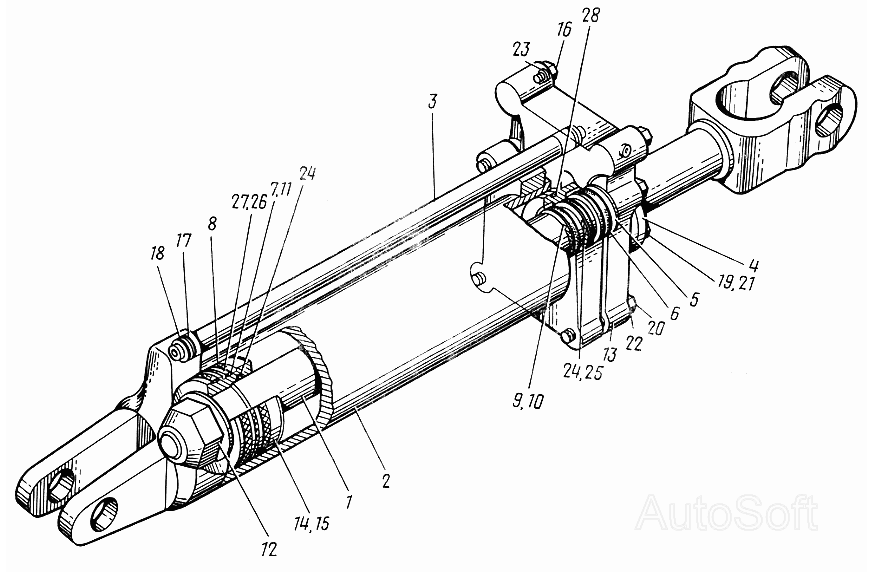

Гидроцилиндр
100%
Название детали
Поршень
Заводской номер
Ц63х200.008А
Количество на модель
1
№
Название детали
Поршень
Заводской номер
Ц63х200.008
Количество на модель
1
№
Название детали
Маслопровод
Заводской номер
Ц63х200.011
Количество на модель
1
№
Название детали
Крышка передняя
Заводской номер
Ц63х200.010-1
Количество на модель
1
№
Название детали
Шток
Заводской номер
Ц63х200.002-1
Количество на модель
1
№
1
Название детали
Корпус цилиндра
Заводской номер
Ц63х200.007-1
Количество на модель
1
№
2
Название детали
Маслопровод
Заводской номер
Ц63х110.026
Количество на модель
1
№
3
Название детали
Крышка чистиков
Заводской номер
Ц63х110.035
Количество на модель
1
№
4
Название детали
Скребок
Заводской номер
Ц63х110.036
Количество на модель
1
№
5
Название детали
Манжета
Заводской номер
Ц63х110.037
Количество на модель
1
№
6
Название детали
Кольцо направляющее
Заводской номер
Ц63х110.050
Количество на модель
2
№
7
Название детали
Кольцо
Заводской номер
Ц63х110.051
Количество на модель
1
№
8
Название детали
Кольцо
Заводской номер
1163х110.052
Количество на модель
2
№
9
Название детали
Кольцо защитное
Заводской номер
1163х110.053
Количество на модель
2
№
10
Название детали
Кольцо защитное
Заводской номер
Ц63х110.054
Количество на модель
2
№
11
Название детали
Гайка
Заводской номер
Ц63х110.064
Количество на модель
1
№
12
Название детали
Крышка передняя
Заводской номер
Ц63х200.021-1
Количество на модель
1
№
13
Название детали
Поршень
Заводской номер
Ц63х200.023
Количество на модель
1
№
14
Название детали
Поршень
Заводской номер
Ц63х200.023А
Количество на модель
1
№
15
Название детали
Пробка
Заводской номер
Ц50х50.061
Количество на модель
2
№
16
Название детали
Шайба
Заводской номер
1190-1212027
Количество на модель
2
№
17
Название детали
Кольцо
Заводской номер
Ц90-1212046-3
Количество на модель
2
№
18
Название детали
Болт
Заводской номер
М6х14.7798
Количество на модель
3
№
19
Название детали
Болт
Заводской номер
М12х55.7796
Количество на модель
4
№
20
Название детали
Шайба
Заводской номер
6.65Г
Количество на модель
3
№
21
Название детали
Шайба
Заводской номер
12.65Г
Количество на модель
4
№
22
Название детали
Кольцо
Заводской номер
017-021-25-2-3
Количество на модель
2
№
23
Название детали
Кольцо
Заводской номер
032-038-36-2-3
Количество на модель
3
№
24
Название детали
Кольцо
Заводской номер
035-040-30-2-3
Количество на модель
2
№
25
Название детали
Кольцо
Заводской номер
053-063-58-2-3
Количество на модель
1
№
26
Название детали
Кольцо
Заводской номер
054-060-36-2-3
Количество на модель
1
№
27
Название детали
Кольцо
Заводской номер
058-063-30-2-3
Количество на модель
1
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Поршень | Ц63х200.008А | 1 | 1 | |||||
| Поршень | Ц63х200.008 | 1 | 1 | |||||
| Маслопровод | Ц63х200.011 | 1 | 1 | |||||
| Крышка передняя | Ц63х200.010-1 | 1 | 1 | |||||
| 1 | Шток | Ц63х200.002-1 | 1 | 1 | 1 | |||
| 2 | Корпус цилиндра | Ц63х200.007-1 | 1 | 1 | 2 | |||
| 3 | Маслопровод | Ц63х110.026 | 1 | 1 | 3 | |||
| 4 | Крышка чистиков | Ц63х110.035 | 1 | 1 | 4 | |||
| 5 | Скребок | Ц63х110.036 | 1 | 1 | 5 | |||
| 6 | Манжета | Ц63х110.037 | 1 | 1 | 6 | |||
| 7 | Кольцо направляющее | Ц63х110.050 | 2 | 2 | 7 | |||
| 8 | Кольцо | Ц63х110.051 | 1 | 1 | 8 | |||
| 9 | Кольцо | 1163х110.052 | 2 | 2 | 9 | |||
| 10 | Кольцо защитное | 1163х110.053 | 2 | 2 | 10 | |||
| 11 | Кольцо защитное | Ц63х110.054 | 2 | 2 | 11 | |||
| 12 | Гайка | Ц63х110.064 | 1 | 1 | 12 | |||
| 13 | Крышка передняя | Ц63х200.021-1 | 1 | 1 | 13 | |||
| 14 | Поршень | Ц63х200.023 | 1 | 1 | 14 | |||
| 15 | Поршень | Ц63х200.023А | 1 | 1 | 15 | |||
| 16 | Пробка | Ц50х50.061 | 2 | 2 | 16 | |||
| 17 | Шайба | 1190-1212027 | 2 | 2 | 17 | |||
| 18 | Кольцо | Ц90-1212046-3 | 2 | 2 | 18 | |||
| 19 | Болт | М6х14.7798 | 3 | 3 | 19 | |||
| 20 | Болт | М12х55.7796 | 4 | 4 | 20 | |||
| 21 | Шайба | 6.65Г | 3 | 3 | 21 | |||
| 22 | Шайба | 12.65Г | 4 | 4 | 22 | |||
| 23 | Кольцо | 017-021-25-2-3 | 2 | 2 | 23 | |||
| 24 | Кольцо | 032-038-36-2-3 | 3 | 3 | 24 | |||
| 25 | Кольцо | 035-040-30-2-3 | 2 | 2 | 25 | |||
| 26 | Кольцо | 053-063-58-2-3 | 1 | 1 | 26 | |||
| 27 | Кольцо | 054-060-36-2-3 | 1 | 1 | 27 | |||
| 28 | Кольцо | 058-063-30-2-3 | 1 | 1 | 28 |
