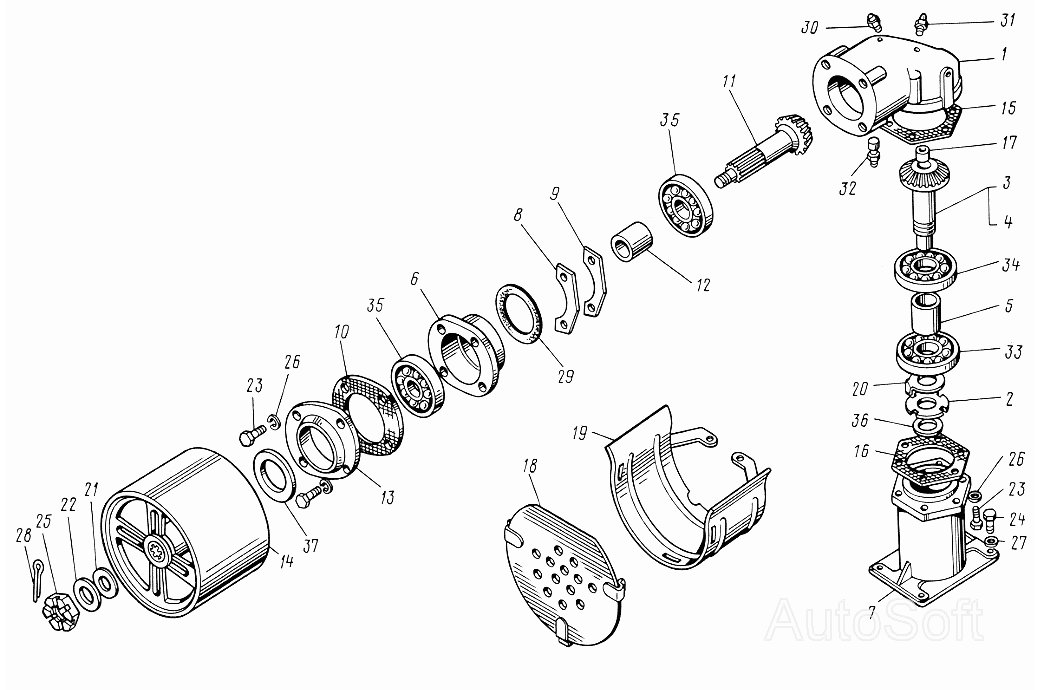

Шкив приводной
100%
Название детали
Корпус шкива
Заводской номер
40-4211035-01
Количество на модель
1
№
Название детали
Корпус в сборе
Заводской номер
40-4211035
Количество на модель
1
№
Название детали
Вал ведущий
Заводской номер
В40-4211040
Количество на модель
1
№
Название детали
Рукав 8-шлицевой в сборе
Заводской номер
40-4211050
Количество на модель
1
№
Название детали
Рукав шкива
Заводской номер
40-4211050-01
Количество на модель
1
№
Название детали
Вал ведущий
Заводской номер
В40-4211040-01
Количество на модель
1
№
Название детали
Вал ведущий
Заводской номер
40-4211040-01
Количество на модель
1
№
Название детали
Вал 8 шлиц в сборе
Заводской номер
40-4211040
Количество на модель
1
№
Название детали
Вал ведомый
Заводской номер
40-4211065-01
Количество на модель
1
№
Название детали
Вал со стаканом, подшипником и втулкой в сборе
Заводской номер
40-4211065
Количество на модель
1
№
Название детали
Рукав шкива
Заводской номер
В40-4211050
Количество на модель
1
№
Название детали
Кожух
Заводской номер
С50-4211090
Количество на модель
1
№
Название детали
Корпус шкива
Заводской номер
40-4211037-Б
Количество на модель
1
№
1
Название детали
Гайка
Заводской номер
40-4211043
Количество на модель
1
№
2
Название детали
Вал ведущий
Заводской номер
40-4211045-01
Количество на модель
1
№
3
Название детали
Вал с 8-шлицевым гнездом
Заводской номер
40-4211045
Количество на модель
1
№
3
Название детали
Вал ведущий
Заводской номер
В40-4211045-01
Количество на модель
1
№
4
Название детали
Вал ведущий
Заводской номер
В40-4211045
Количество на модель
1
№
4
Название детали
Втулка
Заводской номер
40-4211047
Количество на модель
1
№
5
Название детали
Стакан подшипника
Заводской номер
36-4211048-01
Количество на модель
1
№
6
Название детали
Стакан
Заводской номер
36-4211048
Количество на модель
1
№
6
Название детали
Рукав
Заводской номер
40-4211052
Количество на модель
1
№
7
Название детали
Прокладка (0,5 мм)
Заводской номер
36-4211054-Б
Количество на модель
6
№
8
Название детали
Прокладка (0,2 мм)
Заводской номер
36-4211055
Количество на модель
8
№
9
Название детали
Прокладка
Заводской номер
36-4211057
Количество на модель
1
№
10
Название детали
Вал
Заводской номер
40-4211071
Количество на модель
1
№
11
Название детали
Втулка
Заводской номер
40-4211072
Количество на модель
1
№
12
Название детали
Гнездо
Заводской номер
36-4211073
Количество на модель
1
№
13
Название детали
Шкив
Заводской номер
40-4211075
Количество на модель
1
№
14
Название детали
Прокладка
Заводской номер
40-4211079
Количество на модель
1
№
15
Название детали
Прокладка
Заводской номер
40-4211081
Количество на модель
1
№
16
Название детали
Заглушка
Заводской номер
40-4211082-01
Количество на модель
1
№
17
Название детали
Заглушка
Заводской номер
40-4211082
Количество на модель
1
№
17
Название детали
Крышка
Заводской номер
С50-4211093
Количество на модель
1
№
18
Название детали
Кожух
Заводской номер
050-4211100
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
36-1701061
Количество на модель
1
№
20
Название детали
Прокладка
Заводской номер
40-3502083
Количество на модель
1
№
21
Название детали
Шайба
Заводской номер
40-3502084
Количество на модель
1
№
22
Название детали
Шайба
Заводской номер
40-3502084-01
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
М12х40.7796
Количество на модель
10
№
23
Название детали
Болт (d=16, l=50, L0=38, H=9, S=22)
Заводской номер
М16х50.7796
Количество на модель
2
№
24
Название детали
Гайка
Заводской номер
М20х1,5.5919
Количество на модель
1
№
25
Название детали
Шайба
Заводской номер
12.ОТ
Количество на модель
10
№
26
Название детали
Шайба
Заводской номер
16.65Г
Количество на модель
2
№
27
Название детали
Шплинт
Заводской номер
4х35
Количество на модель
1
№
28
Название детали
Кольцо
Заводской номер
120-125-30-1-4
Количество на модель
1
№
29
Название детали
Пробка
Заводской номер
КГ3/4"
Количество на модель
2
№
30
Название детали
Пробка
Заводской номер
КГ3/8".М8
Количество на модель
1
№
31
Название детали
Сапун
Заводской номер
СУ-1/8"-А(1/8")
Количество на модель
1
№
32
Название детали
Шарикоподшипник
Заводской номер
211-А
Количество на модель
1
№
33
Название детали
Подшипник
Заводской номер
311
Количество на модель
1
№
34
Название детали
Подшипник
Заводской номер
408
Количество на модель
2
№
35
Название детали
Манжета
Заводской номер
11.2-50х70-1
Количество на модель
1
№
36
Название детали
Манжета
Заводской номер
11.2-65х90-1
Количество на модель
1
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус шкива | 40-4211035-01 | 1 | 1 | |||||
| Корпус в сборе | 40-4211035 | 1 | 1 | |||||
| Вал ведущий | В40-4211040 | 1 | 1 | |||||
| Рукав 8-шлицевой в сборе | 40-4211050 | 1 | 1 | |||||
| Рукав шкива | 40-4211050-01 | 1 | 1 | |||||
| Вал ведущий | В40-4211040-01 | 1 | 1 | |||||
| Вал ведущий | 40-4211040-01 | 1 | 1 | |||||
| Вал 8 шлиц в сборе | 40-4211040 | 1 | 1 | |||||
| Вал ведомый | 40-4211065-01 | 1 | 1 | |||||
| Вал со стаканом, подшипником и втулкой в сборе | 40-4211065 | 1 | 1 | |||||
| Рукав шкива | В40-4211050 | 1 | 1 | |||||
| Кожух | С50-4211090 | 1 | 1 | |||||
| 1 | Корпус шкива | 40-4211037-Б | 1 | 1 | 1 | |||
| 2 | Гайка | 40-4211043 | 1 | 1 | 2 | |||
| 3 | Вал ведущий | 40-4211045-01 | 1 | 1 | 3 | |||
| 3 | Вал с 8-шлицевым гнездом | 40-4211045 | 1 | 1 | 3 | |||
| 4 | Вал ведущий | В40-4211045-01 | 1 | 1 | 4 | |||
| 4 | Вал ведущий | В40-4211045 | 1 | 1 | 4 | |||
| 5 | Втулка | 40-4211047 | 1 | 1 | 5 | |||
| 6 | Стакан подшипника | 36-4211048-01 | 1 | 1 | 6 | |||
| 6 | Стакан | 36-4211048 | 1 | 1 | 6 | |||
| 7 | Рукав | 40-4211052 | 1 | 1 | 7 | |||
| 8 | Прокладка (0,5 мм) | 36-4211054-Б | 6 | 6 | 8 | |||
| 9 | Прокладка (0,2 мм) | 36-4211055 | 8 | 8 | 9 | |||
| 10 | Прокладка | 36-4211057 | 1 | 1 | 10 | |||
| 11 | Вал | 40-4211071 | 1 | 1 | 11 | |||
| 12 | Втулка | 40-4211072 | 1 | 1 | 12 | |||
| 13 | Гнездо | 36-4211073 | 1 | 1 | 13 | |||
| 14 | Шкив | 40-4211075 | 1 | 1 | 14 | |||
| 15 | Прокладка | 40-4211079 | 1 | 1 | 15 | |||
| 16 | Прокладка | 40-4211081 | 1 | 1 | 16 | |||
| 17 | Заглушка | 40-4211082-01 | 1 | 1 | 17 | |||
| 17 | Заглушка | 40-4211082 | 1 | 1 | 17 | |||
| 18 | Крышка | С50-4211093 | 1 | 1 | 18 | |||
| 19 | Кожух | 050-4211100 | 1 | 1 | 19 | |||
| 20 | Шайба | 36-1701061 | 1 | 1 | 20 | |||
| 21 | Прокладка | 40-3502083 | 1 | 1 | 21 | |||
| 22 | Шайба | 40-3502084 | 1 | 1 | 22 | |||
| 22 | Шайба | 40-3502084-01 | 1 | 1 | 22 | |||
| 23 | Болт | М12х40.7796 | 10 | 10 | 23 | |||
| 24 | Болт (d=16, l=50, L0=38, H=9, S=22) | М16х50.7796 | 2 | 2 | 24 | |||
| 25 | Гайка | М20х1,5.5919 | 1 | 1 | 25 | |||
| 26 | Шайба | 12.ОТ | 10 | 10 | 26 | |||
| 27 | Шайба | 16.65Г | 2 | 2 | 27 | |||
| 28 | Шплинт | 4х35 | 1 | 1 | 28 | |||
| 29 | Кольцо | 120-125-30-1-4 | 1 | 1 | 29 | |||
| 30 | Пробка | КГ3/4" | 2 | 2 | 30 | |||
| 31 | Пробка | КГ3/8".М8 | 1 | 1 | 31 | |||
| 32 | Сапун | СУ-1/8"-А(1/8") | 1 | 1 | 32 | |||
| 33 | Шарикоподшипник | 211-А | 1 | 1 | 33 | |||
| 34 | Подшипник | 311 | 1 | 1 | 34 | |||
| 35 | Подшипник | 408 | 2 | 2 | 35 | |||
| 36 | Манжета | 11.2-50х70-1 | 1 | 1 | 36 | |||
| 37 | Манжета | 11.2-65х90-1 | 1 | 1 | 37 |
