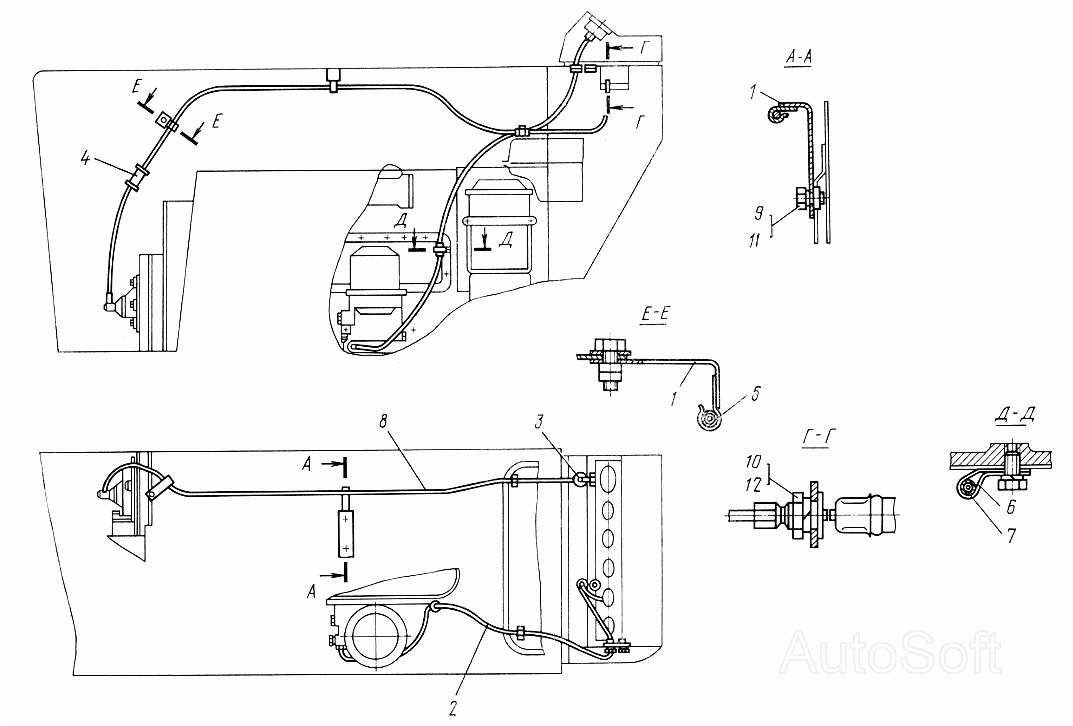

Трассы трубопроводов
100%
Название детали
Кронштейн со скобой
Заводской номер
45-3801020
Количество на модель
2
№
1
Название детали
Трубка
Заводской номер
45-3801130
Количество на модель
1
№
2
Название детали
Втулка
Заводской номер
45-3700003-02
Количество на модель
3
№
3
Название детали
Хомутик
Заводской номер
45-3700016
Количество на модель
1
№
4
Название детали
Трубка изоляционная
Заводской номер
40-1104014-А-02
Количество на модель
2
№
5
Название детали
Скоба крепления трубок манометров
Заводской номер
40-3723061
Количество на модель
1
№
6
Название детали
Прокладка
Заводской номер
40-3723062-02
Количество на модель
2
№
7
Название детали
Прокладка
Заводской номер
40-3723062
Количество на модель
2
№
7
Название детали
Вал гибкий
Заводской номер
ГВ124-Е-01
Количество на модель
1
№
8
Название детали
Вал гибкий
Заводской номер
ГВ124-Е-02
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
М8х20.7796
Количество на модель
1
№
9
Название детали
Орех
Заводской номер
М12х1,25.5916
Количество на модель
2
№
10
Название детали
Шайба
Заводской номер
8.65Г
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
12.65Г
Количество на модель
2
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн со скобой | 45-3801020 | 2 | 2 | 1 | |||
| 2 | Трубка | 45-3801130 | 1 | 1 | 2 | |||
| 3 | Втулка | 45-3700003-02 | 3 | 3 | 3 | |||
| 4 | Хомутик | 45-3700016 | 1 | 1 | 4 | |||
| 5 | Трубка изоляционная | 40-1104014-А-02 | 2 | 2 | 5 | |||
| 6 | Скоба крепления трубок манометров | 40-3723061 | 1 | 1 | 6 | |||
| 7 | Прокладка | 40-3723062-02 | 2 | 2 | 7 | |||
| 7 | Прокладка | 40-3723062 | 2 | 2 | 7 | |||
| 8 | Вал гибкий | ГВ124-Е-01 | 1 | 1 | 8 | |||
| 8 | Вал гибкий | ГВ124-Е-02 | 1 | 1 | 8 | |||
| 9 | Болт | М8х20.7796 | 1 | 1 | 9 | |||
| 10 | Орех | М12х1,25.5916 | 2 | 2 | 10 | |||
| 11 | Шайба | 8.65Г | 1 | 1 | 11 | |||
| 12 | Шайба | 12.65Г | 2 | 2 | 12 |
