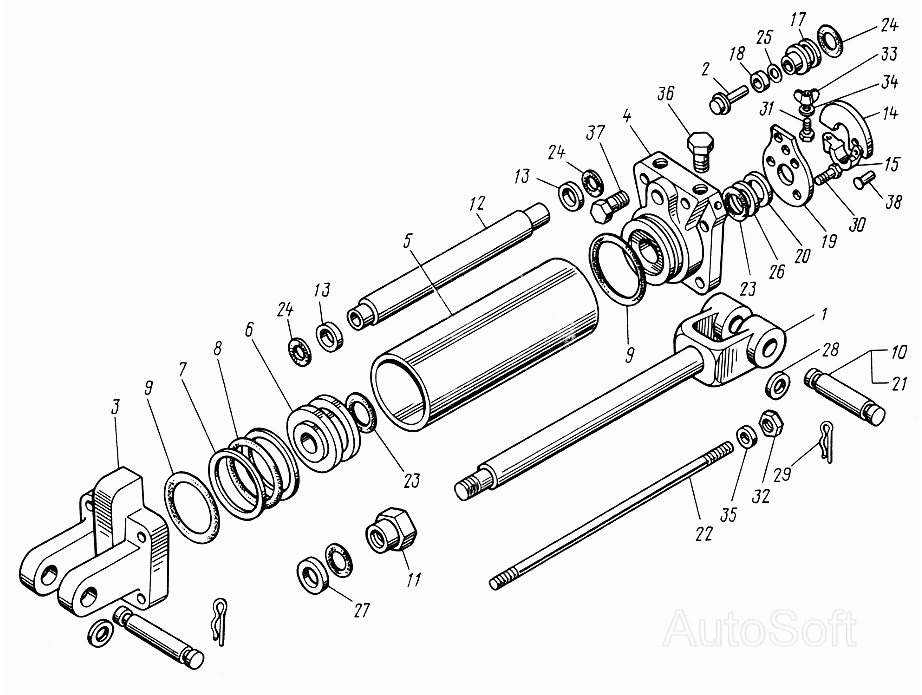

Гидроцилиндр
100%
Название детали
Упор
Заводской номер
Ц90-1212003-А
Количество на модель
1
№
Название детали
Гайка в сборе (Б77.32.443)
Заводской номер
Ц90-1212007-А
Количество на модель
1
№
Название детали
Клапан
Заводской номер
Ц90-1212005-А
Количество на модель
1
№
Название детали
Крышка передняя в сборе
Заводской номер
Ц75-1111010-А
Количество на модель
1
№
Название детали
Поршень в сборе
Заводской номер
Ц75-1111009
Количество на модель
1
№
Название детали
Шток
Заводской номер
Ц90-1212002-А
Количество на модель
1
№
1
Название детали
Клапан
Заводской номер
Ц90-1212004-А
Количество на модель
1
№
2
Название детали
Крышка задняя
Заводской номер
Ц75-1111020-Г
Количество на модель
1
№
3
Название детали
Крышка передняя
Заводской номер
Ц75-1111021-Б
Количество на модель
1
№
4
Название детали
Корпус
Заводской номер
Ц75-1111022
Количество на модель
1
№
5
Название детали
Поршень
Заводской номер
Ц75-1111023-Г
Количество на модель
1
№
6
Название детали
Прокладка
Заводской номер
Ц75-1111042
Количество на модель
2
№
7
Название детали
Кольцо уплотнительное поршня
Заводской номер
Ц75-1111043
Количество на модель
1
№
8
Название детали
Кольцо уплотнительное
Заводской номер
Ц75-1111045
Количество на модель
2
№
9
Название детали
Палец
Заводской номер
Ц90-1212008
Количество на модель
2
№
10
Название детали
Гайка
Заводской номер
Ц90-1212025-А
Количество на модель
1
№
11
Название детали
Маслопровод
Заводской номер
Ц90-1212026-А
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
Ц90-1212027
Количество на модель
2
№
13
Название детали
Упор
Заводской номер
Ц90-1212028-А
Количество на модель
1
№
14
Название детали
Полукольцо
Заводской номер
Ц90-1212029-А
Количество на модель
1
№
15
Название детали
Гайка-барашек
Заводской номер
Ц90-1212031-А
Количество на модель
1
№
16
Название детали
Корпус клапана
Заводской номер
Ц90-1212033-А
Количество на модель
1
№
17
Название детали
Втулка
Заводской номер
Ц90-1212034
Количество на модель
1
№
18
Название детали
Крышка
Заводской номер
Ц90-1212035
Количество на модель
1
№
19
Название детали
Чистик
Заводской номер
Ц90-1212036
Количество на модель
8
№
20
Название детали
Палец
Заводской номер
Ц90-1212037-М
Количество на модель
2
№
21
Название детали
Шпилька
Заводской номер
Ц90-1212041-А
Количество на модель
4
№
22
Название детали
Кольцо штока
Заводской номер
Ц90-1212044-А
Количество на модель
2
№
23
Название детали
КОЛЬЦО
Заводской номер
Ц90-1212046
Количество на модель
3
№
24
Название детали
Кольцо
Заводской номер
Ц90-1212047
Количество на модель
1
№
25
Название детали
Прокладка
Заводской номер
Ц90-1212048
Количество на модель
1
№
26
Название детали
Кольцо
Заводской номер
Ц90-1212050-А
Количество на модель
2
№
27
Название детали
Кольцо
Заводской номер
50-3406022
Количество на модель
2
№
28
Название детали
Шплинт
Заводской номер
15.62.059
Количество на модель
4
№
29
Название детали
Болт
Заводской номер
М6х14.7795
Количество на модель
1
№
30
Название детали
Болт
Заводской номер
М6х35.7795
Количество на модель
1
№
31
Название детали
Гайка
Заводской номер
М12.5915
Количество на модель
4
№
32
Название детали
Гайка
Заводской номер
М6.3032
Количество на модель
1
№
33
Название детали
Шайба
Заводской номер
6.65Г
Количество на модель
1
№
34
Название детали
Шайба
Заводской номер
12.65Г
Количество на модель
4
№
35
Название детали
Пробка
Заводской номер
КГ1/2"
Количество на модель
1
№
36
Название детали
Пробка
Заводской номер
КГ1/4"
Количество на модель
1
№
37
Название детали
Заклепка
Заводской номер
5х30.10299
Количество на модель
1
№
38
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Упор | Ц90-1212003-А | 1 | 1 | |||||
| Гайка в сборе (Б77.32.443) | Ц90-1212007-А | 1 | 1 | |||||
| Клапан | Ц90-1212005-А | 1 | 1 | |||||
| Крышка передняя в сборе | Ц75-1111010-А | 1 | 1 | |||||
| Поршень в сборе | Ц75-1111009 | 1 | 1 | |||||
| 1 | Шток | Ц90-1212002-А | 1 | 1 | 1 | |||
| 2 | Клапан | Ц90-1212004-А | 1 | 1 | 2 | |||
| 3 | Крышка задняя | Ц75-1111020-Г | 1 | 1 | 3 | |||
| 4 | Крышка передняя | Ц75-1111021-Б | 1 | 1 | 4 | |||
| 5 | Корпус | Ц75-1111022 | 1 | 1 | 5 | |||
| 6 | Поршень | Ц75-1111023-Г | 1 | 1 | 6 | |||
| 7 | Прокладка | Ц75-1111042 | 2 | 2 | 7 | |||
| 8 | Кольцо уплотнительное поршня | Ц75-1111043 | 1 | 1 | 8 | |||
| 9 | Кольцо уплотнительное | Ц75-1111045 | 2 | 2 | 9 | |||
| 10 | Палец | Ц90-1212008 | 2 | 2 | 10 | |||
| 11 | Гайка | Ц90-1212025-А | 1 | 1 | 11 | |||
| 12 | Маслопровод | Ц90-1212026-А | 1 | 1 | 12 | |||
| 13 | Шайба | Ц90-1212027 | 2 | 2 | 13 | |||
| 14 | Упор | Ц90-1212028-А | 1 | 1 | 14 | |||
| 15 | Полукольцо | Ц90-1212029-А | 1 | 1 | 15 | |||
| 16 | Гайка-барашек | Ц90-1212031-А | 1 | 1 | 16 | |||
| 17 | Корпус клапана | Ц90-1212033-А | 1 | 1 | 17 | |||
| 18 | Втулка | Ц90-1212034 | 1 | 1 | 18 | |||
| 19 | Крышка | Ц90-1212035 | 1 | 1 | 19 | |||
| 20 | Чистик | Ц90-1212036 | 8 | 8 | 20 | |||
| 21 | Палец | Ц90-1212037-М | 2 | 2 | 21 | |||
| 22 | Шпилька | Ц90-1212041-А | 4 | 4 | 22 | |||
| 23 | Кольцо штока | Ц90-1212044-А | 2 | 2 | 23 | |||
| 24 | КОЛЬЦО | Ц90-1212046 | 3 | 3 | 24 | |||
| 25 | Кольцо | Ц90-1212047 | 1 | 1 | 25 | |||
| 26 | Прокладка | Ц90-1212048 | 1 | 1 | 26 | |||
| 27 | Кольцо | Ц90-1212050-А | 2 | 2 | 27 | |||
| 28 | Кольцо | 50-3406022 | 2 | 2 | 28 | |||
| 29 | Шплинт | 15.62.059 | 4 | 4 | 29 | |||
| 30 | Болт | М6х14.7795 | 1 | 1 | 30 | |||
| 31 | Болт | М6х35.7795 | 1 | 1 | 31 | |||
| 32 | Гайка | М12.5915 | 4 | 4 | 32 | |||
| 33 | Гайка | М6.3032 | 1 | 1 | 33 | |||
| 34 | Шайба | 6.65Г | 1 | 1 | 34 | |||
| 35 | Шайба | 12.65Г | 4 | 4 | 35 | |||
| 36 | Пробка | КГ1/2" | 1 | 1 | 36 | |||
| 37 | Пробка | КГ1/4" | 1 | 1 | 37 | |||
| 38 | Заклепка | 5х30.10299 | 1 | 1 | 38 |
