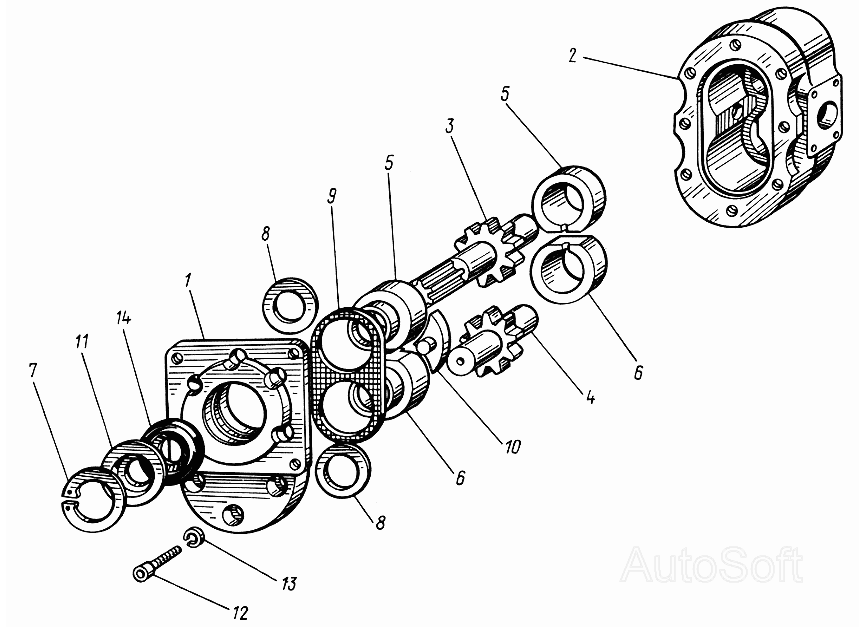

Насос шестеренный
100%
Название детали
Крышка
Заводской номер
НШ32У-03.03.003
Количество на модель
1
№
Название детали
Крышка насоса
Заводской номер
НШ32У-03.03.021
Количество на модель
1
№
1
Название детали
Корпус насоса
Заводской номер
НШ32У-03.03.022
Количество на модель
1
№
2
Название детали
Шестерня ведущая
Заводской номер
НШ32У-03.03.023
Количество на модель
1
№
3
Название детали
Шестерня ведомая
Заводской номер
НШ32У-03.03.024
Количество на модель
1
№
4
Название детали
Втулка нижняя
Заводской номер
НШ32У-025-01
Количество на модель
2
№
5
Название детали
Втулка верхняя
Заводской номер
НШ32У-026-01
Количество на модель
2
№
6
Название детали
Кольцо
Заводской номер
НШ32У-03.03.028
Количество на модель
1
№
7
Название детали
Кольцо
Заводской номер
НШ32У-03.03.053
Количество на модель
2
№
8
Название детали
Манжета
Заводской номер
НШ32У-03.03.055-А
Количество на модель
1
№
9
Название детали
Уплотнение
Заводской номер
НШ32У-03.03.057
Количество на модель
1
№
10
Название детали
Кольцо опорное
Заводской номер
НШ32У.03.03.029
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
М10х30.7796
Количество на модель
8
№
12
Название детали
Шайба
Заводской номер
10Л.65Г
Количество на модель
8
№
13
Название детали
Манжета
Заводской номер
НШ32.03.03.043
Количество на модель
1
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Крышка | НШ32У-03.03.003 | 1 | 1 | |||||
| 1 | Крышка насоса | НШ32У-03.03.021 | 1 | 1 | 1 | |||
| 2 | Корпус насоса | НШ32У-03.03.022 | 1 | 1 | 2 | |||
| 3 | Шестерня ведущая | НШ32У-03.03.023 | 1 | 1 | 3 | |||
| 4 | Шестерня ведомая | НШ32У-03.03.024 | 1 | 1 | 4 | |||
| 5 | Втулка нижняя | НШ32У-025-01 | 2 | 2 | 5 | |||
| 6 | Втулка верхняя | НШ32У-026-01 | 2 | 2 | 6 | |||
| 7 | Кольцо | НШ32У-03.03.028 | 1 | 1 | 7 | |||
| 8 | Кольцо | НШ32У-03.03.053 | 2 | 2 | 8 | |||
| 9 | Манжета | НШ32У-03.03.055-А | 1 | 1 | 9 | |||
| 10 | Уплотнение | НШ32У-03.03.057 | 1 | 1 | 10 | |||
| 11 | Кольцо опорное | НШ32У.03.03.029 | 1 | 1 | 11 | |||
| 12 | Болт | М10х30.7796 | 8 | 8 | 12 | |||
| 13 | Шайба | 10Л.65Г | 8 | 8 | 13 | |||
| 14 | Манжета | НШ32.03.03.043 | 1 | 1 | 14 |
