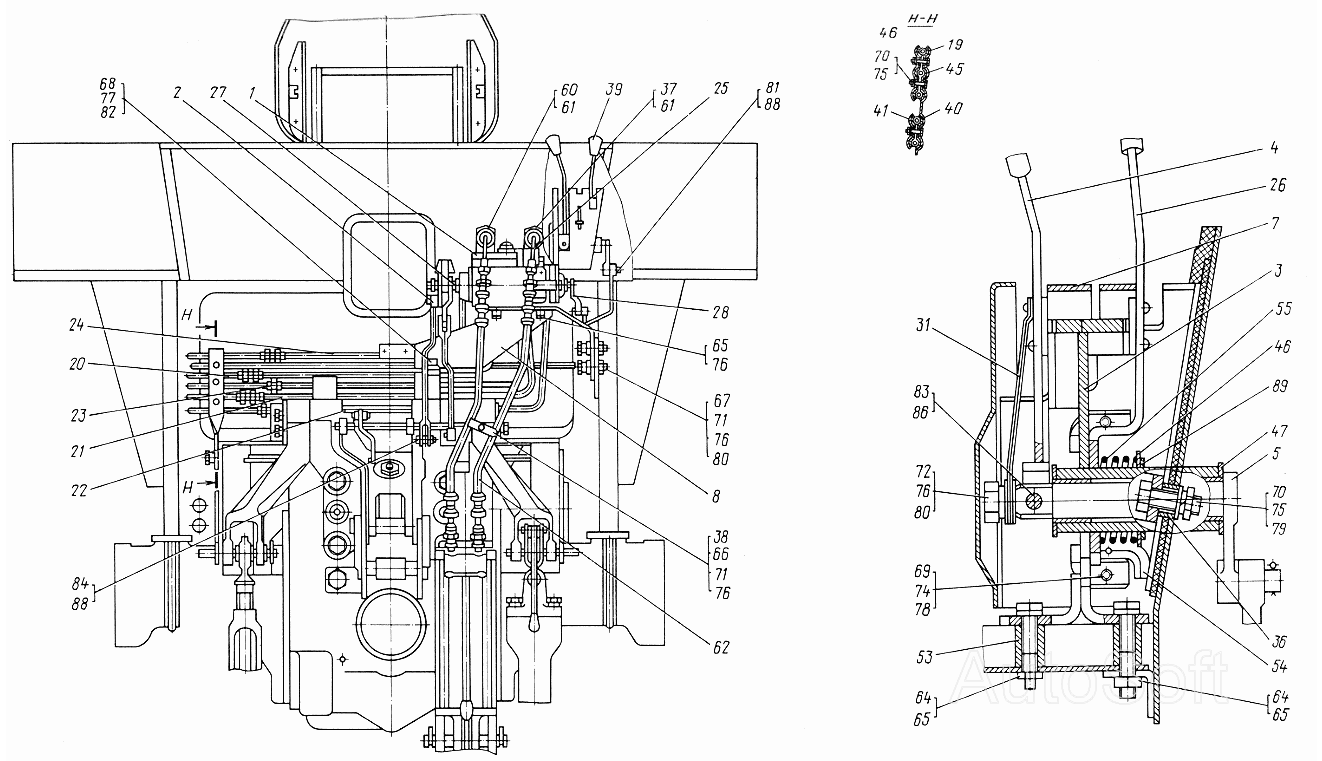

Установка регулятора силового и позиционного регулирования
100%
Название детали
Регулятор
Заводской номер
Р50-4614020-Б-01
Количество на модель
1
№
1
Название детали
Регулятор
Заводской номер
Р50-4614020-Б-02
Количество на модель
1
№
1
Название детали
Рычаг силовой с пальцем
Заводской номер
45Т-4614030
Количество на модель
1
№
2
Название детали
Сектор
Заводской номер
45Т-4616030-В-01
Количество на модель
1
№
3
Название детали
Рукоятка
Заводской номер
45Т-4616040-Б-01
Количество на модель
1
№
4
Название детали
Валике рычагом
Заводской номер
45Т-4616110-Б
Количество на модель
1
№
5
Название детали
Кожухе упорами
Заводской номер
45Т-4616130-01
Количество на модель
1
№
7
Название детали
Кронштейн
Заводской номер
45Т-4616140-01
Количество на модель
1
№
8
Название детали
Кронштейн
Заводской номер
45Т-4616270-Б
Количество на модель
1
№
19
Название детали
Трубопровод опускания
Заводской номер
45Т-4616310-01
Количество на модель
1
№
20
Название детали
Труба подъема
Заводской номер
45Т-4616320-01
Количество на модель
1
№
21
Название детали
Труба сливная задняя
Заводской номер
45Т-4616330-01
Количество на модель
1
№
22
Название детали
Труба управления задняя
Заводской номер
45Т-4616360-01
Количество на модель
1
№
23
Название детали
Труба нагнетательная задняя
Заводской номер
45Т-4616380-01
Количество на модель
1
№
24
Название детали
Труба
Заводской номер
45Т-4616390-01
Количество на модель
2
№
25
Название детали
Рукоятка
Заводской номер
45Т-1108260-Б-01
Количество на модель
1
№
26
Название детали
Рычаг позиционный
Заводской номер
45Т-4614012
Количество на модель
1
№
27
Название детали
Рычаг гильзы
Заводской номер
45Т-4614013-Б
Количество на модель
1
№
28
Название детали
Пластина
Заводской номер
45Т-4616027
Количество на модель
2
№
31
Название детали
Втулка
Заводской номер
45Т-6800009
Количество на модель
1
№
36
Название детали
Болт поворотного угольника
Заводской номер
45-4607032
Количество на модель
1
№
37
Название детали
Планка крепления рукавов
Заводской номер
40-4603056-Б
Количество на модель
2
№
38
Название детали
Рукоятка
Заводской номер
А61.01.014
Количество на модель
2
№
39
Название детали
Прокладка
Заводской номер
45-4607186-02
Количество на модель
4
№
40
Название детали
Прокладка
Заводской номер
45-4607186
Количество на модель
4
№
40
Название детали
Планка крепления маслопроводов
Заводской номер
45-4607187
Количество на модель
3
№
41
Название детали
Планка
Заводской номер
45-4607208
Количество на модель
2
№
43
Название детали
Прокладка
Заводской номер
45-4607211
Количество на модель
4
№
45
Название детали
Прокладка
Заводской номер
45-4607211-02
Количество на модель
4
№
45
Название детали
Шайба
Заводской номер
45-4607224
Количество на модель
1
№
46
Название детали
Втулка
Заводской номер
45-4607229
Количество на модель
2
№
47
Название детали
Втулка
Заводской номер
45-1108012
Количество на модель
2
№
53
Название детали
Тяга
Заводской номер
45Т-1108202-Б
Количество на модель
1
№
54
Название детали
Пружина
Заводской номер
45Т-1108253
Количество на модель
1
№
55
Название детали
Болт поворотного угольника
Заводской номер
Н.036.27.008
Количество на модель
5
№
60
Название детали
Болт
Заводской номер
Н.036.27.008-02
Количество на модель
5
№
60
Название детали
Шайба
Заводской номер
Н.036.28.004
Количество на модель
12
№
61
Название детали
Шайба
Заводской номер
Н.036.28.004-02
Количество на модель
12
№
61
Название детали
Рукав высокого давления
Заводской номер
Н.036.83.030-01
Количество на модель
2
№
62
Название детали
Рукав высокого давления
Заводской номер
Н.036.83.030
Количество на модель
2
№
62
Название детали
Болт
Заводской номер
М8х40.7796
Количество на модель
2
№
64
Название детали
Болт
Заводской номер
М10х20.7796
Количество на модель
4
№
65
Название детали
Болт
Заводской номер
М10х30.7796
Количество на модель
1
№
66
Название детали
Болт
Заводской номер
М10х35.7796
Количество на модель
2
№
67
Название детали
Болт
Заводской номер
М24х1,5х55.7796
Количество на модель
1
№
68
Название детали
Винт
Заводской номер
М6х10.17473
Количество на модель
3
№
69
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
9
№
70
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
3
№
71
Название детали
Орех
Заводской номер
М10.5916
Количество на модель
1
№
72
Название детали
Шайба
Заводской номер
6.65Г
Количество на модель
3
№
74
Название детали
Шайба
Заводской номер
8.65Г
Количество на модель
11
№
75
Название детали
Шайба
Заводской номер
10.65Г
Количество на модель
8
№
76
Название детали
Шайба ГОСТ 6402-70
Заводской номер
24.65Г
Количество на модель
1
№
77
Название детали
Шайба
Заводской номер
6.02
Количество на модель
3
№
78
Название детали
Шайба
Заводской номер
8.02
Количество на модель
10
№
79
Название детали
Шайба
Заводской номер
10.02
Количество на модель
4
№
80
Название детали
Шайба
Заводской номер
12.02
Количество на модель
3
№
81
Название детали
Шайба
Заводской номер
24.02
Количество на модель
1
№
82
Название детали
Ось
Заводской номер
6-8h11х30
Количество на модель
1
№
83
Название детали
Ось
Заводской номер
6-12h12х32
Количество на модель
2
№
84
Название детали
Шплинт
Заводской номер
2х14
Количество на модель
1
№
86
Название детали
Шплинт
Заводской номер
3,2х25
Количество на модель
6
№
88
Название детали
Кольцо
Заводской номер
А34.65Г
Количество на модель
1
№
89
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Регулятор | Р50-4614020-Б-01 | 1 | 1 | 1 | |||
| 1 | Регулятор | Р50-4614020-Б-02 | 1 | 1 | 1 | |||
| 2 | Рычаг силовой с пальцем | 45Т-4614030 | 1 | 1 | 2 | |||
| 3 | Сектор | 45Т-4616030-В-01 | 1 | 1 | 3 | |||
| 4 | Рукоятка | 45Т-4616040-Б-01 | 1 | 1 | 4 | |||
| 5 | Валике рычагом | 45Т-4616110-Б | 1 | 1 | 5 | |||
| 7 | Кожухе упорами | 45Т-4616130-01 | 1 | 1 | 7 | |||
| 8 | Кронштейн | 45Т-4616140-01 | 1 | 1 | 8 | |||
| 19 | Кронштейн | 45Т-4616270-Б | 1 | 1 | 19 | |||
| 20 | Трубопровод опускания | 45Т-4616310-01 | 1 | 1 | 20 | |||
| 21 | Труба подъема | 45Т-4616320-01 | 1 | 1 | 21 | |||
| 22 | Труба сливная задняя | 45Т-4616330-01 | 1 | 1 | 22 | |||
| 23 | Труба управления задняя | 45Т-4616360-01 | 1 | 1 | 23 | |||
| 24 | Труба нагнетательная задняя | 45Т-4616380-01 | 1 | 1 | 24 | |||
| 25 | Труба | 45Т-4616390-01 | 2 | 2 | 25 | |||
| 26 | Рукоятка | 45Т-1108260-Б-01 | 1 | 1 | 26 | |||
| 27 | Рычаг позиционный | 45Т-4614012 | 1 | 1 | 27 | |||
| 28 | Рычаг гильзы | 45Т-4614013-Б | 1 | 1 | 28 | |||
| 31 | Пластина | 45Т-4616027 | 2 | 2 | 31 | |||
| 36 | Втулка | 45Т-6800009 | 1 | 1 | 36 | |||
| 37 | Болт поворотного угольника | 45-4607032 | 1 | 1 | 37 | |||
| 38 | Планка крепления рукавов | 40-4603056-Б | 2 | 2 | 38 | |||
| 39 | Рукоятка | А61.01.014 | 2 | 2 | 39 | |||
| 40 | Прокладка | 45-4607186-02 | 4 | 4 | 40 | |||
| 40 | Прокладка | 45-4607186 | 4 | 4 | 40 | |||
| 41 | Планка крепления маслопроводов | 45-4607187 | 3 | 3 | 41 | |||
| 43 | Планка | 45-4607208 | 2 | 2 | 43 | |||
| 45 | Прокладка | 45-4607211 | 4 | 4 | 45 | |||
| 45 | Прокладка | 45-4607211-02 | 4 | 4 | 45 | |||
| 46 | Шайба | 45-4607224 | 1 | 1 | 46 | |||
| 47 | Втулка | 45-4607229 | 2 | 2 | 47 | |||
| 53 | Втулка | 45-1108012 | 2 | 2 | 53 | |||
| 54 | Тяга | 45Т-1108202-Б | 1 | 1 | 54 | |||
| 55 | Пружина | 45Т-1108253 | 1 | 1 | 55 | |||
| 60 | Болт поворотного угольника | Н.036.27.008 | 5 | 5 | 60 | |||
| 60 | Болт | Н.036.27.008-02 | 5 | 5 | 60 | |||
| 61 | Шайба | Н.036.28.004 | 12 | 12 | 61 | |||
| 61 | Шайба | Н.036.28.004-02 | 12 | 12 | 61 | |||
| 62 | Рукав высокого давления | Н.036.83.030-01 | 2 | 2 | 62 | |||
| 62 | Рукав высокого давления | Н.036.83.030 | 2 | 2 | 62 | |||
| 64 | Болт | М8х40.7796 | 2 | 2 | 64 | |||
| 65 | Болт | М10х20.7796 | 4 | 4 | 65 | |||
| 66 | Болт | М10х30.7796 | 1 | 1 | 66 | |||
| 67 | Болт | М10х35.7796 | 2 | 2 | 67 | |||
| 68 | Болт | М24х1,5х55.7796 | 1 | 1 | 68 | |||
| 69 | Винт | М6х10.17473 | 3 | 3 | 69 | |||
| 70 | Гайка | М8.5915 | 9 | 9 | 70 | |||
| 71 | Гайка | М10.5915 | 3 | 3 | 71 | |||
| 72 | Орех | М10.5916 | 1 | 1 | 72 | |||
| 74 | Шайба | 6.65Г | 3 | 3 | 74 | |||
| 75 | Шайба | 8.65Г | 11 | 11 | 75 | |||
| 76 | Шайба | 10.65Г | 8 | 8 | 76 | |||
| 77 | Шайба ГОСТ 6402-70 | 24.65Г | 1 | 1 | 77 | |||
| 78 | Шайба | 6.02 | 3 | 3 | 78 | |||
| 79 | Шайба | 8.02 | 10 | 10 | 79 | |||
| 80 | Шайба | 10.02 | 4 | 4 | 80 | |||
| 81 | Шайба | 12.02 | 3 | 3 | 81 | |||
| 82 | Шайба | 24.02 | 1 | 1 | 82 | |||
| 83 | Ось | 6-8h11х30 | 1 | 1 | 83 | |||
| 84 | Ось | 6-12h12х32 | 2 | 2 | 84 | |||
| 86 | Шплинт | 2х14 | 1 | 1 | 86 | |||
| 88 | Шплинт | 3,2х25 | 6 | 6 | 88 | |||
| 89 | Кольцо | А34.65Г | 1 | 1 | 89 |
