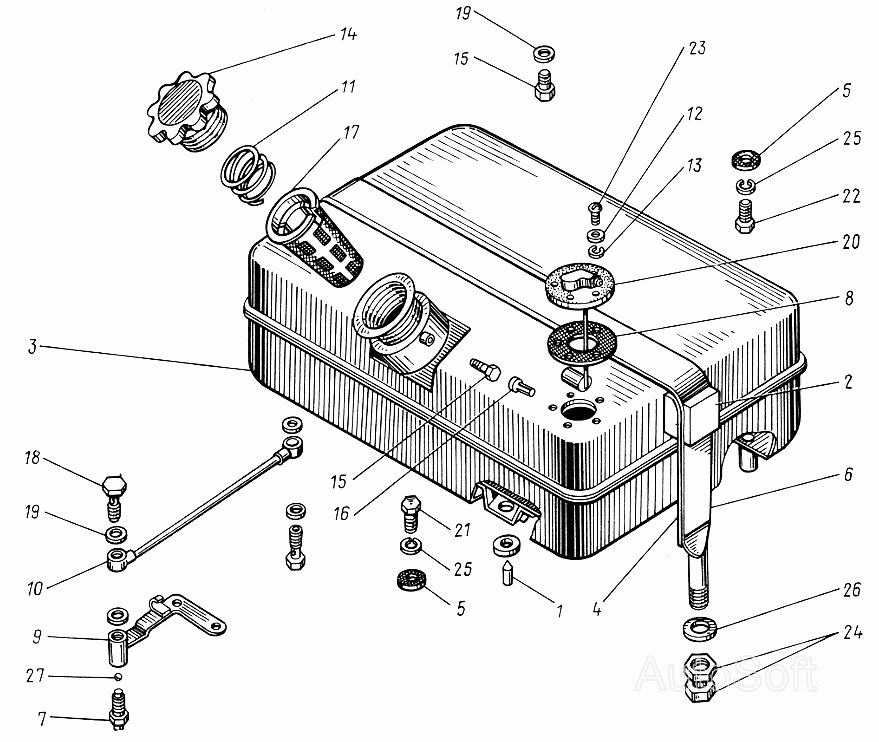

Бак топливный
100%
Название детали
Хомут
Заводской номер
45-1101070-А-02
Количество на модель
1
№
Название детали
Хомут
Заводской номер
45-1101070-А-01
Количество на модель
1
№
Название детали
Кронштейн
Заводской номер
45-1101232-А-04
Количество на модель
1
№
Название детали
Бак топливный
Заводской номер
45-1101010-Б-02
Количество на модель
1
№
Название детали
Бак топливный
Заводской номер
45-1101010-Б-01
Количество на модель
1
№
Название детали
Штырь
Заводской номер
45-1101006
Количество на модель
2
№
1
Название детали
Прокладка
Заводской номер
45-1101009
Количество на модель
2
№
2
Название детали
Корпус бака топливного
Заводской номер
45-1101012-В-01
Количество на модель
1
№
3
Название детали
Прокладка
Заводской номер
45-1101074-А-02
Количество на модель
1
№
4
Название детали
Прокладка
Заводской номер
45-1101074-А
Количество на модель
1
№
4
Название детали
Прокладка крепления топливного бака
Заводской номер
36-1101120
Количество на модель
4
№
5
Название детали
Прокладка крепления топливного бака
Заводской номер
36-1101120-02
Количество на модель
4
№
5
Название детали
Хомут
Заводской номер
45-1101170-01
Количество на модель
1
№
6
Название детали
Штуцер 8/2"
Заводской номер
36-1101215-Б
Количество на модель
1
№
7
Название детали
Прокладка
Заводской номер
40-1101222-А
Количество на модель
1
№
8
Название детали
Прокладка датчика указателя уровня топлива
Заводской номер
40-1101222-А-02
Количество на модель
1
№
8
Название детали
Корпус крана
Заводской номер
45-1101230-Б-03
Количество на модель
1
№
9
Название детали
Трубопровод сливной
Заводской номер
45-1101235-А2-04
Количество на модель
1
№
10
Название детали
Пружина
Заводской номер
45-1101263
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
40-1101266
Количество на модель
5
№
12
Название детали
Прокладка
Заводской номер
40-1101267
Количество на модель
4
№
13
Название детали
Прокладка
Заводской номер
40-1101267-02
Количество на модель
4
№
13
Название детали
Крышка 83,4 ГОСТ 15868-70
Заводской номер
45-1103010
Количество на модель
1
№
14
Название детали
Пробка
Заводской номер
45-3923006
Количество на модель
1
№
15
Название детали
Заглушка
Заводской номер
45-6700059
Количество на модель
1
№
16
Название детали
Фильтр 160Б
Заводской номер
150.50.026-01
Количество на модель
1
№
17
Название детали
Фильтр 160Б
Заводской номер
150.50.026-02
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
Д18-051
Количество на модель
2
№
18
Название детали
Кольцо
Заводской номер
Д18-055А
Количество на модель
4
№
19
Название детали
Датчик указателя уровня топлива
Заводской номер
БМ31-3806600-Т
Количество на модель
1
№
20
Название детали
Датчик указателя уровня топлива
Заводской номер
БМ31-3806600-Э
Количество на модель
1
№
20
Название детали
Болт
Заводской номер
М12х25.7796
Количество на модель
2
№
21
Название детали
Болт
Заводской номер
М12х35.7796
Количество на модель
2
№
22
Название детали
Винт
Заводской номер
М5х12.17473
Количество на модель
5
№
23
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
4
№
24
Название детали
Шайба
Заводской номер
12.65.6402
Количество на модель
4
№
25
Название детали
Шайба
Заводской номер
10.02.11371
Количество на модель
2
№
26
Название детали
Шарик
Заводской номер
12-200
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Хомут | 45-1101070-А-02 | 1 | 1 | |||||
| Хомут | 45-1101070-А-01 | 1 | 1 | |||||
| Кронштейн | 45-1101232-А-04 | 1 | 1 | |||||
| Бак топливный | 45-1101010-Б-02 | 1 | 1 | |||||
| Бак топливный | 45-1101010-Б-01 | 1 | 1 | |||||
| 1 | Штырь | 45-1101006 | 2 | 2 | 1 | |||
| 2 | Прокладка | 45-1101009 | 2 | 2 | 2 | |||
| 3 | Корпус бака топливного | 45-1101012-В-01 | 1 | 1 | 3 | |||
| 4 | Прокладка | 45-1101074-А-02 | 1 | 1 | 4 | |||
| 4 | Прокладка | 45-1101074-А | 1 | 1 | 4 | |||
| 5 | Прокладка крепления топливного бака | 36-1101120 | 4 | 4 | 5 | |||
| 5 | Прокладка крепления топливного бака | 36-1101120-02 | 4 | 4 | 5 | |||
| 6 | Хомут | 45-1101170-01 | 1 | 1 | 6 | |||
| 7 | Штуцер 8/2" | 36-1101215-Б | 1 | 1 | 7 | |||
| 8 | Прокладка | 40-1101222-А | 1 | 1 | 8 | |||
| 8 | Прокладка датчика указателя уровня топлива | 40-1101222-А-02 | 1 | 1 | 8 | |||
| 9 | Корпус крана | 45-1101230-Б-03 | 1 | 1 | 9 | |||
| 10 | Трубопровод сливной | 45-1101235-А2-04 | 1 | 1 | 10 | |||
| 11 | Пружина | 45-1101263 | 1 | 1 | 11 | |||
| 12 | Шайба | 40-1101266 | 5 | 5 | 12 | |||
| 13 | Прокладка | 40-1101267 | 4 | 4 | 13 | |||
| 13 | Прокладка | 40-1101267-02 | 4 | 4 | 13 | |||
| 14 | Крышка 83,4 ГОСТ 15868-70 | 45-1103010 | 1 | 1 | 14 | |||
| 15 | Пробка | 45-3923006 | 1 | 1 | 15 | |||
| 16 | Заглушка | 45-6700059 | 1 | 1 | 16 | |||
| 17 | Фильтр 160Б | 150.50.026-01 | 1 | 1 | 17 | |||
| 17 | Фильтр 160Б | 150.50.026-02 | 1 | 1 | 17 | |||
| 18 | Болт | Д18-051 | 2 | 2 | 18 | |||
| 19 | Кольцо | Д18-055А | 4 | 4 | 19 | |||
| 20 | Датчик указателя уровня топлива | БМ31-3806600-Т | 1 | 1 | 20 | |||
| 20 | Датчик указателя уровня топлива | БМ31-3806600-Э | 1 | 1 | 20 | |||
| 21 | Болт | М12х25.7796 | 2 | 2 | 21 | |||
| 22 | Болт | М12х35.7796 | 2 | 2 | 22 | |||
| 23 | Винт | М5х12.17473 | 5 | 5 | 23 | |||
| 24 | Гайка | М10.5915 | 4 | 4 | 24 | |||
| 25 | Шайба | 12.65.6402 | 4 | 4 | 25 | |||
| 26 | Шайба | 10.02.11371 | 2 | 2 | 26 | |||
| 27 | Шарик | 12-200 | 1 | 1 | 27 |
