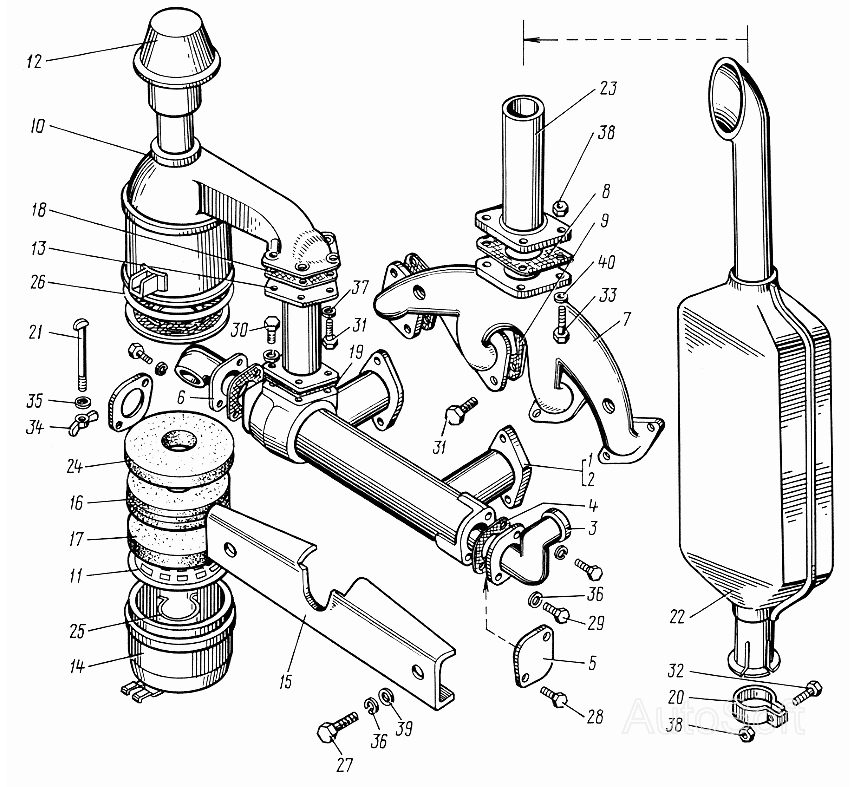

Воздухоочиститель. Газопровод дизеля. Глушитель
100%
Название детали
Воздухоочиститель
Заводской номер
Д65-1109012А
Количество на модель
1
№
Название детали
Коллектор
Заводской номер
36-1008013-Б
Количество на модель
№
1
Название детали
Коллектор всасывающий
Заводской номер
36-1008021-Б1
Количество на модель
1
№
2
Название детали
Патрубок
Заводской номер
Д65-1008016-А
Количество на модель
№
3
Название детали
Прокладка
Заводской номер
36-1008017-Б1
Количество на модель
2
№
4
Название детали
Фланец
Заводской номер
36-1008022
Количество на модель
2
№
5
Название детали
Патрубок
Заводской номер
65-1008155-А
Количество на модель
№
6
Название детали
Коллектор
Заводской номер
А05-062А
Количество на модель
1
№
7
Название детали
Прокладка
Заводской номер
А05-085
Количество на модель
1
№
8
Название детали
Прокладка
Заводской номер
А05-086
Количество на модель
2
№
9
Название детали
Корпус
Заводской номер
Д65-1009035
Количество на модель
1
№
10
Название детали
Обойма
Заводской номер
50-1109090-Б
Количество на модель
2
№
11
Название детали
Моноциклон
Заводской номер
А53.11.000-2
Количество на модель
1
№
12
Название детали
Патрубок
Заводской номер
Д65-1109190-Б
Количество на модель
1
№
13
Название детали
Поддон
Заводской номер
48-1109250-Б
Количество на модель
1
№
14
Название детали
Щиток
Заводской номер
Д65-1109250-А
Количество на модель
1
№
15
Название детали
Элемент фильтрующий
Заводской номер
60-1109166-А
Количество на модель
1
№
16
Название детали
Элемент фильтрующий нижний
Заводской номер
50-1109167-А
Количество на модель
1
№
17
Название детали
Прокладка головки воздухоочистителя
Заводской номер
36-1109196
Количество на модель
1
№
18
Название детали
Прокладка всасывающего коллектора
Заводской номер
36-1109197
Количество на модель
1
№
19
Название детали
Хомут
Заводской номер
А05-027А-1
Количество на модель
1
№
20
Название детали
Болт стяжной
Заводской номер
36-1109262
Количество на модель
2
№
21
Название детали
Глушитель
Заводской номер
60-1205015-А-06
Количество на модель
1
№
22
Название детали
Патрубок выпускной
Заводской номер
Д65-05-С13-А1
Количество на модель
1
№
23
Название детали
Элемент фильтрующий
Заводской номер
Д48-1109-3
Количество на модель
1
№
24
Название детали
Кольцо стопорное
Заводской номер
Д48-1109-6
Количество на модель
1
№
25
Название детали
Кольцо уплотнительное
Заводской номер
36-2403054
Количество на модель
1
№
26
Название детали
Болт
Заводской номер
М8х12.7796
Количество на модель
2
№
27
Название детали
Болт
Заводской номер
М8х20.7796
Количество на модель
4
№
28
Название детали
Болт
Заводской номер
М8х25.7796
Количество на модель
№
29
Название детали
Болт
Заводской номер
М10х25.7796
Количество на модель
6
№
30
Название детали
Болт
Заводской номер
М10х30.7795
Количество на модель
13
№
31
Название детали
Болт
Заводской номер
М10х35.7795
Количество на модель
1
№
32
Название детали
Болт
Заводской номер
М10х40.7795
Количество на модель
2
№
33
Название детали
Гайка-барашек
Заводской номер
М6.45Л.3032
Количество на модель
2
№
34
Название детали
Шайба
Заводской номер
6.02
Количество на модель
2
№
35
Название детали
Шайба
Заводской номер
8.65Г
Количество на модель
5
№
36
Название детали
Шайба
Заводской номер
10.65Г
Количество на модель
8
№
37
Название детали
Гайка (d=10, H=8, S=14)
Заводской номер
М10.2524
Количество на модель
5
№
38
Название детали
Шайба
Заводской номер
8.02
Количество на модель
1
№
39
Название детали
Шайба
Заводской номер
10.02
Количество на модель
3
№
40
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Воздухоочиститель | Д65-1109012А | 1 | 1 | |||||
| 1 | Коллектор | 36-1008013-Б | 1 | |||||
| 2 | Коллектор всасывающий | 36-1008021-Б1 | 1 | 1 | 2 | |||
| 3 | Патрубок | Д65-1008016-А | 3 | |||||
| 4 | Прокладка | 36-1008017-Б1 | 2 | 2 | 4 | |||
| 5 | Фланец | 36-1008022 | 2 | 2 | 5 | |||
| 6 | Патрубок | 65-1008155-А | 6 | |||||
| 7 | Коллектор | А05-062А | 1 | 1 | 7 | |||
| 8 | Прокладка | А05-085 | 1 | 1 | 8 | |||
| 9 | Прокладка | А05-086 | 2 | 2 | 9 | |||
| 10 | Корпус | Д65-1009035 | 1 | 1 | 10 | |||
| 11 | Обойма | 50-1109090-Б | 2 | 2 | 11 | |||
| 12 | Моноциклон | А53.11.000-2 | 1 | 1 | 12 | |||
| 13 | Патрубок | Д65-1109190-Б | 1 | 1 | 13 | |||
| 14 | Поддон | 48-1109250-Б | 1 | 1 | 14 | |||
| 15 | Щиток | Д65-1109250-А | 1 | 1 | 15 | |||
| 16 | Элемент фильтрующий | 60-1109166-А | 1 | 1 | 16 | |||
| 17 | Элемент фильтрующий нижний | 50-1109167-А | 1 | 1 | 17 | |||
| 18 | Прокладка головки воздухоочистителя | 36-1109196 | 1 | 1 | 18 | |||
| 19 | Прокладка всасывающего коллектора | 36-1109197 | 1 | 1 | 19 | |||
| 20 | Хомут | А05-027А-1 | 1 | 1 | 20 | |||
| 21 | Болт стяжной | 36-1109262 | 2 | 2 | 21 | |||
| 22 | Глушитель | 60-1205015-А-06 | 1 | 1 | 22 | |||
| 23 | Патрубок выпускной | Д65-05-С13-А1 | 1 | 1 | 23 | |||
| 24 | Элемент фильтрующий | Д48-1109-3 | 1 | 1 | 24 | |||
| 25 | Кольцо стопорное | Д48-1109-6 | 1 | 1 | 25 | |||
| 26 | Кольцо уплотнительное | 36-2403054 | 1 | 1 | 26 | |||
| 27 | Болт | М8х12.7796 | 2 | 2 | 27 | |||
| 28 | Болт | М8х20.7796 | 4 | 4 | 28 | |||
| 29 | Болт | М8х25.7796 | 29 | |||||
| 30 | Болт | М10х25.7796 | 6 | 6 | 30 | |||
| 31 | Болт | М10х30.7795 | 13 | 13 | 31 | |||
| 32 | Болт | М10х35.7795 | 1 | 1 | 32 | |||
| 33 | Болт | М10х40.7795 | 2 | 2 | 33 | |||
| 34 | Гайка-барашек | М6.45Л.3032 | 2 | 2 | 34 | |||
| 35 | Шайба | 6.02 | 2 | 2 | 35 | |||
| 36 | Шайба | 8.65Г | 5 | 5 | 36 | |||
| 37 | Шайба | 10.65Г | 8 | 8 | 37 | |||
| 38 | Гайка (d=10, H=8, S=14) | М10.2524 | 5 | 5 | 38 | |||
| 39 | Шайба | 8.02 | 1 | 1 | 39 | |||
| 40 | Шайба | 10.02 | 3 | 3 | 40 |
