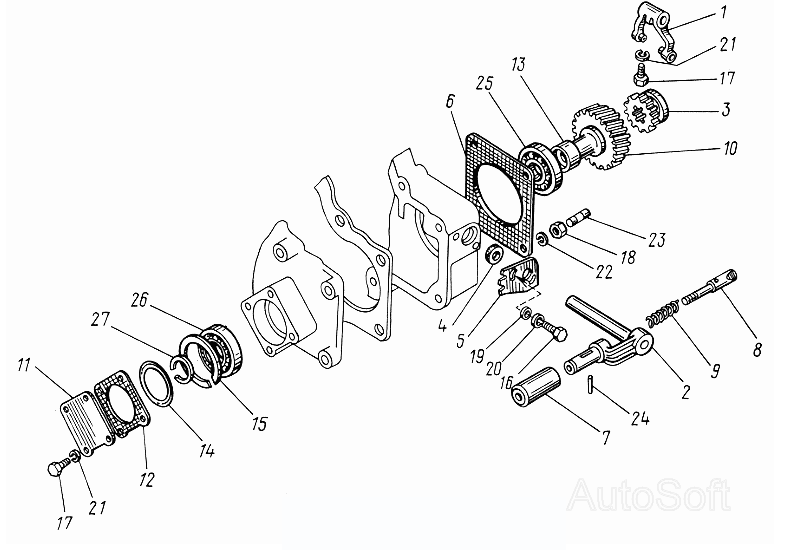

Привод масляного насоса
100%
Название детали
Рукоятка
Заводской номер
36-1022070-1
Количество на модель
1
№
Название детали
Привод насоса
Заводской номер
Д65-1022040
Количество на модель
1
№
Название детали
Вилка
Заводской номер
36-1022050
Количество на модель
1
№
1
Название детали
Рукоятка выключения с валиком в сборе
Заводской номер
36-1022070-А
Количество на модель
1
№
2
Название детали
Муфта соединительная
Заводской номер
36-1022042
Количество на модель
1
№
3
Название детали
Кольцо сальника
Заводской номер
36-1022049
Количество на модель
1
№
4
Название детали
Пластина
Заводской номер
36-1022053-А
Количество на модель
1
№
5
Название детали
Прокладка насоса
Заводской номер
36-1022054
Количество на модель
1
№
6
Название детали
Стакан
Заводской номер
36-1022072-П
Количество на модель
1
№
7
Название детали
Фиксатор
Заводской номер
36-1022073
Количество на модель
1
№
8
Название детали
Пружина
Заводской номер
36-1022074
Количество на модель
1
№
9
Название детали
Шестерня привода насоса
Заводской номер
Д65-1022041-А
Количество на модель
1
№
10
Название детали
Крышка
Заводской номер
Д65-1022044
Количество на модель
1
№
11
Название детали
Прокладка крышки
Заводской номер
Д65-1022045
Количество на модель
1
№
12
Название детали
Втулка распорная
Заводской номер
Д65-1022047
Количество на модель
1
№
13
Название детали
Кольцо
Заводской номер
Д65-1022065-Б
Количество на модель
1
№
14
Название детали
Кольцо
Заводской номер
Д65-1022080
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
М6х16.7798
Количество на модель
2
№
16
Название детали
Болт
Заводской номер
М8х20.7796
Количество на модель
5
№
17
Название детали
Гайка (d=10, H=8, S=14)
Заводской номер
М10.2524
Количество на модель
4
№
18
Название детали
Шайба
Заводской номер
6.02
Количество на модель
2
№
19
Название детали
Шайба
Заводской номер
6.65Г
Количество на модель
2
№
20
Название детали
Шайба
Заводской номер
8.65Г
Количество на модель
5
№
21
Название детали
Шайба
Заводской номер
10.65Г
Количество на модель
4
№
22
Название детали
Шпилька
Заводской номер
М10х(1,5То/1,5)х25
Количество на модель
4
№
23
Название детали
Штифт
Заводской номер
3С3х20
Количество на модель
1
№
24
Название детали
Подшипник ГОСТ 8338-75
Заводской номер
206
Количество на модель
1
№
25
Название детали
Подшипник
Заводской номер
50206
Количество на модель
1
№
26
Название детали
Кольцо
Заводской номер
1Б30
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Рукоятка | 36-1022070-1 | 1 | 1 | |||||
| Привод насоса | Д65-1022040 | 1 | 1 | |||||
| 1 | Вилка | 36-1022050 | 1 | 1 | 1 | |||
| 2 | Рукоятка выключения с валиком в сборе | 36-1022070-А | 1 | 1 | 2 | |||
| 3 | Муфта соединительная | 36-1022042 | 1 | 1 | 3 | |||
| 4 | Кольцо сальника | 36-1022049 | 1 | 1 | 4 | |||
| 5 | Пластина | 36-1022053-А | 1 | 1 | 5 | |||
| 6 | Прокладка насоса | 36-1022054 | 1 | 1 | 6 | |||
| 7 | Стакан | 36-1022072-П | 1 | 1 | 7 | |||
| 8 | Фиксатор | 36-1022073 | 1 | 1 | 8 | |||
| 9 | Пружина | 36-1022074 | 1 | 1 | 9 | |||
| 10 | Шестерня привода насоса | Д65-1022041-А | 1 | 1 | 10 | |||
| 11 | Крышка | Д65-1022044 | 1 | 1 | 11 | |||
| 12 | Прокладка крышки | Д65-1022045 | 1 | 1 | 12 | |||
| 13 | Втулка распорная | Д65-1022047 | 1 | 1 | 13 | |||
| 14 | Кольцо | Д65-1022065-Б | 1 | 1 | 14 | |||
| 15 | Кольцо | Д65-1022080 | 1 | 1 | 15 | |||
| 16 | Болт | М6х16.7798 | 2 | 2 | 16 | |||
| 17 | Болт | М8х20.7796 | 5 | 5 | 17 | |||
| 18 | Гайка (d=10, H=8, S=14) | М10.2524 | 4 | 4 | 18 | |||
| 19 | Шайба | 6.02 | 2 | 2 | 19 | |||
| 20 | Шайба | 6.65Г | 2 | 2 | 20 | |||
| 21 | Шайба | 8.65Г | 5 | 5 | 21 | |||
| 22 | Шайба | 10.65Г | 4 | 4 | 22 | |||
| 23 | Шпилька | М10х(1,5То/1,5)х25 | 4 | 4 | 23 | |||
| 24 | Штифт | 3С3х20 | 1 | 1 | 24 | |||
| 25 | Подшипник ГОСТ 8338-75 | 206 | 1 | 1 | 25 | |||
| 26 | Подшипник | 50206 | 1 | 1 | 26 | |||
| 27 | Кольцо | 1Б30 | 1 | 1 | 27 |
