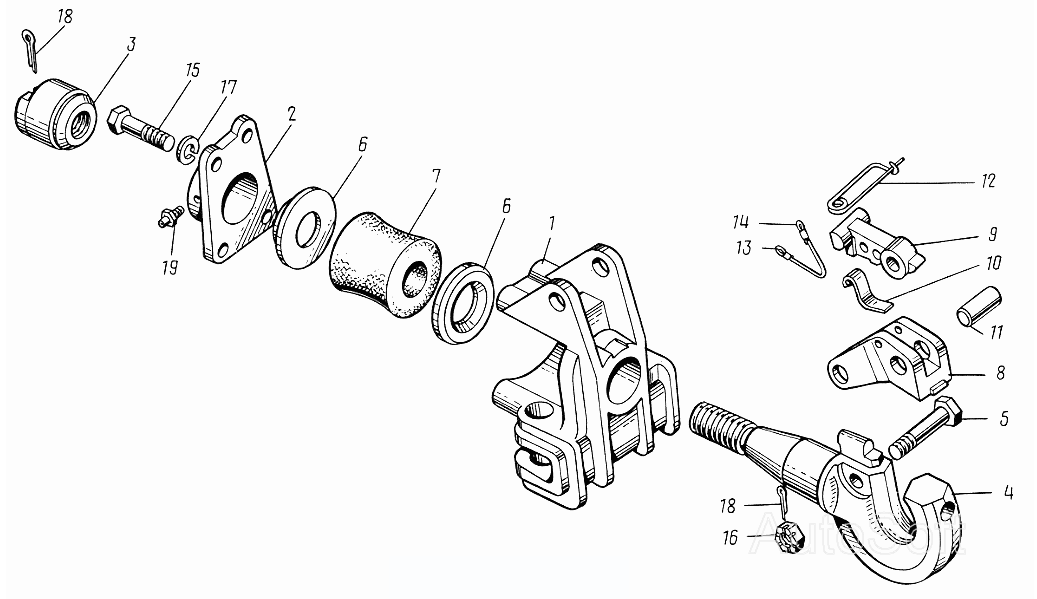

Прибор тягово-сцепной
100%
Название детали
Устройство стопорное
Заводской номер
45-2805025-01
Количество на модель
1
№
Название детали
Крюк
Заводской номер
45-2805015-01
Количество на модель
1
№
Название детали
Защелка крюка
Заводской номер
45-2805020
Количество на модель
1
№
Название детали
Корпус
Заводской номер
45-2805011-А1
Количество на модель
1
№
1
Название детали
Корпус
Заводской номер
45-2805011-А1-01
Количество на модель
1
№
1
Название детали
Крышка корпуса
Заводской номер
45-2805012
Количество на модель
1
№
2
Название детали
Гайка
Заводской номер
45-2805013-01
Количество на модель
1
№
3
Название детали
Крюк
Заводской номер
45-2805014
Количество на модель
1
№
4
Название детали
Ось защелки
Заводской номер
45-2805016
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
45-2805017-01
Количество на модель
2
№
6
Название детали
Буфер
Заводской номер
45-2805018
Количество на модель
1
№
7
Название детали
Защелка
Заводской номер
45-2805021
Количество на модель
1
№
8
Название детали
Собачка
Заводской номер
45-2805022
Количество на модель
1
№
9
Название детали
Пластина поджимная
Заводской номер
45-2805023
Количество на модель
1
№
10
Название детали
Палец
Заводской номер
45-2805024
Количество на модель
1
№
11
Название детали
Стопор
Заводской номер
45-2805026
Количество на модель
1
№
12
Название детали
Трос
Заводской номер
45-2805028
Количество на модель
1
№
13
Название детали
Трубка контровочная
Заводской номер
45-1310134-01
Количество на модель
2
№
14
Название детали
Болт
Заводской номер
М16х40.7796
Количество на модель
4
№
15
Название детали
Гайка
Заводской номер
М20х1,5.5919
Количество на модель
1
№
16
Название детали
Шайба
Заводской номер
16.65Г
Количество на модель
4
№
17
Название детали
Шплинт
Заводской номер
5х45
Количество на модель
2
№
18
Название детали
Масленка
Заводской номер
1.3.Ц9хр(1/8")
Количество на модель
2
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Устройство стопорное | 45-2805025-01 | 1 | 1 | |||||
| Крюк | 45-2805015-01 | 1 | 1 | |||||
| Защелка крюка | 45-2805020 | 1 | 1 | |||||
| 1 | Корпус | 45-2805011-А1 | 1 | 1 | 1 | |||
| 1 | Корпус | 45-2805011-А1-01 | 1 | 1 | 1 | |||
| 2 | Крышка корпуса | 45-2805012 | 1 | 1 | 2 | |||
| 3 | Гайка | 45-2805013-01 | 1 | 1 | 3 | |||
| 4 | Крюк | 45-2805014 | 1 | 1 | 4 | |||
| 5 | Ось защелки | 45-2805016 | 1 | 1 | 5 | |||
| 6 | Шайба | 45-2805017-01 | 2 | 2 | 6 | |||
| 7 | Буфер | 45-2805018 | 1 | 1 | 7 | |||
| 8 | Защелка | 45-2805021 | 1 | 1 | 8 | |||
| 9 | Собачка | 45-2805022 | 1 | 1 | 9 | |||
| 10 | Пластина поджимная | 45-2805023 | 1 | 1 | 10 | |||
| 11 | Палец | 45-2805024 | 1 | 1 | 11 | |||
| 12 | Стопор | 45-2805026 | 1 | 1 | 12 | |||
| 13 | Трос | 45-2805028 | 1 | 1 | 13 | |||
| 14 | Трубка контровочная | 45-1310134-01 | 2 | 2 | 14 | |||
| 15 | Болт | М16х40.7796 | 4 | 4 | 15 | |||
| 16 | Гайка | М20х1,5.5919 | 1 | 1 | 16 | |||
| 17 | Шайба | 16.65Г | 4 | 4 | 17 | |||
| 18 | Шплинт | 5х45 | 2 | 2 | 18 | |||
| 19 | Масленка | 1.3.Ц9хр(1/8") | 2 | 2 | 19 |
