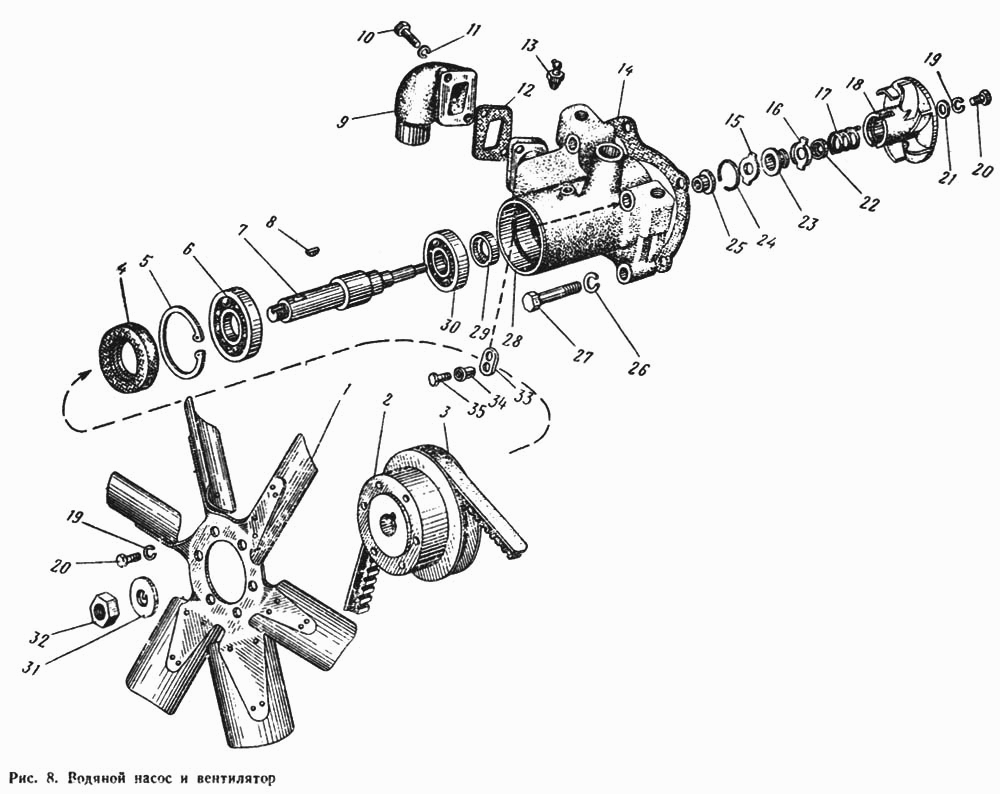

Водяной насос и вентилятор
100%
Название детали
Корпус водяного насоса
Заводской номер
48-1307020-А СБ
Количество на модель
1
№
Название детали
Насос водяной в сборе
Заводской номер
Д11-С01-В4
Количество на модель
1
№
Название детали
Насос водяной
Заводской номер
Д11-С12-Б3 СБ
Количество на модель
1
№
Название детали
Крыльчатка водяного насоса
Заводской номер
48-1307030 СБ
Количество на модель
1
№
Название детали
Корпус водяного насоса
Заводской номер
Д65-1307020-А СБ
Количество на модель
1
№
Название детали
Крыльчатка вентилятора
Заводской номер
Д65-1308050 СБ
Количество на модель
1
№
1
Название детали
Шкив
Заводской номер
48-1307016
Количество на модель
1
№
2
Название детали
Ремень II-16Х11Х1400 ГОСТ 5813-64
Заводской номер
Ремень II-16Х11Х1400 ГОСТ 5813-64
Количество на модель
1
№
3
Название детали
Манжета 2-55Х80-2
Заводской номер
Манжета 2-55Х80-2
Количество на модель
1
№
4
Название детали
Кольцо В80 ГОСТ 13943-68
Заводской номер
Кольцо В80 ГОСТ 13943-68
Количество на модель
1
№
5
Название детали
Подшипник 405 ГОСТ 8338-57
Заводской номер
Подшипник 405 ГОСТ 8338-57
Количество на модель
1
№
6
Название детали
Валик
Заводской номер
48-1307017
Количество на модель
1
№
7
Название детали
Шпонка 5Х9
Заводской номер
Шпонка 5Х9
Количество на модель
1
№
8
Название детали
Патрубок
Заводской номер
Д11-047-А
Количество на модель
1
№
9
Название детали
Болт М10Х25, ГОСТ 7796-62
Заводской номер
Болт М10Х25
Количество на модель
2
№
10
Название детали
Шайба
Заводской номер
Шайба 10
Количество на модель
2
№
11
Название детали
Прокладка
Заводской номер
Д11-048А
Количество на модель
1
№
12
Название детали
Масленка II-А-45
Заводской номер
Масленка II-А-45
Количество на модель
1
№
13
Название детали
Прокладка
Заводской номер
Д11-065
Количество на модель
1
№
14
Название детали
Шайба уплотняющая
Заводской номер
14-1312
Количество на модель
1
№
15
Название детали
Обойма сальника
Заводской номер
СМД1-1314
Количество на модель
1
№
16
Название детали
Пружина упорная
Заводской номер
14-1313
Количество на модель
1
№
17
Название детали
Крыльчатка
Заводской номер
48-1307031
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
Шайба
Количество на модель
7
№
19
Название детали
Болт М8Х20
Заводской номер
Болт М8Х20
Количество на модель
7
№
20
Название детали
Шайба упорная
Заводской номер
50-1307072
Количество на модель
1
№
21
Название детали
Кольцо манжеты
Заводской номер
СМД1-1315
Количество на модель
1
№
22
Название детали
Манжета сальника
Заводской номер
СМД1-1316
Количество на модель
1
№
23
Название детали
Кольцо стопорное
Заводской номер
СМД1-1317
Количество на модель
1
№
24
Название детали
Втулка опорная
Заводской номер
СМД1-1306
Количество на модель
1
№
25
Название детали
Шайба
Заводской номер
Шайба 12
Количество на модель
2
№
26
Название детали
Болт М12Х65
Заводской номер
Болт М12Х65
Количество на модель
2
№
27
Название детали
Корпус
Заводской номер
48-1307025
Количество на модель
1
№
28
Название детали
Манжета 2-20Х40-2
Заводской номер
Манжета 2-20Х40-2
Количество на модель
1
№
29
Название детали
Подшипник 306 ГОСТ 8338-57
Заводской номер
Подшипник 306 ГОСТ 8338-57
Количество на модель
1
№
30
Название детали
Шайба замковая
Заводской номер
48-1307018
Количество на модель
1
№
31
Название детали
Орех М
Заводской номер
Гайка М20
Количество на модель
1
№
32
Название детали
Серьга
Заводской номер
Д65-1307022
Количество на модель
2
№
33
Название детали
Втулка
Заводской номер
Д65-1307021
Количество на модель
2
№
34
Название детали
Болт М12Х85
Заводской номер
Болт М12Х85
Количество на модель
2
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус водяного насоса | 48-1307020-А СБ | 1 | 1 | |||||
| Насос водяной в сборе | Д11-С01-В4 | 1 | 1 | |||||
| Насос водяной | Д11-С12-Б3 СБ | 1 | 1 | |||||
| Крыльчатка водяного насоса | 48-1307030 СБ | 1 | 1 | |||||
| Корпус водяного насоса | Д65-1307020-А СБ | 1 | 1 | |||||
| 1 | Крыльчатка вентилятора | Д65-1308050 СБ | 1 | 1 | 1 | |||
| 2 | Шкив | 48-1307016 | 1 | 1 | 2 | |||
| 3 | Ремень II-16Х11Х1400 ГОСТ 5813-64 | Ремень II-16Х11Х1400 ГОСТ 5813-64 | 1 | 1 | 3 | |||
| 4 | Манжета 2-55Х80-2 | Манжета 2-55Х80-2 | 1 | 1 | 4 | |||
| 5 | Кольцо В80 ГОСТ 13943-68 | Кольцо В80 ГОСТ 13943-68 | 1 | 1 | 5 | |||
| 6 | Подшипник 405 ГОСТ 8338-57 | Подшипник 405 ГОСТ 8338-57 | 1 | 1 | 6 | |||
| 7 | Валик | 48-1307017 | 1 | 1 | 7 | |||
| 8 | Шпонка 5Х9 | Шпонка 5Х9 | 1 | 1 | 8 | |||
| 9 | Патрубок | Д11-047-А | 1 | 1 | 9 | |||
| 10 | Болт М10Х25, ГОСТ 7796-62 | Болт М10Х25 | 2 | 2 | 10 | |||
| 11 | Шайба | Шайба 10 | 2 | 2 | 11 | |||
| 12 | Прокладка | Д11-048А | 1 | 1 | 12 | |||
| 13 | Масленка II-А-45 | Масленка II-А-45 | 1 | 1 | 13 | |||
| 14 | Прокладка | Д11-065 | 1 | 1 | 14 | |||
| 15 | Шайба уплотняющая | 14-1312 | 1 | 1 | 15 | |||
| 16 | Обойма сальника | СМД1-1314 | 1 | 1 | 16 | |||
| 17 | Пружина упорная | 14-1313 | 1 | 1 | 17 | |||
| 18 | Крыльчатка | 48-1307031 | 1 | 1 | 18 | |||
| 19 | Шайба | Шайба | 7 | 7 | 19 | |||
| 20 | Болт М8Х20 | Болт М8Х20 | 7 | 7 | 20 | |||
| 21 | Шайба упорная | 50-1307072 | 1 | 1 | 21 | |||
| 22 | Кольцо манжеты | СМД1-1315 | 1 | 1 | 22 | |||
| 23 | Манжета сальника | СМД1-1316 | 1 | 1 | 23 | |||
| 24 | Кольцо стопорное | СМД1-1317 | 1 | 1 | 24 | |||
| 25 | Втулка опорная | СМД1-1306 | 1 | 1 | 25 | |||
| 26 | Шайба | Шайба 12 | 2 | 2 | 26 | |||
| 27 | Болт М12Х65 | Болт М12Х65 | 2 | 2 | 27 | |||
| 28 | Корпус | 48-1307025 | 1 | 1 | 28 | |||
| 29 | Манжета 2-20Х40-2 | Манжета 2-20Х40-2 | 1 | 1 | 29 | |||
| 30 | Подшипник 306 ГОСТ 8338-57 | Подшипник 306 ГОСТ 8338-57 | 1 | 1 | 30 | |||
| 31 | Шайба замковая | 48-1307018 | 1 | 1 | 31 | |||
| 32 | Орех М | Гайка М20 | 1 | 1 | 32 | |||
| 33 | Серьга | Д65-1307022 | 2 | 2 | 33 | |||
| 34 | Втулка | Д65-1307021 | 2 | 2 | 34 | |||
| 35 | Болт М12Х85 | Болт М12Х85 | 2 | 2 | 35 |
