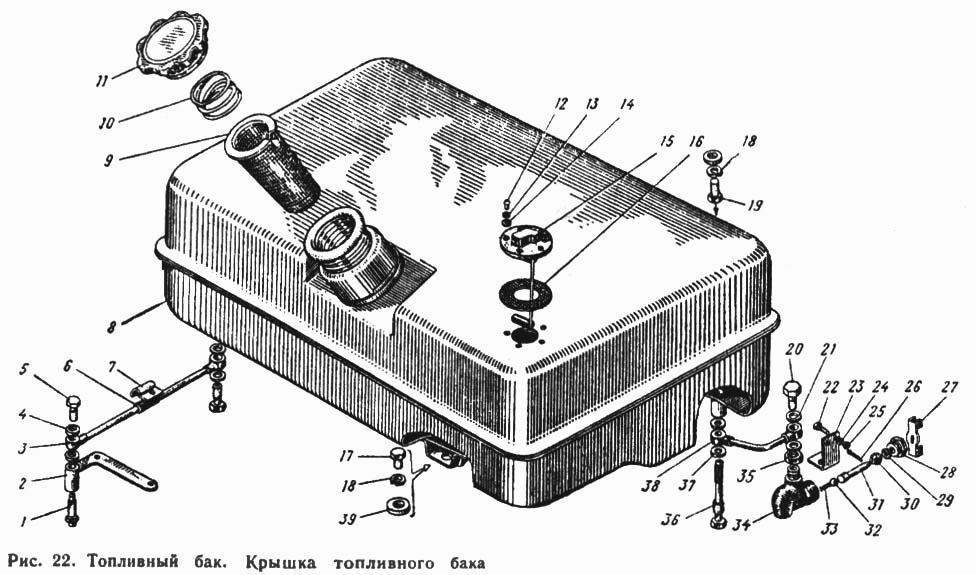

Топливный бак. Крышка топливного бака
100%
Название детали
Бак топливный
Заводской номер
45-1101010-А СБ
Количество на модель
1
№
Название детали
Установка топливного бака
Заводской номер
45-1101020 СБ
Количество на модель
1
№
Название детали
Кронштейн в сборе
Заводской номер
46-1101232 СБ
Количество на модель
№
Название детали
Кронштейн в сборе
Заводской номер
45-1101232 СБ
Количество на модель
1
№
Название детали
Краник топливный
Заводской номер
45-1101200 СБ
Количество на модель
№
Название детали
Краник с кронштейном и трубопроводом
Заводской номер
45-1101240 СБ
Количество на модель
№
Название детали
Штуцер 8/2"
Заводской номер
36-1101215-Б
Количество на модель
№
1
Название детали
Корпус крана в сборе
Заводской номер
45-1101230 СБ
Количество на модель
№
2
Название детали
Трубопровод сливной
Заводской номер
45-1101235-А1
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
Д18-055-А
Количество на модель
4
№
4
Название детали
Болт поворотного угольника
Заводской номер
Д018-05Г
Количество на модель
2
№
5
Название детали
Трубка изоляционная
Заводской номер
40-1104014-А
Количество на модель
1
№
6
Название детали
Скоба
Заводской номер
45-1101248
Количество на модель
1
№
7
Название детали
Корпус топливного бака
Заводской номер
45-1101012-Б
Количество на модель
1
№
8
Название детали
Фильтр 160 ГОСТ 15870-70
Заводской номер
45-1101300
Количество на модель
1
№
9
Название детали
Пружина
Заводской номер
45-1101263
Количество на модель
1
№
10
Название детали
Крышка 83,4 ГОСТ 15868-70
Заводской номер
45-1103010
Количество на модель
1
№
11
Название детали
Винт М5Х12, ГОСТ 1489-62
Заводской номер
Винт М5Х12
Количество на модель
5
№
12
Название детали
Шайба
Заводской номер
40-1101266
Количество на модель
5
№
13
Название детали
Прокладка
Заводской номер
45-1101267
Количество на модель
4
№
14
Название детали
Бензомер
Заводской номер
БМ-31-А
Количество на модель
1
№
15
Название детали
Прокладка
Заводской номер
40-1101222-А
Количество на модель
1
№
16
Название детали
Болт М12Х25
Заводской номер
Болт М12Х25
Количество на модель
2
№
17
Название детали
Шайба
Заводской номер
Шайба 12
Количество на модель
4
№
18
Название детали
Болт М12Х35
Заводской номер
Болт М12Х35
Количество на модель
2
№
19
Название детали
Болт
Заводской номер
Д18-051
Количество на модель
1
№
20
Название детали
Болт М8Х16
Заводской номер
Болт М8Х16
Количество на модель
2
№
22
Название детали
Кронштейн
Заводской номер
45-1101245
Количество на модель
№
23
Название детали
Шайба
Заводской номер
Шайба 8
Количество на модель
2
№
24
Название детали
Гайка М8
Заводской номер
Гайка М8
Количество на модель
2
№
25
Название детали
Шплинт 2Х20
Заводской номер
Шплинт 2Х20
Количество на модель
1
№
26
Название детали
Ручка
Заводской номер
45-1101210
Количество на модель
1
№
27
Название детали
Гайка поджимная
Заводской номер
36-1101209-Б
Количество на модель
1
№
28
Название детали
Шайба сальника
Заводской номер
36-1101208-Б
Количество на модель
1
№
29
Название детали
Прокладка уплотнительная
Заводской номер
40-1101212
Количество на модель
1
№
30
Название детали
Стержень
Заводской номер
36-1101206-Б
Количество на модель
1
№
31
Название детали
Шарик 12
Заводской номер
Шарик 12
Количество на модель
1
№
32
Название детали
Пружина
Заводской номер
36-1101207
Количество на модель
1
№
33
Название детали
Корпус
Заводской номер
45-1101205
Количество на модель
1
№
34
Название детали
Орех М
Заводской номер
Гайка М20
Количество на модель
1
№
35
Название детали
Болт нажимной
Заводской номер
45-1101080 СБ
Количество на модель
1
№
36
Название детали
Шайба
Заводской номер
40-4607038
Количество на модель
2
№
37
Название детали
Трубопровод задний
Заводской номер
45-1101040
Количество на модель
№
38
Название детали
Прокладка крепления топливного бака
Заводской номер
36-1101120
Количество на модель
4
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Бак топливный | 45-1101010-А СБ | 1 | 1 | |||||
| Установка топливного бака | 45-1101020 СБ | 1 | 1 | |||||
| Кронштейн в сборе | 46-1101232 СБ | |||||||
| Кронштейн в сборе | 45-1101232 СБ | 1 | 1 | |||||
| Краник топливный | 45-1101200 СБ | |||||||
| Краник с кронштейном и трубопроводом | 45-1101240 СБ | |||||||
| 1 | Штуцер 8/2" | 36-1101215-Б | 1 | |||||
| 2 | Корпус крана в сборе | 45-1101230 СБ | 2 | |||||
| 3 | Трубопровод сливной | 45-1101235-А1 | 1 | 1 | 3 | |||
| 4 | Шайба | Д18-055-А | 4 | 4 | 4 | |||
| 5 | Болт поворотного угольника | Д018-05Г | 2 | 2 | 5 | |||
| 6 | Трубка изоляционная | 40-1104014-А | 1 | 1 | 6 | |||
| 7 | Скоба | 45-1101248 | 1 | 1 | 7 | |||
| 8 | Корпус топливного бака | 45-1101012-Б | 1 | 1 | 8 | |||
| 9 | Фильтр 160 ГОСТ 15870-70 | 45-1101300 | 1 | 1 | 9 | |||
| 10 | Пружина | 45-1101263 | 1 | 1 | 10 | |||
| 11 | Крышка 83,4 ГОСТ 15868-70 | 45-1103010 | 1 | 1 | 11 | |||
| 12 | Винт М5Х12, ГОСТ 1489-62 | Винт М5Х12 | 5 | 5 | 12 | |||
| 13 | Шайба | 40-1101266 | 5 | 5 | 13 | |||
| 14 | Прокладка | 45-1101267 | 4 | 4 | 14 | |||
| 15 | Бензомер | БМ-31-А | 1 | 1 | 15 | |||
| 16 | Прокладка | 40-1101222-А | 1 | 1 | 16 | |||
| 17 | Болт М12Х25 | Болт М12Х25 | 2 | 2 | 17 | |||
| 18 | Шайба | Шайба 12 | 4 | 4 | 18 | |||
| 19 | Болт М12Х35 | Болт М12Х35 | 2 | 2 | 19 | |||
| 20 | Болт | Д18-051 | 1 | 1 | 20 | |||
| 22 | Болт М8Х16 | Болт М8Х16 | 2 | 2 | 22 | |||
| 23 | Кронштейн | 45-1101245 | 23 | |||||
| 24 | Шайба | Шайба 8 | 2 | 2 | 24 | |||
| 25 | Гайка М8 | Гайка М8 | 2 | 2 | 25 | |||
| 26 | Шплинт 2Х20 | Шплинт 2Х20 | 1 | 1 | 26 | |||
| 27 | Ручка | 45-1101210 | 1 | 1 | 27 | |||
| 28 | Гайка поджимная | 36-1101209-Б | 1 | 1 | 28 | |||
| 29 | Шайба сальника | 36-1101208-Б | 1 | 1 | 29 | |||
| 30 | Прокладка уплотнительная | 40-1101212 | 1 | 1 | 30 | |||
| 31 | Стержень | 36-1101206-Б | 1 | 1 | 31 | |||
| 32 | Шарик 12 | Шарик 12 | 1 | 1 | 32 | |||
| 33 | Пружина | 36-1101207 | 1 | 1 | 33 | |||
| 34 | Корпус | 45-1101205 | 1 | 1 | 34 | |||
| 35 | Орех М | Гайка М20 | 1 | 1 | 35 | |||
| 36 | Болт нажимной | 45-1101080 СБ | 1 | 1 | 36 | |||
| 37 | Шайба | 40-4607038 | 2 | 2 | 37 | |||
| 38 | Трубопровод задний | 45-1101040 | 38 | |||||
| 39 | Прокладка крепления топливного бака | 36-1101120 | 4 | 4 | 39 |
