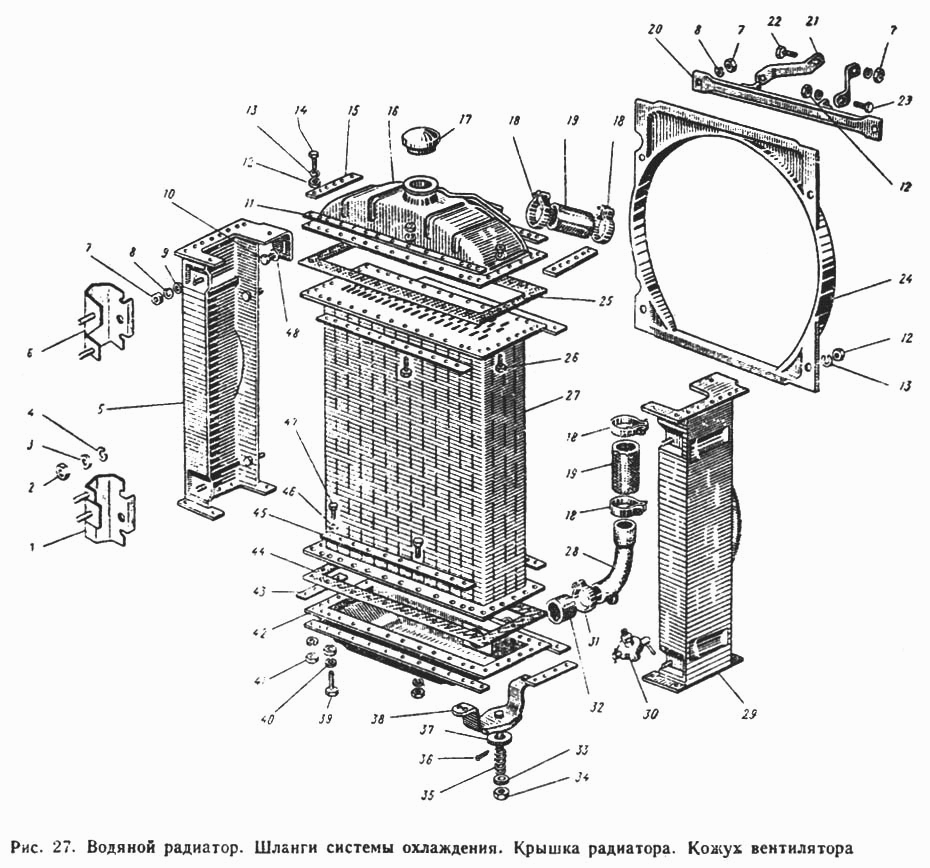

Водяной радиатор. Шланги системы охлаждения. Крышка радиатора. Кожух вентилятора
100%
Название детали
Радиатор водяной
Заводской номер
45-1301006-Б СБ
Количество на модель
1
№
Название детали
Радиатор водяной
Заводской номер
45-1301010-Б СБ
Количество на модель
1
№
Название детали
Радиатор масляный
Заводской номер
60-1405010
Количество на модель
1
№
Название детали
Узлы системы охлаждения
Заводской номер
45-1301007-Б
Количество на модель
1
№
Название детали
Узлы системы охлаждения
Заводской номер
45-1301007-Б СБ
Количество на модель
1
№
Название детали
Установка узлов системы охлаждения
Заводской номер
45-1301000 СБ
Количество на модель
№
Название детали
Кронштейн нижний
Заводской номер
45-1310190-А
Количество на модель
2
№
1
Название детали
Гайка 2М10
Заводской номер
Гайка 2М10
Количество на модель
4
№
2
Название детали
Шайба
Заводской номер
Шайба 10
Количество на модель
8
№
3
Название детали
Стойка радиатора правая
Заводской номер
36-1301120
Количество на модель
1
№
5
Название детали
Кронштейн верхний
Заводской номер
45-1310185-А
Количество на модель
2
№
6
Название детали
Шайба
Заводской номер
36-1301174
Количество на модель
4
№
8
Название детали
Шайба
Заводской номер
36-1301174-А
Количество на модель
4
№
9
Название детали
Болт М10Х25, ГОСТ 7796-62
Заводской номер
Болт М10Х25
Количество на модель
2
№
10
Название детали
Планка наружная
Заводской номер
36-1301167
Количество на модель
4
№
11
Название детали
Гайка 2М8
Заводской номер
Гайка 2М8
Количество на модель
28
№
12
Название детали
Шайба
Заводской номер
Шайба 8
Количество на модель
40
№
13
Название детали
Болт М8Х25
Заводской номер
Болт М8Х25
Количество на модель
16
№
14
Название детали
Планка верхняя
Заводской номер
36-1301166
Количество на модель
2
№
15
Название детали
Бак радиатора верхний
Заводской номер
36-1301050-А
Количество на модель
1
№
16
Название детали
Бак радиатора верхний
Заводской номер
36-1301050-Б
Количество на модель
1
№
16
Название детали
Крышка тип 1
Заводской номер
А21.01.270
Количество на модель
1
№
17
Название детали
Хомут
Заводской номер
А10-С16
Количество на модель
4
№
18
Название детали
Шланг верхнего патрубка
Заводской номер
36-1303010
Количество на модель
2
№
19
Название детали
Планка крепления радиатора
Заводской номер
36-1301150
Количество на модель
1
№
20
Название детали
Растяжка
Заводской номер
36-1301158
Количество на модель
2
№
21
Название детали
Болт М10Х70
Заводской номер
Болт М10Х70
Количество на модель
1
№
22
Название детали
Болт М8Х28
Заводской номер
Болт М8Х28
Количество на модель
6
№
23
Название детали
Кожух вентилятора
Заводской номер
36-1308082
Количество на модель
1
№
24
Название детали
Прокладка верхнего бака
Заводской номер
36-1301165-А
Количество на модель
1
№
25
Название детали
Болт М8Х20
Заводской номер
Болт М8Х20
Количество на модель
16
№
26
Название детали
Сердцевина радиатора
Заводской номер
45-1301020
Количество на модель
1
№
27
Название детали
Патрубок радиатора соединительный
Заводской номер
45-1301177-А
Количество на модель
1
№
28
Название детали
Стойка радиатора левая
Заводской номер
36-1301140
Количество на модель
1
№
29
Название детали
Колодка изолирующая
Заводской номер
КР-2
Количество на модель
1
№
30
Название детали
Хомут шланга
Заводской номер
Д15-С03
Количество на модель
2
№
31
Название детали
Шланг
Заводской номер
45-1303010
Количество на модель
№
32
Название детали
Шайба
Заводской номер
Шайба 12
Количество на модель
2
№
33
Название детали
Гайка 2М12
Заводской номер
Гайка 2М12
Количество на модель
8
№
34
Название детали
Пружина
Заводской номер
36-1301163
Количество на модель
2
№
35
Название детали
Шплинт 3,2Х20
Заводской номер
Шплинт 3,2Х20
Количество на модель
2
№
36
Название детали
Шайба
Заводской номер
36-1301161
Количество на модель
2
№
37
Название детали
Опора радиатора
Заводской номер
36-1301180
Количество на модель
2
№
38
Название детали
Болт М6Х22
Заводской номер
Болт М6Х22
Количество на модель
36
№
39
Название детали
Шайба
Заводской номер
Шайба 6
Количество на модель
40
№
40
Название детали
Гайка 2М6
Заводской номер
Гайка 2М6
Количество на модель
40
№
41
Название детали
Бак радиатора нижний
Заводской номер
36-1301070-Б
Количество на модель
1
№
42
Название детали
Планка нижняя
Заводской номер
36-1301171
Количество на модель
2
№
43
Название детали
Прокладка нижнего бака
Заводской номер
36-1301169-А
Количество на модель
1
№
44
Название детали
Планка внутренняя
Заводской номер
36-1301168
Количество на модель
4
№
45
Название детали
Болт М6Х25
Заводской номер
Болт М6Х25
Количество на модель
4
№
47
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Радиатор водяной | 45-1301006-Б СБ | 1 | 1 | |||||
| Радиатор водяной | 45-1301010-Б СБ | 1 | 1 | |||||
| Радиатор масляный | 60-1405010 | 1 | 1 | |||||
| Узлы системы охлаждения | 45-1301007-Б | 1 | 1 | |||||
| Узлы системы охлаждения | 45-1301007-Б СБ | 1 | 1 | |||||
| Установка узлов системы охлаждения | 45-1301000 СБ | |||||||
| 1 | Кронштейн нижний | 45-1310190-А | 2 | 2 | 1 | |||
| 2 | Гайка 2М10 | Гайка 2М10 | 4 | 4 | 2 | |||
| 3 | Шайба | Шайба 10 | 8 | 8 | 3 | |||
| 5 | Стойка радиатора правая | 36-1301120 | 1 | 1 | 5 | |||
| 6 | Кронштейн верхний | 45-1310185-А | 2 | 2 | 6 | |||
| 8 | Шайба | 36-1301174 | 4 | 4 | 8 | |||
| 9 | Шайба | 36-1301174-А | 4 | 4 | 9 | |||
| 10 | Болт М10Х25, ГОСТ 7796-62 | Болт М10Х25 | 2 | 2 | 10 | |||
| 11 | Планка наружная | 36-1301167 | 4 | 4 | 11 | |||
| 12 | Гайка 2М8 | Гайка 2М8 | 28 | 28 | 12 | |||
| 13 | Шайба | Шайба 8 | 40 | 40 | 13 | |||
| 14 | Болт М8Х25 | Болт М8Х25 | 16 | 16 | 14 | |||
| 15 | Планка верхняя | 36-1301166 | 2 | 2 | 15 | |||
| 16 | Бак радиатора верхний | 36-1301050-А | 1 | 1 | 16 | |||
| 16 | Бак радиатора верхний | 36-1301050-Б | 1 | 1 | 16 | |||
| 17 | Крышка тип 1 | А21.01.270 | 1 | 1 | 17 | |||
| 18 | Хомут | А10-С16 | 4 | 4 | 18 | |||
| 19 | Шланг верхнего патрубка | 36-1303010 | 2 | 2 | 19 | |||
| 20 | Планка крепления радиатора | 36-1301150 | 1 | 1 | 20 | |||
| 21 | Растяжка | 36-1301158 | 2 | 2 | 21 | |||
| 22 | Болт М10Х70 | Болт М10Х70 | 1 | 1 | 22 | |||
| 23 | Болт М8Х28 | Болт М8Х28 | 6 | 6 | 23 | |||
| 24 | Кожух вентилятора | 36-1308082 | 1 | 1 | 24 | |||
| 25 | Прокладка верхнего бака | 36-1301165-А | 1 | 1 | 25 | |||
| 26 | Болт М8Х20 | Болт М8Х20 | 16 | 16 | 26 | |||
| 27 | Сердцевина радиатора | 45-1301020 | 1 | 1 | 27 | |||
| 28 | Патрубок радиатора соединительный | 45-1301177-А | 1 | 1 | 28 | |||
| 29 | Стойка радиатора левая | 36-1301140 | 1 | 1 | 29 | |||
| 30 | Колодка изолирующая | КР-2 | 1 | 1 | 30 | |||
| 31 | Хомут шланга | Д15-С03 | 2 | 2 | 31 | |||
| 32 | Шланг | 45-1303010 | 32 | |||||
| 33 | Шайба | Шайба 12 | 2 | 2 | 33 | |||
| 34 | Гайка 2М12 | Гайка 2М12 | 8 | 8 | 34 | |||
| 35 | Пружина | 36-1301163 | 2 | 2 | 35 | |||
| 36 | Шплинт 3,2Х20 | Шплинт 3,2Х20 | 2 | 2 | 36 | |||
| 37 | Шайба | 36-1301161 | 2 | 2 | 37 | |||
| 38 | Опора радиатора | 36-1301180 | 2 | 2 | 38 | |||
| 39 | Болт М6Х22 | Болт М6Х22 | 36 | 36 | 39 | |||
| 40 | Шайба | Шайба 6 | 40 | 40 | 40 | |||
| 41 | Гайка 2М6 | Гайка 2М6 | 40 | 40 | 41 | |||
| 42 | Бак радиатора нижний | 36-1301070-Б | 1 | 1 | 42 | |||
| 43 | Планка нижняя | 36-1301171 | 2 | 2 | 43 | |||
| 44 | Прокладка нижнего бака | 36-1301169-А | 1 | 1 | 44 | |||
| 45 | Планка внутренняя | 36-1301168 | 4 | 4 | 45 | |||
| 47 | Болт М6Х25 | Болт М6Х25 | 4 | 4 | 47 |
