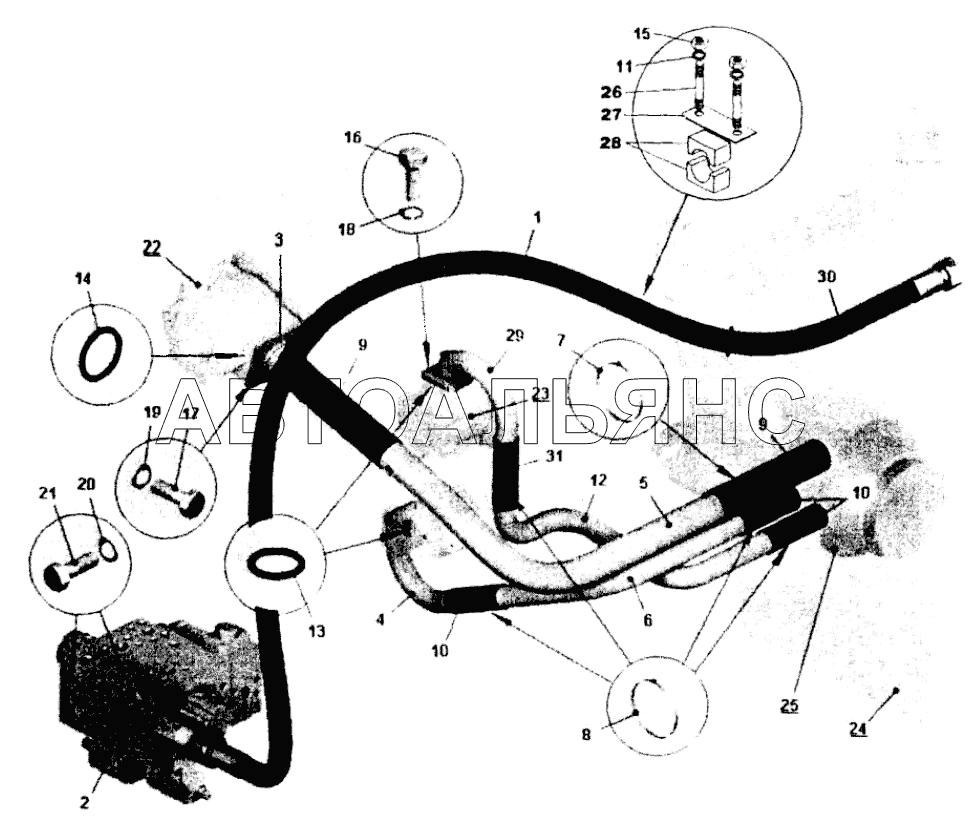

Установка трубопроводов опрокидывающего механизма. Монтаж всасывающих и сливной гидролиний;Mounting of hoist pipelines. Assemblage of suction and drainage hydraulic lines
100%
Название детали
Рукав высокого давления
Заводской номер
7547-8609380
Количество на модель
1
№
1
Название детали
Панель управления
Заводской номер
7545-8607204
Количество на модель
1
№
2
Название детали
Фланец
Заводской номер
549-8609094
Количество на модель
1
№
3
Название детали
Труба
Заводской номер
75450-8609500
Количество на модель
2
№
4
Название детали
Труба всасывающая
Заводской номер
75450-8609530
Количество на модель
1
№
5
Название детали
Труба
Заводской номер
75450-8609534
Количество на модель
1
№
6
Название детали
Хомут
Заводской номер
75482-1303370
Количество на модель
4
№
7
Название детали
Хомут
Заводской номер
549-8609640
Количество на модель
8
№
8
Название детали
Рукав всасывающий
Заводской номер
549A-8609026
Количество на модель
2
№
9
Название детали
Рукав всасывающий
Заводской номер
548A-8609034
Количество на модель
3
№
10
Название детали
Шайба 8Т
Заводской номер
252135
Количество на модель
10
№
11
Шайба пружинная 8 гровер 8 оцинкованная 252135-П9, 252155-П9
Производитель
RedLorry
Цена
0.32 ₴
Наличие
В наличии
Заводской номер
252135-П2
Название детали
Труба
Заводской номер
75450-8609530-10
Количество на модель
1
№
12
Название детали
Кольцо
Заводской номер
040-045-30-2-2
Количество на модель
2
№
13
Название детали
Кольцо ГОСТ (d=)
Заводской номер
065-070-30-2-2
Количество на модель
2
№
14
Название детали
Гайка
Заводской номер
250510
Количество на модель
10
№
15
Гайка М8х1,25х8 S13 омедненная 406.1008102 250510, ГАЗ/КАМАЗ выпускной коллектор
Производитель
RedLorry
Цена
9.5 ₴
Наличие
В наличии
Заводской номер
406.1008102 250510
Название детали
Болт М10-6gх30
Заводской номер
201499
Количество на модель
16
№
16
Название детали
Болт
Заводской номер
201543
Количество на модель
4
№
17
Название детали
Шайба
Заводской номер
252136
Количество на модель
106
№
18
Шайба пружинная 10 (гровер) оцинкованная 1/05168/77
Производитель
RedLorry
Цена
0.61 ₴
Наличие
В наличии
Заводской номер
1/05168/77
Название детали
Шайба
Заводской номер
252137
Количество на модель
8
№
19
Название детали
Шайба 14.ОТ
Заводской номер
252138
Количество на модель
8
№
20
Название детали
Болт M14x1,
Заводской номер
340347
Количество на модель
4
№
21
Название детали
Насос OCT
Заводской номер
НШ100А-3
Количество на модель
№
22
Название детали
Насос
Заводской номер
НШ50М-4
Количество на модель
№
23
Название детали
Бак масляный
Заводской номер
7545-8608008
Количество на модель
№
24
Название детали
Заслонка
Заводской номер
7545-8608600
Количество на модель
№
25
Название детали
Шпилька
Заводской номер
341038
Количество на модель
2
№
26
Название детали
Пластина
Заводской номер
75131-3408264
Количество на модель
1
№
27
Название детали
Вкладыш
Заводской номер
75131-3408262
Количество на модель
2
№
28
Название детали
Труба всасывающая
Заводской номер
7548-8609500-01
Количество на модель
1
№
29
Название детали
Трубопровод
Заводской номер
78221-1719030
Количество на модель
1
№
30
Название детали
Рукав всасывающий
Заводской номер
548А-8609265
Количество на модель
1
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Рукав высокого давления | 7547-8609380 | 1 | 1 | 1 | |||||||||||||||||||||
| 2 | Панель управления | 7545-8607204 | 1 | 1 | 2 | |||||||||||||||||||||
| 3 | Фланец | 549-8609094 | 1 | 1 | 3 | |||||||||||||||||||||
| 4 | Труба | 75450-8609500 | 2 | 2 | 4 | |||||||||||||||||||||
| 5 | Труба всасывающая | 75450-8609530 | 1 | 1 | 5 | |||||||||||||||||||||
| 6 | Труба | 75450-8609534 | 1 | 1 | 6 | |||||||||||||||||||||
| 7 | Хомут | 75482-1303370 | 4 | 4 | 7 | |||||||||||||||||||||
| 8 | Хомут | 549-8609640 | 8 | 8 | 8 | |||||||||||||||||||||
| 9 | Рукав всасывающий | 549A-8609026 | 2 | 2 | 9 | |||||||||||||||||||||
| 10 | Рукав всасывающий | 548A-8609034 | 3 | 3 | 10 | |||||||||||||||||||||
| 11 | Шайба 8Т | 252135 | 10 | 10 | 11 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 12 | Труба | 75450-8609530-10 | 1 | 1 | 12 | |||||||||||||||||||||
| 13 | Кольцо | 040-045-30-2-2 | 2 | 2 | 13 | |||||||||||||||||||||
| 14 | Кольцо ГОСТ (d=) | 065-070-30-2-2 | 2 | 2 | 14 | |||||||||||||||||||||
| 15 | Гайка | 250510 | 10 | 10 | 15 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 16 | Болт М10-6gх30 | 201499 | 16 | 16 | 16 | |||||||||||||||||||||
| 17 | Болт | 201543 | 4 | 4 | 17 | |||||||||||||||||||||
| 18 | Шайба | 252136 | 106 | 106 | 18 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 19 | Шайба | 252137 | 8 | 8 | 19 | |||||||||||||||||||||
| 20 | Шайба 14.ОТ | 252138 | 8 | 8 | 20 | |||||||||||||||||||||
| 21 | Болт M14x1, | 340347 | 4 | 4 | 21 | |||||||||||||||||||||
| 22 | Насос OCT | НШ100А-3 | 22 | |||||||||||||||||||||||
| 23 | Насос | НШ50М-4 | 23 | |||||||||||||||||||||||
| 24 | Бак масляный | 7545-8608008 | 24 | |||||||||||||||||||||||
| 25 | Заслонка | 7545-8608600 | 25 | |||||||||||||||||||||||
| 26 | Шпилька | 341038 | 2 | 2 | 26 | |||||||||||||||||||||
| 27 | Пластина | 75131-3408264 | 1 | 1 | 27 | |||||||||||||||||||||
| 28 | Вкладыш | 75131-3408262 | 2 | 2 | 28 | |||||||||||||||||||||
| 29 | Труба всасывающая | 7548-8609500-01 | 1 | 1 | 29 | |||||||||||||||||||||
| 30 | Трубопровод | 78221-1719030 | 1 | 1 | 30 | |||||||||||||||||||||
| 31 | Рукав всасывающий | 548А-8609265 | 1 | 1 | 31 | |||||||||||||||||||||
