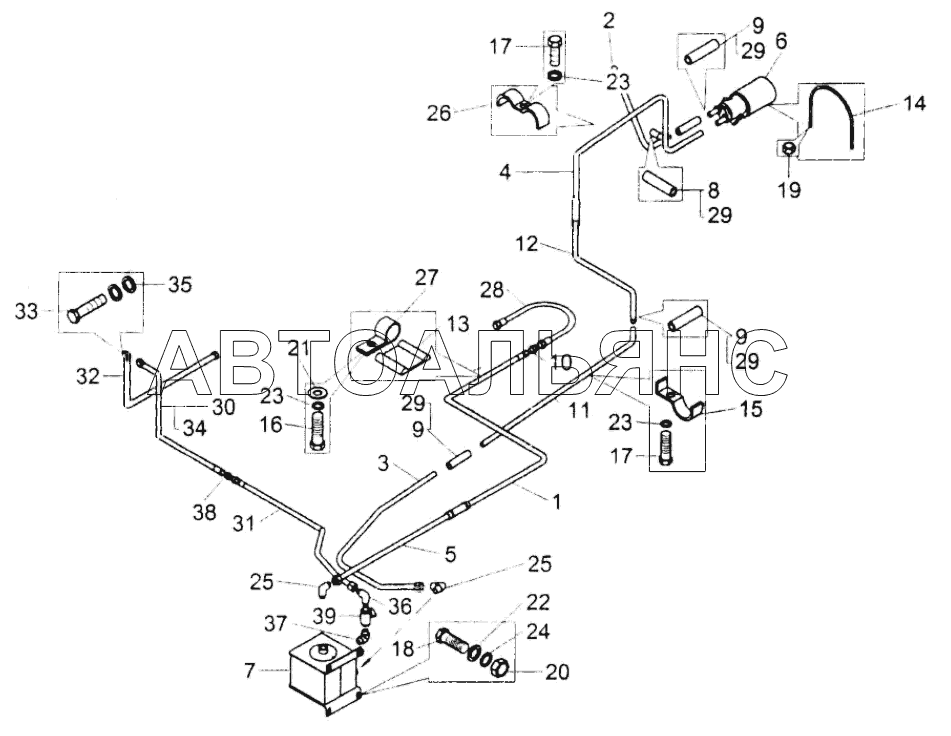

Установка топливопроводов;Mounting of fuel pipelines
100%
Название детали
Топливопровод
Заводской номер
75450-1104370
Количество на модель
1
№
1
Название детали
Топливопровод
Заводской номер
75450-1104420
Количество на модель
1
№
2
Название детали
Топливопровод
Заводской номер
75450-1104460-01
Количество на модель
1
№
3
Название детали
Топливопровод
Заводской номер
75450-1104550
Количество на модель
1
№
4
Название детали
Топливопровод
Заводской номер
75450-1104560-01
Количество на модель
№
5
Название детали
Насос топливозакачивающий
Заводской номер
7512-1113010
Количество на модель
1
№
6
Название детали
Обогреватель топлива
Заводской номер
75450-1138010
Количество на модель
1
№
7
Название детали
Шланг соединительный
Заводской номер
540A-1015010
Количество на модель
1
№
8
Название детали
Шланг
Заводской номер
540-1104212
Количество на модель
№
9
Название детали
Переходник
Заводской номер
75450-1104294
Количество на модель
1
№
10
Название детали
Топливопровод
Заводской номер
75450-1104362
Количество на модель
1
№
11
Название детали
Трубка
Заводской номер
75450-1104382-01
Количество на модель
1
№
12
Название детали
Прокладка
Заводской номер
540A-1104519-01
Количество на модель
3
№
13
Название детали
Хомут
Заводской номер
549A-1113134
Количество на модель
2
№
14
Название детали
Скоба
Заводской номер
75211-6603724
Количество на модель
3
№
15
Название детали
Болт М6-6gх10
Заводской номер
201415
Количество на модель
3
№
16
Название детали
Болт М6-6gх30
Заводской номер
201424
Количество на модель
6
№
17
Название детали
Болт М12-6gх25
Заводской номер
201538
Количество на модель
4
№
18
Название детали
Гайка
Заводской номер
250508
Количество на модель
4
№
19
Название детали
Гайка М12-6Н
Заводской номер
250514
Количество на модель
4
№
20
Название детали
Шайба
Заводской номер
252004
Количество на модель
9
№
21
Название детали
Шайба 12
Заводской номер
252007
Количество на модель
4
№
22
Название детали
Шайба
Заводской номер
252134
Количество на модель
13
№
23
Название детали
Шайба
Заводской номер
252137
Количество на модель
4
№
24
Название детали
Угольник
Заводской номер
344512
Количество на модель
2
№
25
Название детали
Скоба
Заводской номер
344662
Количество на модель
3
№
26
Название детали
Кляммер
Заводской номер
379198
Количество на модель
3
№
27
Название детали
Шланг
Заводской номер
AS 10026SS
Количество на модель
1
№
28
Название детали
Хомут
Заводской номер
NORMA TORRO S25-40/971
Количество на модель
14
№
29
Название детали
Трубка подвода топлива
Заводской номер
7545-1104120
Количество на модель
1
№
30
Название детали
Трубка
Заводской номер
75450-1104121
Количество на модель
1
№
31
Название детали
Топливопровод
Заводской номер
7421-1104590
Количество на модель
1
№
32
Название детали
Болт М12х25
Заводской номер
540-1018132
Количество на модель
2
№
33
Название детали
Хомут
Заводской номер
549-2105543
Количество на модель
2
№
34
Название детали
прокладка
Заводской номер
540-2917144
Количество на модель
4
№
35
Название детали
Угольник
Заводской номер
314514
Количество на модель
1
№
36
Название детали
Угольник
Заводской номер
344506
Количество на модель
1
№
37
Название детали
Ниппель
Заводской номер
344770
Количество на модель
1
№
38
Название детали
Кран
Заводской номер
12-3520010-10
Количество на модель
1
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Топливопровод | 75450-1104370 | 1 | 1 | 1 | |||
| 2 | Топливопровод | 75450-1104420 | 1 | 1 | 2 | |||
| 3 | Топливопровод | 75450-1104460-01 | 1 | 1 | 3 | |||
| 4 | Топливопровод | 75450-1104550 | 1 | 1 | 4 | |||
| 5 | Топливопровод | 75450-1104560-01 | 5 | |||||
| 6 | Насос топливозакачивающий | 7512-1113010 | 1 | 1 | 6 | |||
| 7 | Обогреватель топлива | 75450-1138010 | 1 | 1 | 7 | |||
| 8 | Шланг соединительный | 540A-1015010 | 1 | 1 | 8 | |||
| 9 | Шланг | 540-1104212 | 9 | |||||
| 10 | Переходник | 75450-1104294 | 1 | 1 | 10 | |||
| 11 | Топливопровод | 75450-1104362 | 1 | 1 | 11 | |||
| 12 | Трубка | 75450-1104382-01 | 1 | 1 | 12 | |||
| 13 | Прокладка | 540A-1104519-01 | 3 | 3 | 13 | |||
| 14 | Хомут | 549A-1113134 | 2 | 2 | 14 | |||
| 15 | Скоба | 75211-6603724 | 3 | 3 | 15 | |||
| 16 | Болт М6-6gх10 | 201415 | 3 | 3 | 16 | |||
| 17 | Болт М6-6gх30 | 201424 | 6 | 6 | 17 | |||
| 18 | Болт М12-6gх25 | 201538 | 4 | 4 | 18 | |||
| 19 | Гайка | 250508 | 4 | 4 | 19 | |||
| 20 | Гайка М12-6Н | 250514 | 4 | 4 | 20 | |||
| 21 | Шайба | 252004 | 9 | 9 | 21 | |||
| 22 | Шайба 12 | 252007 | 4 | 4 | 22 | |||
| 23 | Шайба | 252134 | 13 | 13 | 23 | |||
| 24 | Шайба | 252137 | 4 | 4 | 24 | |||
| 25 | Угольник | 344512 | 2 | 2 | 25 | |||
| 26 | Скоба | 344662 | 3 | 3 | 26 | |||
| 27 | Кляммер | 379198 | 3 | 3 | 27 | |||
| 28 | Шланг | AS 10026SS | 1 | 1 | 28 | |||
| 29 | Хомут | NORMA TORRO S25-40/971 | 14 | 14 | 29 | |||
| 30 | Трубка подвода топлива | 7545-1104120 | 1 | 1 | 30 | |||
| 31 | Трубка | 75450-1104121 | 1 | 1 | 31 | |||
| 32 | Топливопровод | 7421-1104590 | 1 | 1 | 32 | |||
| 33 | Болт М12х25 | 540-1018132 | 2 | 2 | 33 | |||
| 34 | Хомут | 549-2105543 | 2 | 2 | 34 | |||
| 35 | прокладка | 540-2917144 | 4 | 4 | 35 | |||
| 36 | Угольник | 314514 | 1 | 1 | 36 | |||
| 37 | Угольник | 344506 | 1 | 1 | 37 | |||
| 38 | Ниппель | 344770 | 1 | 1 | 38 | |||
| 39 | Кран | 12-3520010-10 | 1 | 1 | 39 |
