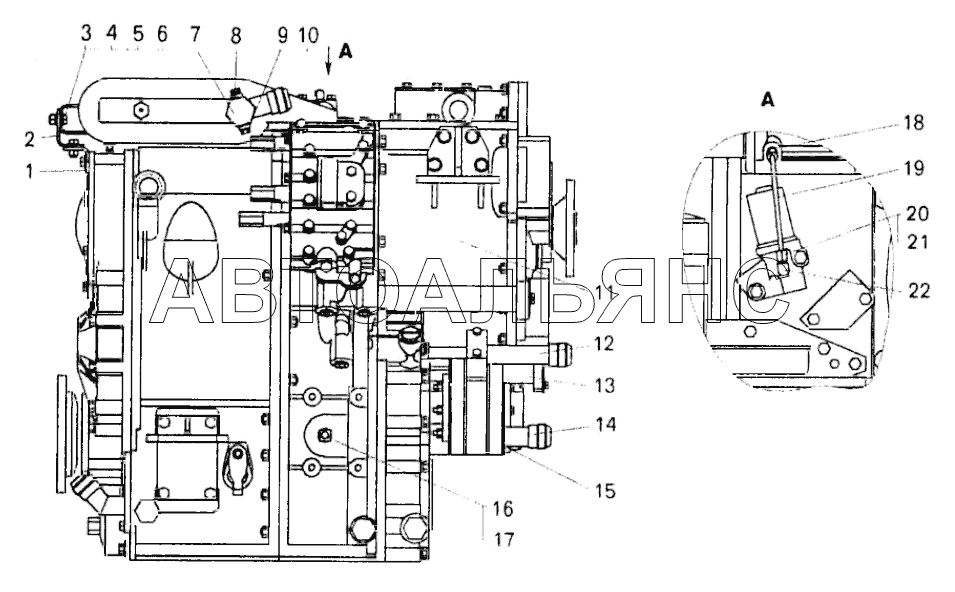

Передача гидромеханическая. Трубопроводы;Hydromechanical gear unit assembly
100%
Название детали
Кронштейн
Заводской номер
75450-1716023
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
75450-1716078
Количество на модель
1
№
2
Название детали
Болт М12-6gх30
Заводской номер
201540
Количество на модель
4
№
3
Название детали
Гайка М12-6Н
Заводской номер
250514
Количество на модель
4
№
4
Название детали
Шайба 12
Заводской номер
252007
Количество на модель
8
№
5
Название детали
Шайба
Заводской номер
252137
Количество на модель
4
№
6
Название детали
Подпорный клапан
Заводской номер
75450-1712300
Количество на модель
1
№
7
Название детали
Пробка КГ 3/8"
Заводской номер
262543
Количество на модель
1
№
8
Название детали
прокладка
Заводской номер
540-2917144
Количество на модель
1
№
9
Название детали
Пробка
Заводской номер
344364
Количество на модель
1
№
10
Название детали
Коробка передач
Заводской номер
75450-1700006
Количество на модель
1
№
11
Название детали
Патрубок
Заводской номер
75450-1704500
Количество на модель
1
№
12
Название детали
Труба нагнетательная
Заводской номер
75450-1704620
Количество на модель
1
№
13
Название детали
Патрубок сливной
Заводской номер
75450-1704610
Количество на модель
1
№
14
Название детали
КОЛЬЦО
Заводской номер
034-040-36-2-6
Количество на модель
4
№
15
Название детали
Шайба
Заводской номер
540-1105226
Количество на модель
2
№
16
Название детали
Датчик частоты
Заводской номер
ДЧ-01
Количество на модель
2
№
17
Название детали
Преобразователь частоты
Заводской номер
ДЧХ-8М-Г
Количество на модель
2
№
17
Название детали
Ниппель
Заводской номер
379497
Количество на модель
1
№
18
Название детали
Трубка подводящая
Заводской номер
7555-1712686-10
Количество на модель
1
№
19
Название детали
Муфта конусная 6
Заводской номер
379277
Количество на модель
2
№
20
Название детали
Гайка накидная
Заводской номер
401120
Количество на модель
2
№
21
Название детали
Угольник
Заводской номер
344503
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 75450-1716023 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 75450-1716078 | 1 | 1 | 2 | |||
| 3 | Болт М12-6gх30 | 201540 | 4 | 4 | 3 | |||
| 4 | Гайка М12-6Н | 250514 | 4 | 4 | 4 | |||
| 5 | Шайба 12 | 252007 | 8 | 8 | 5 | |||
| 6 | Шайба | 252137 | 4 | 4 | 6 | |||
| 7 | Подпорный клапан | 75450-1712300 | 1 | 1 | 7 | |||
| 8 | Пробка КГ 3/8" | 262543 | 1 | 1 | 8 | |||
| 9 | прокладка | 540-2917144 | 1 | 1 | 9 | |||
| 10 | Пробка | 344364 | 1 | 1 | 10 | |||
| 11 | Коробка передач | 75450-1700006 | 1 | 1 | 11 | |||
| 12 | Патрубок | 75450-1704500 | 1 | 1 | 12 | |||
| 13 | Труба нагнетательная | 75450-1704620 | 1 | 1 | 13 | |||
| 14 | Патрубок сливной | 75450-1704610 | 1 | 1 | 14 | |||
| 15 | КОЛЬЦО | 034-040-36-2-6 | 4 | 4 | 15 | |||
| 16 | Шайба | 540-1105226 | 2 | 2 | 16 | |||
| 17 | Датчик частоты | ДЧ-01 | 2 | 2 | 17 | |||
| 17 | Преобразователь частоты | ДЧХ-8М-Г | 2 | 2 | 17 | |||
| 18 | Ниппель | 379497 | 1 | 1 | 18 | |||
| 19 | Трубка подводящая | 7555-1712686-10 | 1 | 1 | 19 | |||
| 20 | Муфта конусная 6 | 379277 | 2 | 2 | 20 | |||
| 21 | Гайка накидная | 401120 | 2 | 2 | 21 | |||
| 22 | Угольник | 344503 | 1 | 1 | 22 |
