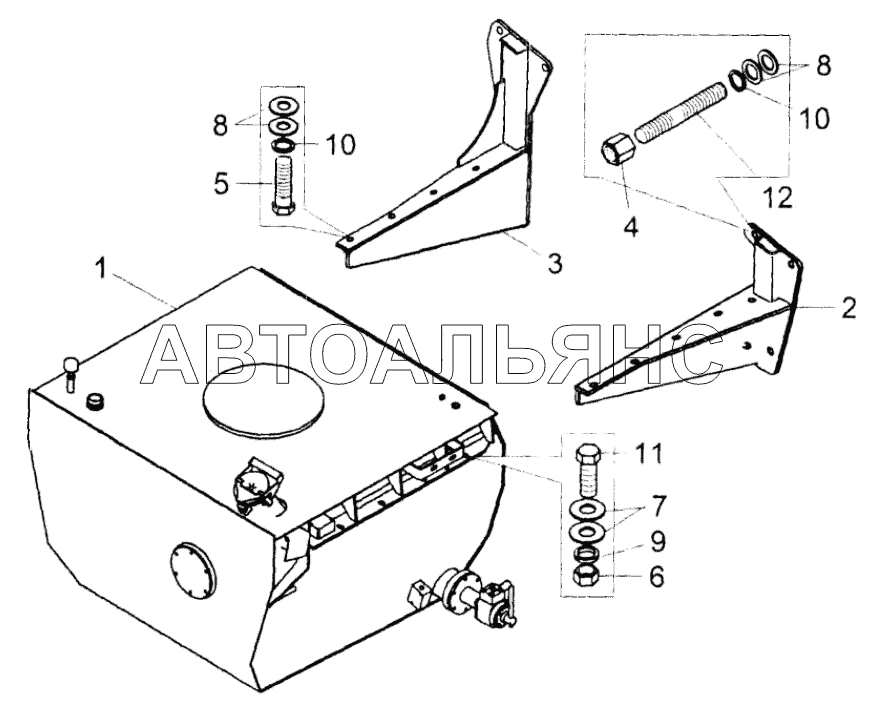

Установка топливного бака;Mounting of fuel tank
100%
Название детали
Бак топливный
Заводской номер
7545-1101010
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
7545-1101100
Количество на модель
1
№
2
Название детали
Кронштейн
Заводской номер
7545-1101340
Количество на модель
1
№
3
Название детали
Гайка
Заводской номер
525-3101040
Количество на модель
5
№
4
Название детали
Болт
Заводской номер
202302
Количество на модель
1
№
5
Название детали
Гайка М14х1,5-6Н
Заводской номер
250559
Количество на модель
8
№
6
Название детали
Шайба
Заводской номер
252016
Количество на модель
16
№
7
Название детали
Шайба
Заводской номер
252020
Количество на модель
14
№
8
Название детали
Шайба 14.ОТ
Заводской номер
252138
Количество на модель
8
№
9
Название детали
Шайба
Заводской номер
252142
Количество на модель
6
№
10
Название детали
Болт
Заводской номер
340746
Количество на модель
8
№
11
Название детали
Шпилька
Заводской номер
373675
Количество на модель
5
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Бак топливный | 7545-1101010 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 7545-1101100 | 1 | 1 | 2 | |||
| 3 | Кронштейн | 7545-1101340 | 1 | 1 | 3 | |||
| 4 | Гайка | 525-3101040 | 5 | 5 | 4 | |||
| 5 | Болт | 202302 | 1 | 1 | 5 | |||
| 6 | Гайка М14х1,5-6Н | 250559 | 8 | 8 | 6 | |||
| 7 | Шайба | 252016 | 16 | 16 | 7 | |||
| 8 | Шайба | 252020 | 14 | 14 | 8 | |||
| 9 | Шайба 14.ОТ | 252138 | 8 | 8 | 9 | |||
| 10 | Шайба | 252142 | 6 | 6 | 10 | |||
| 11 | Болт | 340746 | 8 | 8 | 11 | |||
| 12 | Шпилька | 373675 | 5 | 5 | 12 |
