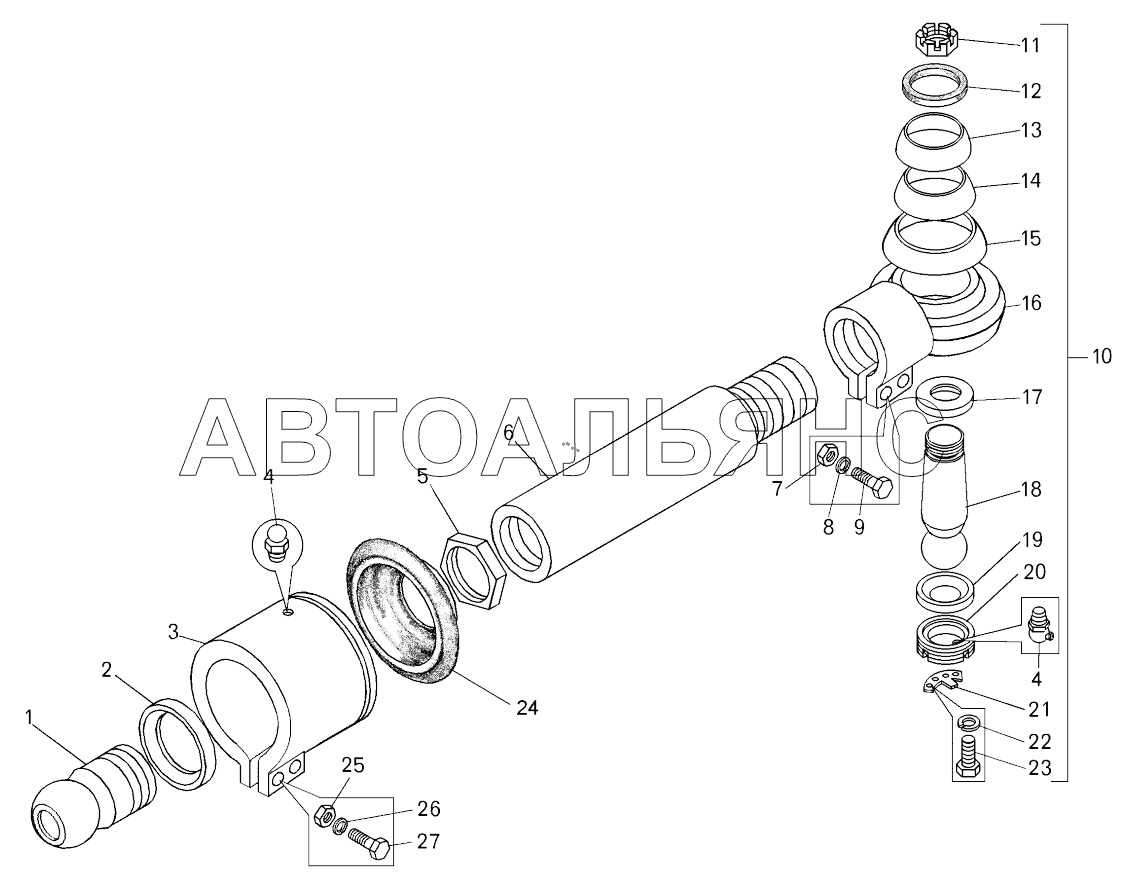

Тяга рулевой трапеции;Steering trapezoid link
100%
Название детали
Цапфа сферическая
Заводской номер
7523-3003064
Количество на модель
1
№
1
Название детали
Кольцо сферическое нижнее
Заводской номер
7523-3003079
Количество на модель
1
№
2
Название детали
Наконечник штока
Заводской номер
7548-3429340
Количество на модель
1
№
3
Название детали
Масленка
Заводской номер
2.3.90. ЦХР
Количество на модель
2
№
4
Название детали
Гайка
Заводской номер
342410
Количество на модель
1
№
5
Название детали
Тяга рулевой трапеции
Заводской номер
75474-3003054
Количество на модель
1
№
6
Название детали
Гайка MH
Заводской номер
250558
Количество на модель
2
№
7
Название детали
Шайба 14.ОТ
Заводской номер
252138
Количество на модель
2
№
8
Название детали
Болт
Заводской номер
201596
Количество на модель
2
№
9
Название детали
Наконечник тяги правый
Заводской номер
7523-3003060
Количество на модель
1
№
10
Название детали
Гайка
Заводской номер
342370
Количество на модель
1
№
11
Название детали
Кольцо распорное
Заводской номер
540-3003072
Количество на модель
1
№
12
Название детали
Шайба защитная верхняя
Заводской номер
540-3003074-20
Количество на модель
1
№
13
Название детали
Шайба защитная средняя
Заводской номер
540-3003076-20
Количество на модель
1
№
14
Название детали
Шайба защитная нижняя
Заводской номер
540-3003075-20
Количество на модель
1
№
15
Название детали
Наконечник
Заводской номер
7523-3003062
Количество на модель
1
№
16
Название детали
Кольцо сферическое
Заводской номер
540-3003078
Количество на модель
1
№
17
Название детали
Палец шаровой
Заводской номер
540-3003032-10
Количество на модель
1
№
18
Название детали
Кольцо сферическое нижнее
Заводской номер
540-3003079
Количество на модель
1
№
19
Название детали
Пробка
Заводской номер
7523-3003073
Количество на модель
1
№
20
Название детали
Пластина стопорная
Заводской номер
540-3003088
Количество на модель
1
№
21
Название детали
Шайба
Заводской номер
252134
Количество на модель
2
№
22
Название детали
Болт
Заводской номер
201418
Количество на модель
2
№
23
Название детали
Муфта защитная
Заводской номер
7521-3577092
Количество на модель
1
№
24
Название детали
Гайка М12-6Н
Заводской номер
250514
Количество на модель
2
№
25
Название детали
Шайба
Заводской номер
252137
Количество на модель
2
№
26
Название детали
Болт
Заводской номер
340321
Количество на модель
2
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Цапфа сферическая | 7523-3003064 | 1 | 1 | 1 | |||
| 2 | Кольцо сферическое нижнее | 7523-3003079 | 1 | 1 | 2 | |||
| 3 | Наконечник штока | 7548-3429340 | 1 | 1 | 3 | |||
| 4 | Масленка | 2.3.90. ЦХР | 2 | 2 | 4 | |||
| 5 | Гайка | 342410 | 1 | 1 | 5 | |||
| 6 | Тяга рулевой трапеции | 75474-3003054 | 1 | 1 | 6 | |||
| 7 | Гайка MH | 250558 | 2 | 2 | 7 | |||
| 8 | Шайба 14.ОТ | 252138 | 2 | 2 | 8 | |||
| 9 | Болт | 201596 | 2 | 2 | 9 | |||
| 10 | Наконечник тяги правый | 7523-3003060 | 1 | 1 | 10 | |||
| 11 | Гайка | 342370 | 1 | 1 | 11 | |||
| 12 | Кольцо распорное | 540-3003072 | 1 | 1 | 12 | |||
| 13 | Шайба защитная верхняя | 540-3003074-20 | 1 | 1 | 13 | |||
| 14 | Шайба защитная средняя | 540-3003076-20 | 1 | 1 | 14 | |||
| 15 | Шайба защитная нижняя | 540-3003075-20 | 1 | 1 | 15 | |||
| 16 | Наконечник | 7523-3003062 | 1 | 1 | 16 | |||
| 17 | Кольцо сферическое | 540-3003078 | 1 | 1 | 17 | |||
| 18 | Палец шаровой | 540-3003032-10 | 1 | 1 | 18 | |||
| 19 | Кольцо сферическое нижнее | 540-3003079 | 1 | 1 | 19 | |||
| 20 | Пробка | 7523-3003073 | 1 | 1 | 20 | |||
| 21 | Пластина стопорная | 540-3003088 | 1 | 1 | 21 | |||
| 22 | Шайба | 252134 | 2 | 2 | 22 | |||
| 23 | Болт | 201418 | 2 | 2 | 23 | |||
| 24 | Муфта защитная | 7521-3577092 | 1 | 1 | 24 | |||
| 25 | Гайка М12-6Н | 250514 | 2 | 2 | 25 | |||
| 26 | Шайба | 252137 | 2 | 2 | 26 | |||
| 27 | Болт | 340321 | 2 | 2 | 27 |
