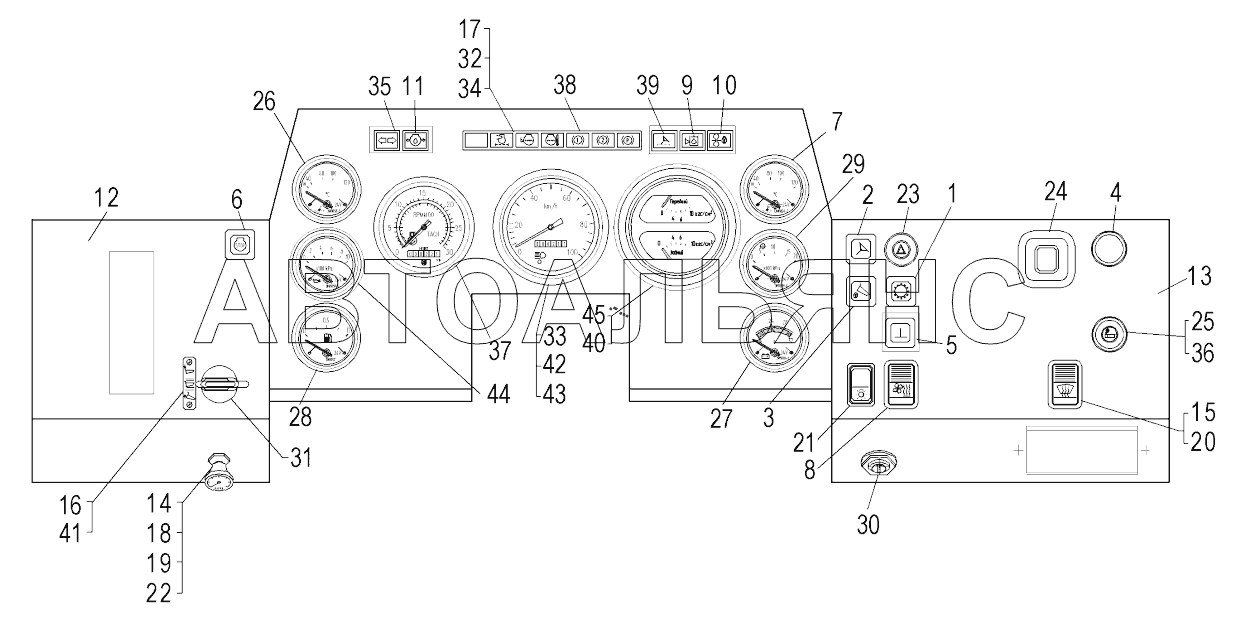

Установка панели приборов на самосвале БелАЗ-7547;Mounting of instrumentation panel on dump truck BELAZ-7547
100%
Название детали
Выключатель системы управления ГМП
Заводской номер
7920-3710052
Количество на модель
1
№
1
Название детали
Выключатель дублирующего привода руля
Заводской номер
7822-3710060
Количество на модель
1
№
2
Название детали
Выключатель блокировки опускания платформы
Заводской номер
75481-3710080
Количество на модель
1
№
3
Название детали
Пробка
Заводской номер
540-1108060
Количество на модель
1
№
4
Название детали
Выключатель «массы»
Заводской номер
7547-3710208
Количество на модель
1
№
5
Название детали
Выключатель останова двигателя
Заводской номер
75481-3710212
Количество на модель
1
№
6
Название детали
Указатель
Заводской номер
ЭИ 8058М-5
Количество на модель
1
№
7
Название детали
Переключатель отопителя кабины
Заводской номер
75481-3710230
Количество на модель
1
№
8
Название детали
Фонарь контрольной лампы
Заводской номер
6820-3803018
Количество на модель
1
№
9
Название детали
Лампа контрольная
Заводской номер
24.3803-126
Количество на модель
1
№
9
Название детали
Контрольная лампа блокировки ГТ
Заводской номер
75481-3803214
Количество на модель
1
№
10
Название детали
Лампа контрольная
Заводской номер
24.3803-182
Количество на модель
1
№
10
Название детали
Лампы контрольные
Заводской номер
24.3803-129
Количество на модель
1
№
11
Название детали
Контрольная лампа включения ЭФУ
Заводской номер
7540D-3803113
Количество на модель
1
№
11
Название детали
Панель приборов левая
Заводской номер
75481-5325011
Количество на модель
1
№
12
Название детали
Панель приборов правая
Заводской номер
75483-5325010-10
Количество на модель
1
№
13
Название детали
Ручка выключателя
Заводской номер
7522-3709013
Количество на модель
1
№
14
Название детали
Рамка выключателей
Заводской номер
5336-3710015
Количество на модель
2
№
15
Название детали
Табличка
Заводской номер
75303-3903076
Количество на модель
1
№
16
Название детали
Винт М4-6gх10
Заводской номер
220051
Количество на модель
2
№
17
Название детали
Винт
Заводской номер
341425
Количество на модель
1
№
18
Название детали
Гайка М10х1-6Н
Заводской номер
250513
Количество на модель
1
№
19
Название детали
Переключатель отопителя
Заводской номер
П147-04.36
Количество на модель
1
№
20
Название детали
Переключатель
Заводской номер
0974-01.02
Количество на модель
1
№
21
Название детали
Выключатель
Заводской номер
ВК416М-01
Количество на модель
1
№
22
Название детали
Выключатель аварийной сигнализации 32.3710М
Заводской номер
32.3710М
Количество на модель
1
№
23
Название детали
Табло
Заводской номер
ЦИКС.467845.004
Количество на модель
1
№
24
Название детали
Прикуриватель
Заводской номер
11.3725
Количество на модель
1
№
25
Название детали
Указатель температуры
Заводской номер
ЭИ 8058М
Количество на модель
1
№
26
Название детали
Указатель
Заводской номер
ЭИ 8056М-1
Количество на модель
1
№
27
Название детали
Указатель уровня топлива
Заводской номер
ЭИ 8057М-1
Количество на модель
1
№
28
Название детали
Указатель
Заводской номер
ЭИ 8059М-14
Количество на модель
1
№
29
Название детали
Замок- выключатель
Заводской номер
ВК856
Количество на модель
1
№
30
Название детали
Переключатель
Заводской номер
ПК-102
Количество на модель
1
№
31
Название детали
Планка
Заводской номер
ИБМЯ 754.342.018-02
Количество на модель
1
№
32
Название детали
Прибор показывающий спидометра
Заводской номер
87.3802
Количество на модель
1
№
33
Название детали
Прибор
Заводской номер
ПА8046.3П
Количество на модель
1
№
33
Название детали
Блок контрольных ламп
Заводской номер
БКЛ 3808.04
Количество на модель
1
№
34
Название детали
Лампа контрольная
Заводской номер
24.3803-07
Количество на модель
1
№
35
Название детали
Лампа контрольная
Заводской номер
2212.3803-07
Количество на модель
1
№
35
Название детали
Лампа
Заводской номер
А24-2
Количество на модель
1
№
36
Название детали
Тахометр
Заводской номер
121.3813-УХЛ
Количество на модель
1
№
37
Название детали
Панель приборов средняя
Заводской номер
75481-5325080-10
Количество на модель
1
№
38
Название детали
Контрольная лампа дублирующего привода руля
Заводской номер
75306-3803112
Количество на модель
1
№
39
Название детали
Патрон лампы
Заводской номер
ЛВ211-329
Количество на модель
3
№
40
Название детали
Патрон лампы
Заводской номер
5ПМ.575.006
Количество на модель
3
№
40
Название детали
Заклепка
Заводской номер
HERMAN НТН01Р А3х8-АL-ST-A
Количество на модель
2
№
41
Название детали
Крышка разъема
Заводской номер
87.3802002
Количество на модель
1
№
42
Название детали
Винт
Заводской номер
ТХ193-004
Количество на модель
1
№
43
Название детали
Указатель
Заводской номер
ЭИ 8059М-4
Количество на модель
1
№
44
Название детали
Приемник указателя давления
Заводской номер
УК168А
Количество на модель
1
№
45
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Выключатель системы управления ГМП | 7920-3710052 | 1 | 1 | 1 | |||
| 2 | Выключатель дублирующего привода руля | 7822-3710060 | 1 | 1 | 2 | |||
| 3 | Выключатель блокировки опускания платформы | 75481-3710080 | 1 | 1 | 3 | |||
| 4 | Пробка | 540-1108060 | 1 | 1 | 4 | |||
| 5 | Выключатель «массы» | 7547-3710208 | 1 | 1 | 5 | |||
| 6 | Выключатель останова двигателя | 75481-3710212 | 1 | 1 | 6 | |||
| 7 | Указатель | ЭИ 8058М-5 | 1 | 1 | 7 | |||
| 8 | Переключатель отопителя кабины | 75481-3710230 | 1 | 1 | 8 | |||
| 9 | Фонарь контрольной лампы | 6820-3803018 | 1 | 1 | 9 | |||
| 9 | Лампа контрольная | 24.3803-126 | 1 | 1 | 9 | |||
| 10 | Контрольная лампа блокировки ГТ | 75481-3803214 | 1 | 1 | 10 | |||
| 10 | Лампа контрольная | 24.3803-182 | 1 | 1 | 10 | |||
| 11 | Лампы контрольные | 24.3803-129 | 1 | 1 | 11 | |||
| 11 | Контрольная лампа включения ЭФУ | 7540D-3803113 | 1 | 1 | 11 | |||
| 12 | Панель приборов левая | 75481-5325011 | 1 | 1 | 12 | |||
| 13 | Панель приборов правая | 75483-5325010-10 | 1 | 1 | 13 | |||
| 14 | Ручка выключателя | 7522-3709013 | 1 | 1 | 14 | |||
| 15 | Рамка выключателей | 5336-3710015 | 2 | 2 | 15 | |||
| 16 | Табличка | 75303-3903076 | 1 | 1 | 16 | |||
| 17 | Винт М4-6gх10 | 220051 | 2 | 2 | 17 | |||
| 18 | Винт | 341425 | 1 | 1 | 18 | |||
| 19 | Гайка М10х1-6Н | 250513 | 1 | 1 | 19 | |||
| 20 | Переключатель отопителя | П147-04.36 | 1 | 1 | 20 | |||
| 21 | Переключатель | 0974-01.02 | 1 | 1 | 21 | |||
| 22 | Выключатель | ВК416М-01 | 1 | 1 | 22 | |||
| 23 | Выключатель аварийной сигнализации 32.3710М | 32.3710М | 1 | 1 | 23 | |||
| 24 | Табло | ЦИКС.467845.004 | 1 | 1 | 24 | |||
| 25 | Прикуриватель | 11.3725 | 1 | 1 | 25 | |||
| 26 | Указатель температуры | ЭИ 8058М | 1 | 1 | 26 | |||
| 27 | Указатель | ЭИ 8056М-1 | 1 | 1 | 27 | |||
| 28 | Указатель уровня топлива | ЭИ 8057М-1 | 1 | 1 | 28 | |||
| 29 | Указатель | ЭИ 8059М-14 | 1 | 1 | 29 | |||
| 30 | Замок- выключатель | ВК856 | 1 | 1 | 30 | |||
| 31 | Переключатель | ПК-102 | 1 | 1 | 31 | |||
| 32 | Планка | ИБМЯ 754.342.018-02 | 1 | 1 | 32 | |||
| 33 | Прибор показывающий спидометра | 87.3802 | 1 | 1 | 33 | |||
| 33 | Прибор | ПА8046.3П | 1 | 1 | 33 | |||
| 34 | Блок контрольных ламп | БКЛ 3808.04 | 1 | 1 | 34 | |||
| 35 | Лампа контрольная | 24.3803-07 | 1 | 1 | 35 | |||
| 35 | Лампа контрольная | 2212.3803-07 | 1 | 1 | 35 | |||
| 36 | Лампа | А24-2 | 1 | 1 | 36 | |||
| 37 | Тахометр | 121.3813-УХЛ | 1 | 1 | 37 | |||
| 38 | Панель приборов средняя | 75481-5325080-10 | 1 | 1 | 38 | |||
| 39 | Контрольная лампа дублирующего привода руля | 75306-3803112 | 1 | 1 | 39 | |||
| 40 | Патрон лампы | ЛВ211-329 | 3 | 3 | 40 | |||
| 40 | Патрон лампы | 5ПМ.575.006 | 3 | 3 | 40 | |||
| 41 | Заклепка | HERMAN НТН01Р А3х8-АL-ST-A | 2 | 2 | 41 | |||
| 42 | Крышка разъема | 87.3802002 | 1 | 1 | 42 | |||
| 43 | Винт | ТХ193-004 | 1 | 1 | 43 | |||
| 44 | Указатель | ЭИ 8059М-4 | 1 | 1 | 44 | |||
| 45 | Приемник указателя давления | УК168А | 1 | 1 | 45 |
