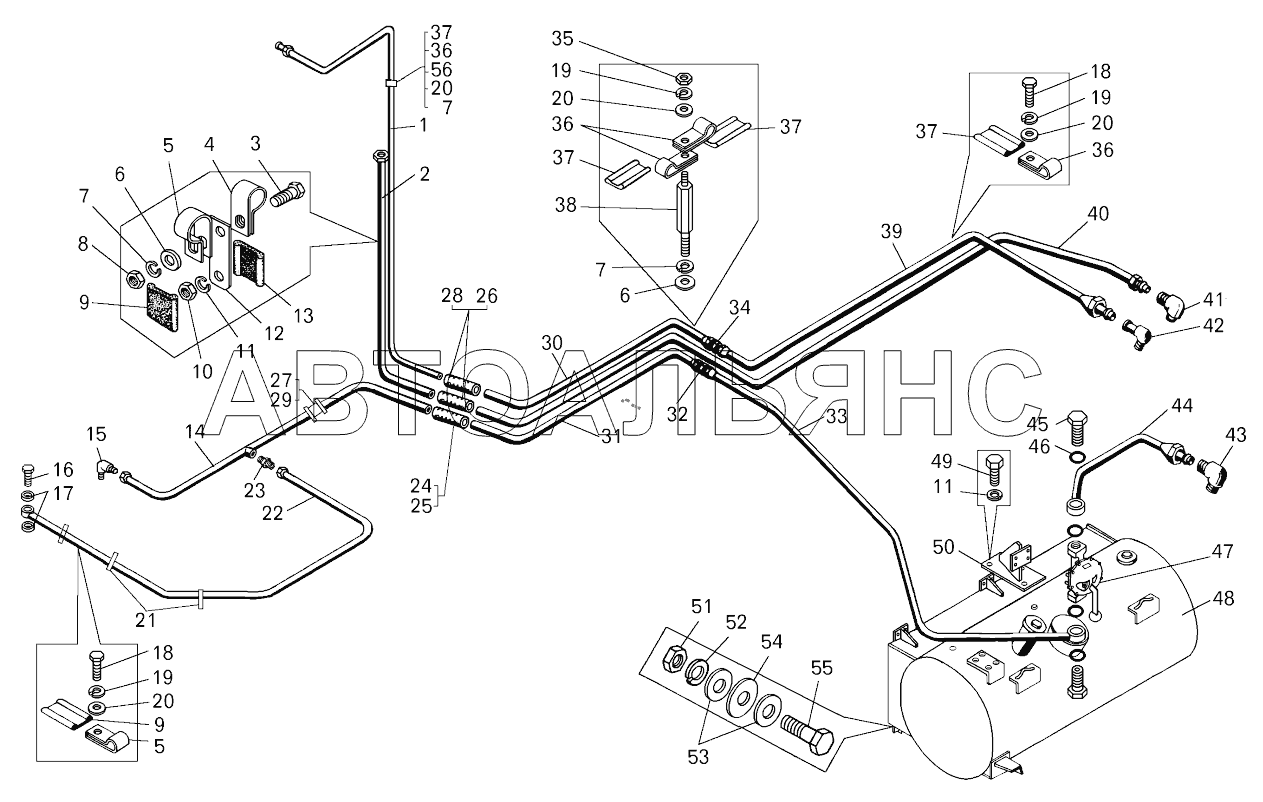

Установка топливного бака и топливопроводов на самосвале БелАЗ-7547;Mounting of fuel tank and fuel supply pipes on the dump truck BELAZ-7547
100%
Название детали
Трубка отвода топлива от топливного насоса
Заводской номер
548А-1104516-10
Количество на модель
1
№
1
Название детали
Трубка слива топлива из форсунок
Заводской номер
548А-1104500-20
Количество на модель
1
№
2
Название детали
Болт М8-6gх20
Заводской номер
201456
Количество на модель
1
№
3
Название детали
Кляммер
Заводской номер
344614
Количество на модель
2
№
4
Название детали
Кляммер
Заводской номер
315412
Количество на модель
1
№
5
Название детали
Шайба 8
Заводской номер
252005
Количество на модель
3
№
6
Название детали
Шайба 8Т
Заводской номер
252135
Количество на модель
3
№
7
Шайба пружинная 8 гровер 8 оцинкованная 252135-П9, 252155-П9
Производитель
RedLorry
Цена
0.32 ₴
Наличие
В наличии
Заводской номер
252135-П2
Название детали
Гайка
Заводской номер
250510
Количество на модель
1
№
8
Гайка М8х1,25х8 S13 омедненная 406.1008102 250510, ГАЗ/КАМАЗ выпускной коллектор
Производитель
RedLorry
Цена
9.5 ₴
Наличие
В наличии
Заводской номер
406.1008102 250510
Название детали
Прокладка
Заводской номер
548А-1104696-01
Количество на модель
1
№
9
Название детали
Гайка М10-6Н
Заводской номер
250512
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
252136
Количество на модель
4
№
11
Шайба пружинная 10 (гровер) оцинкованная 1/05168/77
Производитель
RedLorry
Цена
0.61 ₴
Наличие
В наличии
Заводской номер
1/05168/77
Название детали
Рычаг короткий
Заводской номер
548А-1104928
Количество на модель
1
№
12
Название детали
Прокладка
Заводской номер
548А-1104694-01
Количество на модель
1
№
13
Название детали
Топливопровод
Заводской номер
75485-1104558
Количество на модель
1
№
14
Название детали
Топливопровод к фильтру
Заводской номер
75485-1104557
Количество на модель
1
№
14
Название детали
Угольник
Заводской номер
379652
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
540А-1018132
Количество на модель
1
№
16
Название детали
прокладка
Заводской номер
540-2917144
Количество на модель
2
№
17
Название детали
Болт
Заводской номер
201420
Количество на модель
5
№
18
Название детали
Шайба
Заводской номер
252134
Количество на модель
6
№
19
Название детали
Шайба
Заводской номер
252004
Количество на модель
6
№
20
Название детали
Хомут 60
Заводской номер
344428
Количество на модель
2
№
21
Название детали
Топливопровод
Заводской номер
548А-1104120-10
Количество на модель
1
№
22
Название детали
Ниппель
Заводской номер
379497
Количество на модель
1
№
23
Название детали
Шланг
Заводской номер
540-3509276
Количество на модель
1
№
24
Название детали
Хомут
Заводской номер
TORRO S1627/1271
Количество на модель
2
№
25
Название детали
Шланг
Заводской номер
540-1303067
Количество на модель
2
№
26
Название детали
Хомут 70
Заводской номер
344429
Количество на модель
1
№
27
Название детали
Хомут
Заводской номер
TORRO S1222/971
Количество на модель
4
№
28
Название детали
Вкладыш
Заводской номер
540А-3506988
Количество на модель
1
№
29
Название детали
Трубка отвода топлива промежуточная
Заводской номер
7523-1104525
Количество на модель
1
№
30
Название детали
Топливопровод промежуточный
Заводской номер
7523-1104550
Количество на модель
1
№
31
Название детали
Ниппель
Заводской номер
344757
Количество на модель
1
№
32
Название детали
Топливопровод
Заводской номер
7523-1104562
Количество на модель
1
№
33
Название детали
Ниппель
Заводской номер
344770
Количество на модель
1
№
34
Название детали
Гайка
Заводской номер
250508
Количество на модель
1
№
35
Название детали
Кляммер
Заводской номер
379198
Количество на модель
8
№
36
Название детали
прокладка
Заводской номер
540А-1104519-01
Количество на модель
9
№
37
Название детали
Шпилька
Заводской номер
341025
Количество на модель
1
№
38
Название детали
Трубка отвода топлива
Заводской номер
7523-1104560
Количество на модель
1
№
39
Название детали
Трубка слива топлива
Заводской номер
7523-1104520
Количество на модель
1
№
40
Название детали
Угольник
Заводской номер
344503
Количество на модель
1
№
41
Название детали
Угольник
Заводской номер
344525
Количество на модель
1
№
42
Название детали
Угольник
Заводской номер
379659
Количество на модель
1
№
43
Название детали
Топливопровод от бака к насосу
Заводской номер
7523-1104420
Количество на модель
1
№
44
Название детали
Зажимной болт
Заводской номер
540-2917139
Количество на модель
2
№
45
Название детали
Кольцо
Заводской номер
025-030-30-2-3
Количество на модель
4
№
46
Название детали
Насос ручной
Заводской номер
75481-1133010
Количество на модель
1
№
47
Название детали
Бак топливный
Заводской номер
75483-1101010
Количество на модель
1
№
48
Название детали
Болт
Заводской номер
201497
Количество на модель
3
№
49
Название детали
Кронштейн
Заводской номер
7523-1113052
Количество на модель
1
№
50
Название детали
Гайка
Заводской номер
250562
Количество на модель
10
№
51
Название детали
Шайба 18ОТ
Заводской номер
252140
Количество на модель
10
№
52
Название детали
Шайба 18
Заводской номер
252018
Количество на модель
20
№
53
Название детали
Шайба
Заводской номер
376128
Количество на модель
24
№
54
Название детали
Болт
Заводской номер
202172
Количество на модель
10
№
55
Название детали
Болт
Заводской номер
200275
Количество на модель
1
№
56
Название детали
Болт
Заводской номер
201418
Количество на модель
4
№
57
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Трубка отвода топлива от топливного насоса | 548А-1104516-10 | 1 | 1 | 1 | |||||||||||||||||||||
| 2 | Трубка слива топлива из форсунок | 548А-1104500-20 | 1 | 1 | 2 | |||||||||||||||||||||
| 3 | Болт М8-6gх20 | 201456 | 1 | 1 | 3 | |||||||||||||||||||||
| 4 | Кляммер | 344614 | 2 | 2 | 4 | |||||||||||||||||||||
| 5 | Кляммер | 315412 | 1 | 1 | 5 | |||||||||||||||||||||
| 6 | Шайба 8 | 252005 | 3 | 3 | 6 | |||||||||||||||||||||
| 7 | Шайба 8Т | 252135 | 3 | 3 | 7 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 8 | Гайка | 250510 | 1 | 1 | 8 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 9 | Прокладка | 548А-1104696-01 | 1 | 1 | 9 | |||||||||||||||||||||
| 10 | Гайка М10-6Н | 250512 | 1 | 1 | 10 | |||||||||||||||||||||
| 11 | Шайба | 252136 | 4 | 4 | 11 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 12 | Рычаг короткий | 548А-1104928 | 1 | 1 | 12 | |||||||||||||||||||||
| 13 | Прокладка | 548А-1104694-01 | 1 | 1 | 13 | |||||||||||||||||||||
| 14 | Топливопровод | 75485-1104558 | 1 | 1 | 14 | |||||||||||||||||||||
| 14 | Топливопровод к фильтру | 75485-1104557 | 1 | 1 | 14 | |||||||||||||||||||||
| 15 | Угольник | 379652 | 1 | 1 | 15 | |||||||||||||||||||||
| 16 | Болт | 540А-1018132 | 1 | 1 | 16 | |||||||||||||||||||||
| 17 | прокладка | 540-2917144 | 2 | 2 | 17 | |||||||||||||||||||||
| 18 | Болт | 201420 | 5 | 5 | 18 | |||||||||||||||||||||
| 19 | Шайба | 252134 | 6 | 6 | 19 | |||||||||||||||||||||
| 20 | Шайба | 252004 | 6 | 6 | 20 | |||||||||||||||||||||
| 21 | Хомут 60 | 344428 | 2 | 2 | 21 | |||||||||||||||||||||
| 22 | Топливопровод | 548А-1104120-10 | 1 | 1 | 22 | |||||||||||||||||||||
| 23 | Ниппель | 379497 | 1 | 1 | 23 | |||||||||||||||||||||
| 24 | Шланг | 540-3509276 | 1 | 1 | 24 | |||||||||||||||||||||
| 25 | Хомут | TORRO S1627/1271 | 2 | 2 | 25 | |||||||||||||||||||||
| 26 | Шланг | 540-1303067 | 2 | 2 | 26 | |||||||||||||||||||||
| 27 | Хомут 70 | 344429 | 1 | 1 | 27 | |||||||||||||||||||||
| 28 | Хомут | TORRO S1222/971 | 4 | 4 | 28 | |||||||||||||||||||||
| 29 | Вкладыш | 540А-3506988 | 1 | 1 | 29 | |||||||||||||||||||||
| 30 | Трубка отвода топлива промежуточная | 7523-1104525 | 1 | 1 | 30 | |||||||||||||||||||||
| 31 | Топливопровод промежуточный | 7523-1104550 | 1 | 1 | 31 | |||||||||||||||||||||
| 32 | Ниппель | 344757 | 1 | 1 | 32 | |||||||||||||||||||||
| 33 | Топливопровод | 7523-1104562 | 1 | 1 | 33 | |||||||||||||||||||||
| 34 | Ниппель | 344770 | 1 | 1 | 34 | |||||||||||||||||||||
| 35 | Гайка | 250508 | 1 | 1 | 35 | |||||||||||||||||||||
| 36 | Кляммер | 379198 | 8 | 8 | 36 | |||||||||||||||||||||
| 37 | прокладка | 540А-1104519-01 | 9 | 9 | 37 | |||||||||||||||||||||
| 38 | Шпилька | 341025 | 1 | 1 | 38 | |||||||||||||||||||||
| 39 | Трубка отвода топлива | 7523-1104560 | 1 | 1 | 39 | |||||||||||||||||||||
| 40 | Трубка слива топлива | 7523-1104520 | 1 | 1 | 40 | |||||||||||||||||||||
| 41 | Угольник | 344503 | 1 | 1 | 41 | |||||||||||||||||||||
| 42 | Угольник | 344525 | 1 | 1 | 42 | |||||||||||||||||||||
| 43 | Угольник | 379659 | 1 | 1 | 43 | |||||||||||||||||||||
| 44 | Топливопровод от бака к насосу | 7523-1104420 | 1 | 1 | 44 | |||||||||||||||||||||
| 45 | Зажимной болт | 540-2917139 | 2 | 2 | 45 | |||||||||||||||||||||
| 46 | Кольцо | 025-030-30-2-3 | 4 | 4 | 46 | |||||||||||||||||||||
| 47 | Насос ручной | 75481-1133010 | 1 | 1 | 47 | |||||||||||||||||||||
| 48 | Бак топливный | 75483-1101010 | 1 | 1 | 48 | |||||||||||||||||||||
| 49 | Болт | 201497 | 3 | 3 | 49 | |||||||||||||||||||||
| 50 | Кронштейн | 7523-1113052 | 1 | 1 | 50 | |||||||||||||||||||||
| 51 | Гайка | 250562 | 10 | 10 | 51 | |||||||||||||||||||||
| 52 | Шайба 18ОТ | 252140 | 10 | 10 | 52 | |||||||||||||||||||||
| 53 | Шайба 18 | 252018 | 20 | 20 | 53 | |||||||||||||||||||||
| 54 | Шайба | 376128 | 24 | 24 | 54 | |||||||||||||||||||||
| 55 | Болт | 202172 | 10 | 10 | 55 | |||||||||||||||||||||
| 56 | Болт | 200275 | 1 | 1 | 56 | |||||||||||||||||||||
| 57 | Болт | 201418 | 4 | 4 | 57 | |||||||||||||||||||||
