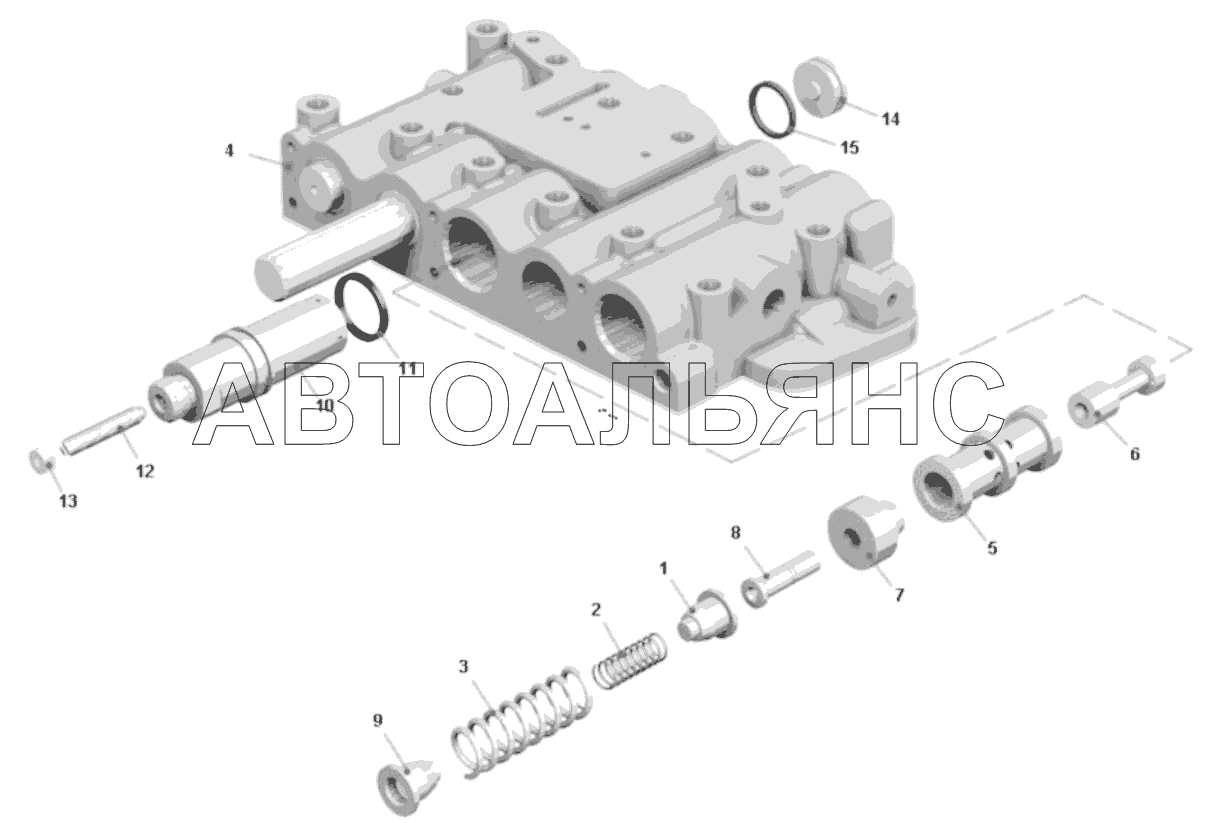

Коробка золотниковая. Регулятор главного давления;Spool-valve box. Main pressure regulator
100%
Название детали
Опора в сборе
Заводской номер
7548-1712230
Количество на модель
1
№
1
Название детали
Внешняя пружина
Заводской номер
540-1701424
Количество на модель
1
№
2
Название детали
Пружина
Заводской номер
540-1712159-10
Количество на модель
1
№
3
Название детали
Корпус золотников
Заводской номер
7556-1712212
Количество на модель
1
№
4
Название детали
Гильза главного давления
Заводской номер
7548-1712222-10
Количество на модель
1
№
5
Название детали
Золотник
Заводской номер
7548-1712224
Количество на модель
1
№
6
Название детали
Гильза толкателя
Заводской номер
7548-1712226-10
Количество на модель
1
№
7
Название детали
Толкатель
Заводской номер
7548-1712228
Количество на модель
1
№
8
Название детали
Опора пружин
Заводской номер
7548-1712234
Количество на модель
1
№
9
Название детали
Крышка
Заводской номер
7548-1712238
Количество на модель
1
№
10
Название детали
КОЛЬЦО
Заводской номер
034-040-36-2-6
Количество на модель
1
№
11
Название детали
Винт регулировочный
Заводской номер
7548-1712336
Количество на модель
3
№
12
Название детали
Гайка М10-6Н
Заводской номер
250512
Количество на модель
2
№
13
Название детали
Крышка
Заводской номер
7548-1712332
Количество на модель
3
№
14
Название детали
Кольцо
Заводской номер
029-035-36-2-6
Количество на модель
9
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Опора в сборе | 7548-1712230 | 1 | 1 | 1 | |||
| 2 | Внешняя пружина | 540-1701424 | 1 | 1 | 2 | |||
| 3 | Пружина | 540-1712159-10 | 1 | 1 | 3 | |||
| 4 | Корпус золотников | 7556-1712212 | 1 | 1 | 4 | |||
| 5 | Гильза главного давления | 7548-1712222-10 | 1 | 1 | 5 | |||
| 6 | Золотник | 7548-1712224 | 1 | 1 | 6 | |||
| 7 | Гильза толкателя | 7548-1712226-10 | 1 | 1 | 7 | |||
| 8 | Толкатель | 7548-1712228 | 1 | 1 | 8 | |||
| 9 | Опора пружин | 7548-1712234 | 1 | 1 | 9 | |||
| 10 | Крышка | 7548-1712238 | 1 | 1 | 10 | |||
| 11 | КОЛЬЦО | 034-040-36-2-6 | 1 | 1 | 11 | |||
| 12 | Винт регулировочный | 7548-1712336 | 3 | 3 | 12 | |||
| 13 | Гайка М10-6Н | 250512 | 2 | 2 | 13 | |||
| 14 | Крышка | 7548-1712332 | 3 | 3 | 14 | |||
| 15 | Кольцо | 029-035-36-2-6 | 9 | 9 | 15 |
