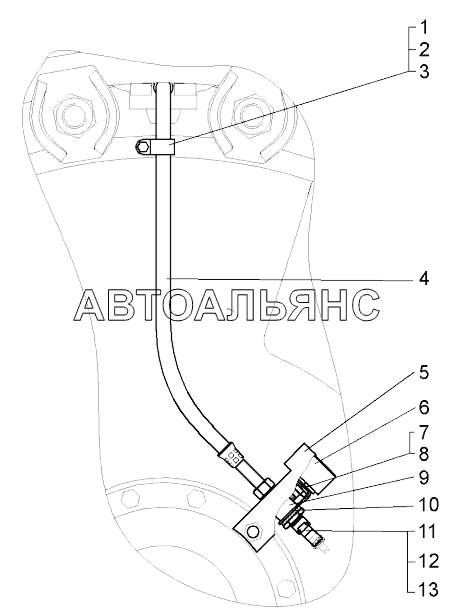

Установка корпусов СКТ передних колес (75570-3116004-10);Mounting of CKT bodies in front wheels
100%
Название детали
Болт
Заводской номер
201418
Количество на модель
2
№
1
Название детали
Шайба
Заводской номер
252134
Количество на модель
2
№
2
Название детали
Скоба
Заводской номер
344661
Количество на модель
2
№
3
Название детали
Удлинитель гибкий
Заводской номер
32-3116010-08
Количество на модель
2
№
4
Название детали
Кожух защитный
Заводской номер
75570-3116050
Количество на модель
2
№
5
Название детали
Передающий модуль
Заводской номер
СЕЦИ.453846.001
Количество на модель
2
№
6
Название детали
Гайка
Заводской номер
СЕЦИ.758412.002
Количество на модель
2
№
7
Название детали
Шайба
Заводской номер
М12 DIN137
Количество на модель
2
№
8
Название детали
Корпус СКТ
Заводской номер
75570-3116150
Количество на модель
2
№
9
Название детали
Пластина крепления передающего модуля
Заводской номер
75137-3116078-10
Количество на модель
2
№
10
Название детали
Гайка 17V2 В
Заводской номер
342356
Количество на модель
2
№
11
Название детали
Переходник
Заводской номер
37-3114014
Количество на модель
2
№
12
Название детали
КОЛЬЦО
Заводской номер
009-013-25-2-3
Количество на модель
2
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | 201418 | 2 | 2 | 1 | |||
| 2 | Шайба | 252134 | 2 | 2 | 2 | |||
| 3 | Скоба | 344661 | 2 | 2 | 3 | |||
| 4 | Удлинитель гибкий | 32-3116010-08 | 2 | 2 | 4 | |||
| 5 | Кожух защитный | 75570-3116050 | 2 | 2 | 5 | |||
| 6 | Передающий модуль | СЕЦИ.453846.001 | 2 | 2 | 6 | |||
| 7 | Гайка | СЕЦИ.758412.002 | 2 | 2 | 7 | |||
| 8 | Шайба | М12 DIN137 | 2 | 2 | 8 | |||
| 9 | Корпус СКТ | 75570-3116150 | 2 | 2 | 9 | |||
| 10 | Пластина крепления передающего модуля | 75137-3116078-10 | 2 | 2 | 10 | |||
| 11 | Гайка 17V2 В | 342356 | 2 | 2 | 11 | |||
| 12 | Переходник | 37-3114014 | 2 | 2 | 12 | |||
| 13 | КОЛЬЦО | 009-013-25-2-3 | 2 | 2 | 13 |
