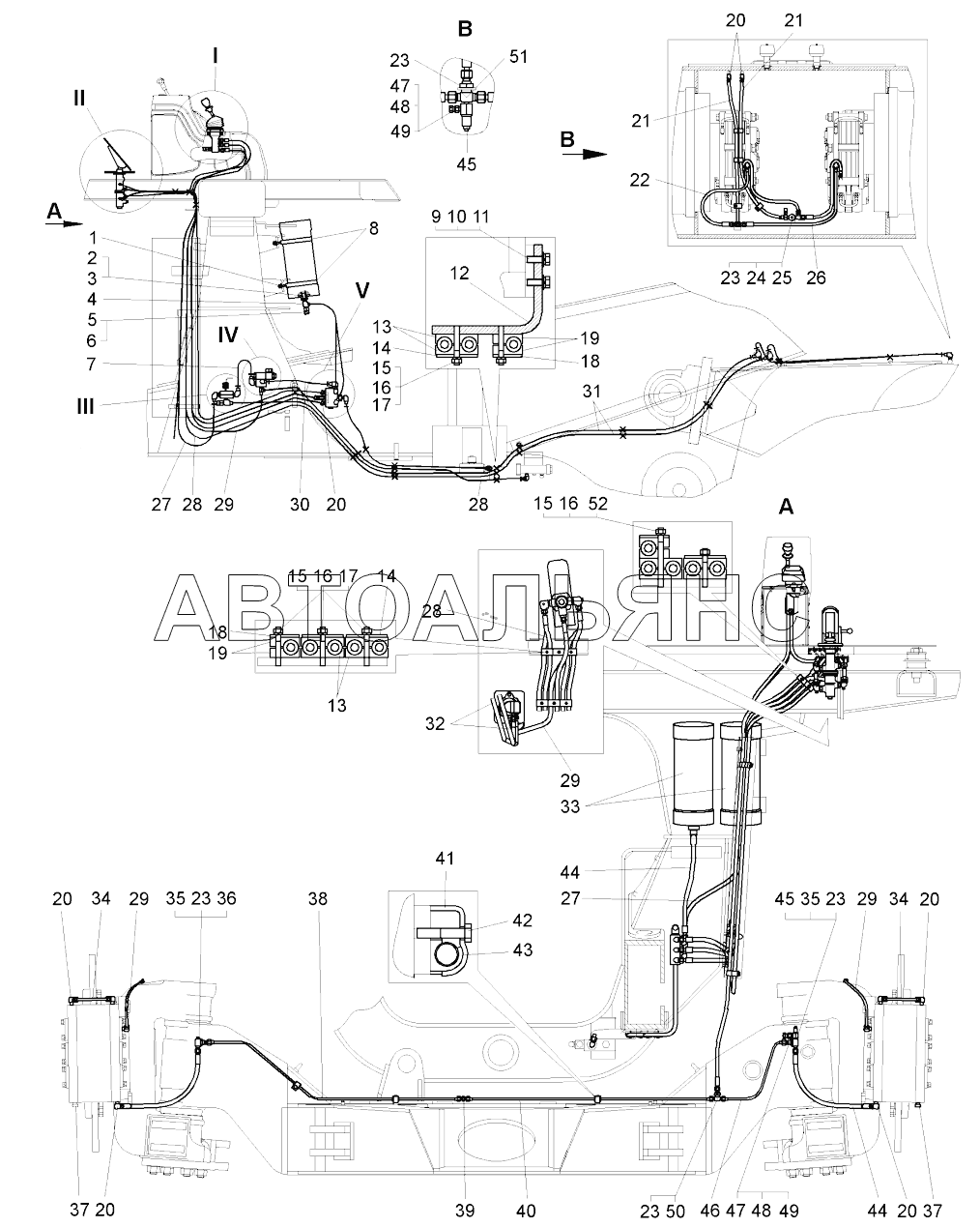

Монтаж гидравлического привода тормозов (рисунок I) (75580-3500003);Mounting of hydraulic brake drive
100%
Название детали
Орех
Заводской номер
Гайка М10-6Н
Количество на модель
5
№
1
Название детали
Переходник
Заводской номер
7821-3506101
Количество на модель
2
№
2
Название детали
Прокладка
Заводской номер
540М-3506999
Количество на модель
2
№
3
Название детали
Угольник
Заводской номер
344518
Количество на модель
2
№
4
Название детали
Реле давления
Заводской номер
0169-420-03-1-015
Количество на модель
2
№
5
Название детали
Прокладка
Заводской номер
540-1712534
Количество на модель
3
№
6
Название детали
Рукав высокого давления
Заводской номер
7555А-8609670
Количество на модель
2
№
7
Название детали
Стяжка
Заводской номер
75170-3415176
Количество на модель
4
№
8
Название детали
Болт
Заводской номер
Болт М8х22
Количество на модель
3
№
9
Название детали
Шайба
Заводской номер
Шайба 8
Количество на модель
4
№
10
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
8
№
11
Название детали
Кронштейн
Заводской номер
75570-3506112
Количество на модель
2
№
12
Название детали
Вкладыш
Заводской номер
7555В-3408328
Количество на модель
54
№
13
Название детали
Пластина
Заводской номер
75131-3408174
Количество на модель
25
№
14
Название детали
Орех М
Заводской номер
Гайка М6
Количество на модель
26
№
15
Название детали
Шайба 6Т
Заводской номер
Шайба 6Т
Количество на модель
26
№
16
Название детали
Шпилька М6х35
Заводской номер
341032
Количество на модель
18
№
17
Название детали
Пластина
Заводской номер
75131-3408166
Количество на модель
12
№
18
Название детали
Вкладыш
Заводской номер
7555В-3408318
Количество на модель
24
№
19
Название детали
Угольник (459981645)
Заводской номер
344435
Количество на модель
29
№
20
Название детали
Рукав высокого давления
Заводской номер
7555А-8609694
Количество на модель
8
№
21
Название детали
Рукав высокого давления
Заводской номер
7513-8609680
Количество на модель
3
№
22
Название детали
Орех М
Заводской номер
Гайка М20
Количество на модель
7
№
23
Название детали
Клапан
Заводской номер
75581-3515040
Количество на модель
1
№
24
Название детали
Тройник
Заводской номер
344183
Количество на модель
1
№
25
Название детали
Рукав высокого давления
Заводской номер
7513-8609690
Количество на модель
1
№
26
Название детали
Рукав высокого давления
Заводской номер
7555А-8609686
Количество на модель
3
№
27
Название детали
Рукав высокого давления
Заводской номер
7555А-8609700
Количество на модель
2
№
28
Название детали
Рукав высокого давления
Заводской номер
7555А-8609690
Количество на модель
4
№
29
Название детали
Рукав
Заводской номер
7555А-8609790
Количество на модель
1
№
30
Название детали
Рукав высокого давления
Заводской номер
7555А-8609704
Количество на модель
3
№
31
Название детали
Рукав высокого давления
Заводской номер
7555А-8609718
Количество на модель
6
№
32
Название детали
Пневмогидроаккумулятор
Заводской номер
75450-3415010
Количество на модель
2
№
33
Название детали
Рукав высокого давления
Заводской номер
75131-3501460
Количество на модель
4
№
34
Название детали
Угольник
Заводской номер
344440
Количество на модель
4
№
35
Название детали
Пробка
Заводской номер
262541
Количество на модель
1
№
36
Название детали
Пробка КГ 3/8"
Заводской номер
262543
Количество на модель
4
№
37
Название детали
Трубка
Заводской номер
75570-3506680
Количество на модель
1
№
38
Название детали
Ниппель
Заводской номер
344010
Количество на модель
12
№
39
Название детали
Трубка
Заводской номер
75570-3506668
Количество на модель
1
№
40
Название детали
Скоба
Заводской номер
75211-6603724
Количество на модель
3
№
41
Название детали
Болт
Заводской номер
Болт М6х30
Количество на модель
3
№
42
Название детали
Вкладыш
Заводской номер
540А-3506989
Количество на модель
6
№
43
Название детали
Рукав высокого давления
Заводской номер
7555А-8609680
Количество на модель
4
№
44
Название детали
Клапан соединительный
Заводской номер
75212-3408430
Количество на модель
2
№
45
Название детали
Трубка
Заводской номер
75570-3506666
Количество на модель
1
№
46
Название детали
Прокладка
Заводской номер
540-2917390
Количество на модель
2
№
47
Название детали
Крышка
Заводской номер
540-2917392-01
Количество на модель
2
№
48
Название детали
Ниппель
Заводской номер
379473
Количество на модель
2
№
49
Название детали
Тройник
Заводской номер
344207
Количество на модель
1
№
50
Название детали
Тройник
Заводской номер
344163
Количество на модель
1
№
51
Название детали
Шпилька М6х35
Заводской номер
341033
Количество на модель
8
№
52
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Орех | Гайка М10-6Н | 5 | 5 | 1 | |||
| 2 | Переходник | 7821-3506101 | 2 | 2 | 2 | |||
| 3 | Прокладка | 540М-3506999 | 2 | 2 | 3 | |||
| 4 | Угольник | 344518 | 2 | 2 | 4 | |||
| 5 | Реле давления | 0169-420-03-1-015 | 2 | 2 | 5 | |||
| 6 | Прокладка | 540-1712534 | 3 | 3 | 6 | |||
| 7 | Рукав высокого давления | 7555А-8609670 | 2 | 2 | 7 | |||
| 8 | Стяжка | 75170-3415176 | 4 | 4 | 8 | |||
| 9 | Болт | Болт М8х22 | 3 | 3 | 9 | |||
| 10 | Шайба | Шайба 8 | 4 | 4 | 10 | |||
| 11 | Шайба 8Т | Шайба 8Т | 8 | 8 | 11 | |||
| 12 | Кронштейн | 75570-3506112 | 2 | 2 | 12 | |||
| 13 | Вкладыш | 7555В-3408328 | 54 | 54 | 13 | |||
| 14 | Пластина | 75131-3408174 | 25 | 25 | 14 | |||
| 15 | Орех М | Гайка М6 | 26 | 26 | 15 | |||
| 16 | Шайба 6Т | Шайба 6Т | 26 | 26 | 16 | |||
| 17 | Шпилька М6х35 | 341032 | 18 | 18 | 17 | |||
| 18 | Пластина | 75131-3408166 | 12 | 12 | 18 | |||
| 19 | Вкладыш | 7555В-3408318 | 24 | 24 | 19 | |||
| 20 | Угольник (459981645) | 344435 | 29 | 29 | 20 | |||
| 21 | Рукав высокого давления | 7555А-8609694 | 8 | 8 | 21 | |||
| 22 | Рукав высокого давления | 7513-8609680 | 3 | 3 | 22 | |||
| 23 | Орех М | Гайка М20 | 7 | 7 | 23 | |||
| 24 | Клапан | 75581-3515040 | 1 | 1 | 24 | |||
| 25 | Тройник | 344183 | 1 | 1 | 25 | |||
| 26 | Рукав высокого давления | 7513-8609690 | 1 | 1 | 26 | |||
| 27 | Рукав высокого давления | 7555А-8609686 | 3 | 3 | 27 | |||
| 28 | Рукав высокого давления | 7555А-8609700 | 2 | 2 | 28 | |||
| 29 | Рукав высокого давления | 7555А-8609690 | 4 | 4 | 29 | |||
| 30 | Рукав | 7555А-8609790 | 1 | 1 | 30 | |||
| 31 | Рукав высокого давления | 7555А-8609704 | 3 | 3 | 31 | |||
| 32 | Рукав высокого давления | 7555А-8609718 | 6 | 6 | 32 | |||
| 33 | Пневмогидроаккумулятор | 75450-3415010 | 2 | 2 | 33 | |||
| 34 | Рукав высокого давления | 75131-3501460 | 4 | 4 | 34 | |||
| 35 | Угольник | 344440 | 4 | 4 | 35 | |||
| 36 | Пробка | 262541 | 1 | 1 | 36 | |||
| 37 | Пробка КГ 3/8" | 262543 | 4 | 4 | 37 | |||
| 38 | Трубка | 75570-3506680 | 1 | 1 | 38 | |||
| 39 | Ниппель | 344010 | 12 | 12 | 39 | |||
| 40 | Трубка | 75570-3506668 | 1 | 1 | 40 | |||
| 41 | Скоба | 75211-6603724 | 3 | 3 | 41 | |||
| 42 | Болт | Болт М6х30 | 3 | 3 | 42 | |||
| 43 | Вкладыш | 540А-3506989 | 6 | 6 | 43 | |||
| 44 | Рукав высокого давления | 7555А-8609680 | 4 | 4 | 44 | |||
| 45 | Клапан соединительный | 75212-3408430 | 2 | 2 | 45 | |||
| 46 | Трубка | 75570-3506666 | 1 | 1 | 46 | |||
| 47 | Прокладка | 540-2917390 | 2 | 2 | 47 | |||
| 48 | Крышка | 540-2917392-01 | 2 | 2 | 48 | |||
| 49 | Ниппель | 379473 | 2 | 2 | 49 | |||
| 50 | Тройник | 344207 | 1 | 1 | 50 | |||
| 51 | Тройник | 344163 | 1 | 1 | 51 | |||
| 52 | Шпилька М6х35 | 341033 | 8 | 8 | 52 |
