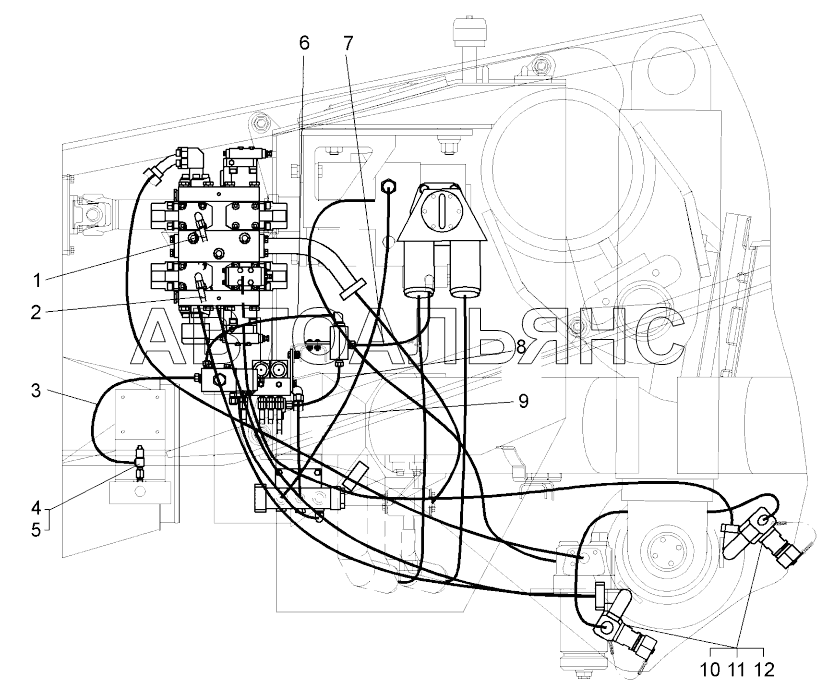

Трубопроводы опрокидывающего механизма (рисунок II) (75580-8600005);Pipelines of dumping mechanism
100%
Название детали
Рукав высокого давления
Заводской номер
7513-8609694
Количество на модель
1
№
1
Название детали
Рукав высокого давления
Заводской номер
7513-8609690
Количество на модель
3
№
2
Название детали
Рукав высокого давления
Заводской номер
7513-8609680
Количество на модель
1
№
3
Название детали
Клапан
Заводской номер
75306-8609360
Количество на модель
2
№
4
Название детали
Переходник
Заводской номер
7555А-3506020
Количество на модель
1
№
5
Название детали
Рукав высокого давления
Заводской номер
7513-8609686
Количество на модель
1
№
6
Название детали
Рукав
Заводской номер
75306-3501464
Количество на модель
1
№
7
Название детали
Рукав высокого давления
Заводской номер
7513-8609670
Количество на модель
2
№
8
Название детали
Рукав
Заводской номер
7555А-8609790
Количество на модель
2
№
9
Название детали
Тарелка
Заводской номер
75213-8608259
Количество на модель
2
№
10
Название детали
Кольцо- -
Заводской номер
030-035-30-2-3
Количество на модель
2
№
11
Название детали
Полумуфта
Заводской номер
75125-8609930
Количество на модель
2
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав высокого давления | 7513-8609694 | 1 | 1 | 1 | |||
| 2 | Рукав высокого давления | 7513-8609690 | 3 | 3 | 2 | |||
| 3 | Рукав высокого давления | 7513-8609680 | 1 | 1 | 3 | |||
| 4 | Клапан | 75306-8609360 | 2 | 2 | 4 | |||
| 5 | Переходник | 7555А-3506020 | 1 | 1 | 5 | |||
| 6 | Рукав высокого давления | 7513-8609686 | 1 | 1 | 6 | |||
| 7 | Рукав | 75306-3501464 | 1 | 1 | 7 | |||
| 8 | Рукав высокого давления | 7513-8609670 | 2 | 2 | 8 | |||
| 9 | Рукав | 7555А-8609790 | 2 | 2 | 9 | |||
| 10 | Тарелка | 75213-8608259 | 2 | 2 | 10 | |||
| 11 | Кольцо- - | 030-035-30-2-3 | 2 | 2 | 11 | |||
| 12 | Полумуфта | 75125-8609930 | 2 | 2 | 12 |
