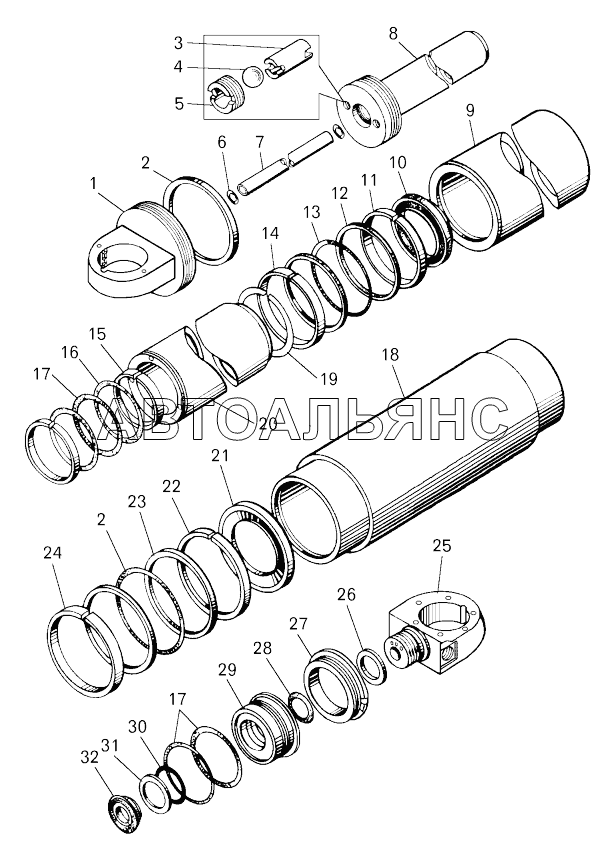

Цилиндр опрокидывающего механизма (7513-8603010);Hoist cylinder
100%
Название детали
Крышка цилиндра
Заводской номер
7519-8603056-11
Количество на модель
1
№
Название детали
Труба наружная
Заводской номер
7519-8603114
Количество на модель
1
№
Название детали
Кольцо ограничительное
Заводской номер
7519-8603556
Количество на модель
1
№
Название детали
Труба
Заводской номер
7519-8603134
Количество на модель
1
№
Название детали
Кольцо предохранительное
Заводской номер
5271-8603569
Количество на модель
1
№
Название детали
Кольцо направляющее
Заводской номер
549А-8603186
Количество на модель
1
№
Название детали
Кольцо
Заводской номер
235-250-85-2-3
Количество на модель
2
№
Название детали
Кольцо направляющее
Заводской номер
549А-8603185
Количество на модель
1
№
Название детали
Головка цилиндра
Заводской номер
7513-8603026
Количество на модель
1
№
Название детали
Кольцо головки стопорное
Заводской номер
7519-8603126
Количество на модель
1
№
Название детали
Гайка ограничительная
Заводской номер
7519-8603088
Количество на модель
1
№
Название детали
Кольцо
Заводской номер
075-085-58-2-3
Количество на модель
1
№
Название детали
Втулка штока
Заводской номер
7519-8603071-01
Количество на модель
1
№
Название детали
КОЛЬЦО
Заводской номер
100-110-58-2-3
Количество на модель
1
№
Название детали
Шайба защитная
Заводской номер
7520-8603089
Количество на модель
1
№
Название детали
Кольцо
Заводской номер
160-170-58-2-3
Количество на модель
3
№
Название детали
Кольцо защитное
Заводской номер
7519-8603098
Количество на модель
2
№
Название детали
Кольцо направляющее
Заводской номер
7519-8603188
Количество на модель
2
№
Название детали
Шайба защитная
Заводской номер
549А-2907063
Количество на модель
2
№
Название детали
Толкатель
Заводской номер
540-8603051-20
Количество на модель
1
№
Название детали
Шарик
Заводской номер
17,462-60+100
Количество на модель
2
№
Название детали
Гнездо клапана
Заводской номер
540-8603050-10
Количество на модель
2
№
Название детали
Кольцо
Заводской номер
035-040-30-2-3
Количество на модель
2
№
Название детали
Труба цилиндра внутренняя
Заводской номер
7519-8603103-20
Количество на модель
1
№
Название детали
Шток в сборе
Заводской номер
7519-8603160-10
Количество на модель
1
№
Название детали
Шток с поршнем
Заводской номер
7519-8603164-10
Количество на модель
1
№
Название детали
Труба
Заводской номер
7519-8603130
Количество на модель
1
№
Название детали
Кольцо предохранительное
Заводской номер
548-8603569
Количество на модель
1
№
Название детали
Кольцо направляющее
Заводской номер
549А-8603184
Количество на модель
1
№
Название детали
Шайба защитная
Заводской номер
549А-8603090
Количество на модель
2
№
Название детали
Кольцо
Заводской номер
200-215-85-2-3
Количество на модель
1
№
Название детали
Кольцо направляющее
Заводской номер
549А-8603183
Количество на модель
1
№
Название детали
Кольцо предохранительное
Заводской номер
7519-8603517
Количество на модель
1
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Крышка цилиндра | 7519-8603056-11 | 1 | 1 | |||||
| Труба наружная | 7519-8603114 | 1 | 1 | |||||
| Кольцо ограничительное | 7519-8603556 | 1 | 1 | |||||
| Труба | 7519-8603134 | 1 | 1 | |||||
| Кольцо предохранительное | 5271-8603569 | 1 | 1 | |||||
| Кольцо направляющее | 549А-8603186 | 1 | 1 | |||||
| Кольцо | 235-250-85-2-3 | 2 | 2 | |||||
| Кольцо направляющее | 549А-8603185 | 1 | 1 | |||||
| Головка цилиндра | 7513-8603026 | 1 | 1 | |||||
| Кольцо головки стопорное | 7519-8603126 | 1 | 1 | |||||
| Гайка ограничительная | 7519-8603088 | 1 | 1 | |||||
| Кольцо | 075-085-58-2-3 | 1 | 1 | |||||
| Втулка штока | 7519-8603071-01 | 1 | 1 | |||||
| КОЛЬЦО | 100-110-58-2-3 | 1 | 1 | |||||
| Шайба защитная | 7520-8603089 | 1 | 1 | |||||
| Кольцо | 160-170-58-2-3 | 3 | 3 | |||||
| Кольцо защитное | 7519-8603098 | 2 | 2 | |||||
| Кольцо направляющее | 7519-8603188 | 2 | 2 | |||||
| Шайба защитная | 549А-2907063 | 2 | 2 | |||||
| Толкатель | 540-8603051-20 | 1 | 1 | |||||
| Шарик | 17,462-60+100 | 2 | 2 | |||||
| Гнездо клапана | 540-8603050-10 | 2 | 2 | |||||
| Кольцо | 035-040-30-2-3 | 2 | 2 | |||||
| Труба цилиндра внутренняя | 7519-8603103-20 | 1 | 1 | |||||
| Шток в сборе | 7519-8603160-10 | 1 | 1 | |||||
| Шток с поршнем | 7519-8603164-10 | 1 | 1 | |||||
| Труба | 7519-8603130 | 1 | 1 | |||||
| Кольцо предохранительное | 548-8603569 | 1 | 1 | |||||
| Кольцо направляющее | 549А-8603184 | 1 | 1 | |||||
| Шайба защитная | 549А-8603090 | 2 | 2 | |||||
| Кольцо | 200-215-85-2-3 | 1 | 1 | |||||
| Кольцо направляющее | 549А-8603183 | 1 | 1 | |||||
| Кольцо предохранительное | 7519-8603517 | 1 | 1 |
