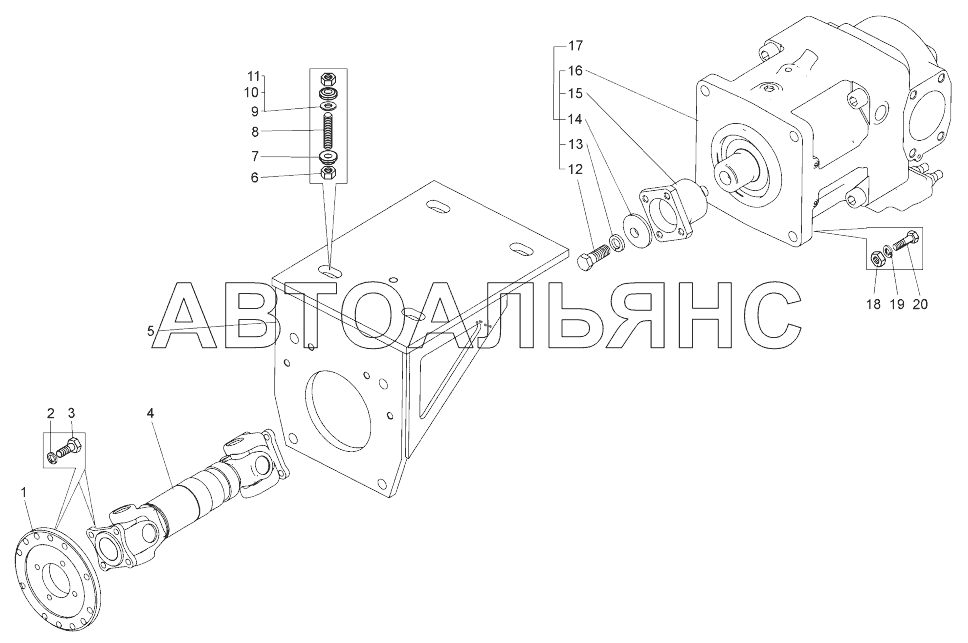

Установка насоса и карданного вала (75581-8600032);Mounting of pumps
100%
Название детали
Фланец
Заводской номер
75131-2201102
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
252137
Количество на модель
20
№
2
Название детали
Болт
Заводской номер
340276
Количество на модель
20
№
3
Название детали
Вал карданный
Заводской номер
43-4250010
Количество на модель
1
№
4
Название детали
Кронштейн насоса
Заводской номер
75580-8604070
Количество на модель
1
№
5
Название детали
Гайка (34240800)
Заводской номер
342408
Количество на модель
8
№
6
Название детали
Втулка
Заводской номер
75131-8604078
Количество на модель
8
№
7
Название детали
Стяжка
Заводской номер
75306-8604067
Количество на модель
4
№
8
Название детали
Пластина регулировочная
Заводской номер
75131-8604081
Количество на модель
3
№
9
Название детали
Пластина регулировочная
Заводской номер
75131-8604082
Количество на модель
4
№
10
Название детали
Пластина регулировочная
Заводской номер
75131-8604083
Количество на модель
5
№
11
Название детали
Болт
Заводской номер
340035
Количество на модель
1
№
12
Название детали
Шайба 20.ОТ
Заводской номер
252141
Количество на модель
1
№
13
Название детали
Втулка
Заводской номер
75131-8604079
Количество на модель
1
№
14
Название детали
Втулка
Заводской номер
75136-2201112
Количество на модель
1
№
15
Название детали
Насос
Заводской номер
А11VL0260DRS/11R-NZD
Количество на модель
1
№
16
Название детали
Насос
Заводской номер
75131-8604011-20
Количество на модель
1
№
17
Название детали
Гайка
Заводской номер
250839
Количество на модель
4
№
18
Название детали
Болт
Заводской номер
340623
Количество на модель
4
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланец | 75131-2201102 | 1 | 1 | 1 | |||
| 2 | Шайба | 252137 | 20 | 20 | 2 | |||
| 3 | Болт | 340276 | 20 | 20 | 3 | |||
| 4 | Вал карданный | 43-4250010 | 1 | 1 | 4 | |||
| 5 | Кронштейн насоса | 75580-8604070 | 1 | 1 | 5 | |||
| 6 | Гайка (34240800) | 342408 | 8 | 8 | 6 | |||
| 7 | Втулка | 75131-8604078 | 8 | 8 | 7 | |||
| 8 | Стяжка | 75306-8604067 | 4 | 4 | 8 | |||
| 9 | Пластина регулировочная | 75131-8604081 | 3 | 3 | 9 | |||
| 10 | Пластина регулировочная | 75131-8604082 | 4 | 4 | 10 | |||
| 11 | Пластина регулировочная | 75131-8604083 | 5 | 5 | 11 | |||
| 12 | Болт | 340035 | 1 | 1 | 12 | |||
| 13 | Шайба 20.ОТ | 252141 | 1 | 1 | 13 | |||
| 14 | Втулка | 75131-8604079 | 1 | 1 | 14 | |||
| 15 | Втулка | 75136-2201112 | 1 | 1 | 15 | |||
| 16 | Насос | А11VL0260DRS/11R-NZD | 1 | 1 | 16 | |||
| 17 | Насос | 75131-8604011-20 | 1 | 1 | 17 | |||
| 18 | Гайка | 250839 | 4 | 4 | 18 | |||
| 20 | Болт | 340623 | 4 | 4 | 20 |
