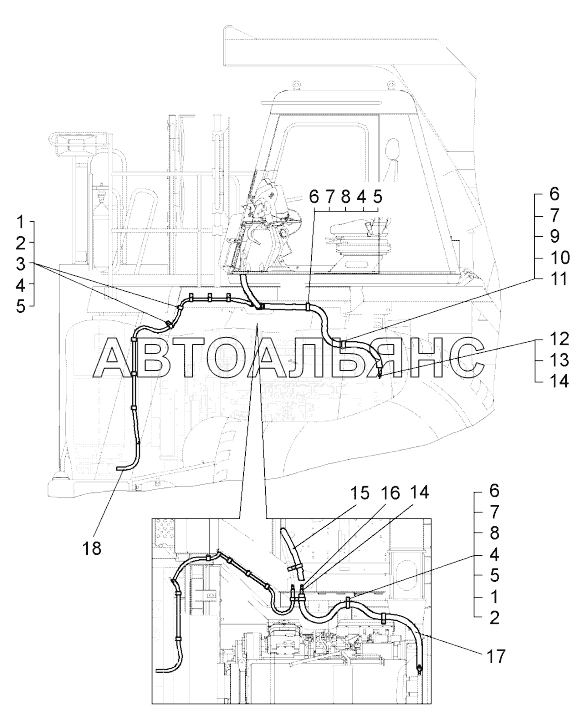

Установка трубопроводов отопителя кабины (75581-8100005);Mounting of cabin heater pipelines
100%
Название детали
Трубка
Заводской номер
549Б-2105454
Количество на модель
12
№
1
Название детали
Кляммер
Заводской номер
344622
Количество на модель
12
№
2
Название детали
Болт
Заводской номер
201418
Количество на модель
7
№
3
Название детали
Шайба
Заводской номер
252037
Количество на модель
13
№
4
Название детали
Шайба
Заводской номер
252134
Количество на модель
13
№
5
Название детали
Прокладка
Заводской номер
540А-1311074
Количество на модель
4
№
6
Название детали
Кляммер
Заводской номер
344631
Количество на модель
4
№
7
Название детали
Болт
Заводской номер
201420
Количество на модель
6
№
8
Название детали
Болт
Заводской номер
201497
Количество на модель
1
№
9
Название детали
Шайба 10
Заводской номер
252006
Количество на модель
1
№
10
Название детали
Шайба 10Л
Заводской номер
252156
Количество на модель
1
№
11
Название детали
Шланг
Заводской номер
549-8120112
Количество на модель
1
№
12
Название детали
Хомут
Заводской номер
TORRO S16- 27/1271
Количество на модель
6
№
13
Название детали
Кран ВС11-О
Заводской номер
ВС11-О
Количество на модель
1
№
14
Название детали
Термоизоляция
Заводской номер
75131-8120230
Количество на модель
1
№
15
Название детали
Штуцер шланга
Заводской номер
78211-8120116
Количество на модель
2
№
16
Название детали
Термоизоляция
Заводской номер
75306-8120230
Количество на модель
1
№
17
Название детали
Шланг отопителя
Заводской номер
75303-8120112
Количество на модель
1
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубка | 549Б-2105454 | 12 | 12 | 1 | |||
| 2 | Кляммер | 344622 | 12 | 12 | 2 | |||
| 3 | Болт | 201418 | 7 | 7 | 3 | |||
| 4 | Шайба | 252037 | 13 | 13 | 4 | |||
| 5 | Шайба | 252134 | 13 | 13 | 5 | |||
| 6 | Прокладка | 540А-1311074 | 4 | 4 | 6 | |||
| 7 | Кляммер | 344631 | 4 | 4 | 7 | |||
| 8 | Болт | 201420 | 6 | 6 | 8 | |||
| 9 | Болт | 201497 | 1 | 1 | 9 | |||
| 10 | Шайба 10 | 252006 | 1 | 1 | 10 | |||
| 11 | Шайба 10Л | 252156 | 1 | 1 | 11 | |||
| 12 | Шланг | 549-8120112 | 1 | 1 | 12 | |||
| 13 | Хомут | TORRO S16- 27/1271 | 6 | 6 | 13 | |||
| 14 | Кран ВС11-О | ВС11-О | 1 | 1 | 14 | |||
| 15 | Термоизоляция | 75131-8120230 | 1 | 1 | 15 | |||
| 16 | Штуцер шланга | 78211-8120116 | 2 | 2 | 16 | |||
| 17 | Термоизоляция | 75306-8120230 | 1 | 1 | 17 | |||
| 18 | Шланг отопителя | 75303-8120112 | 1 | 1 | 18 |
