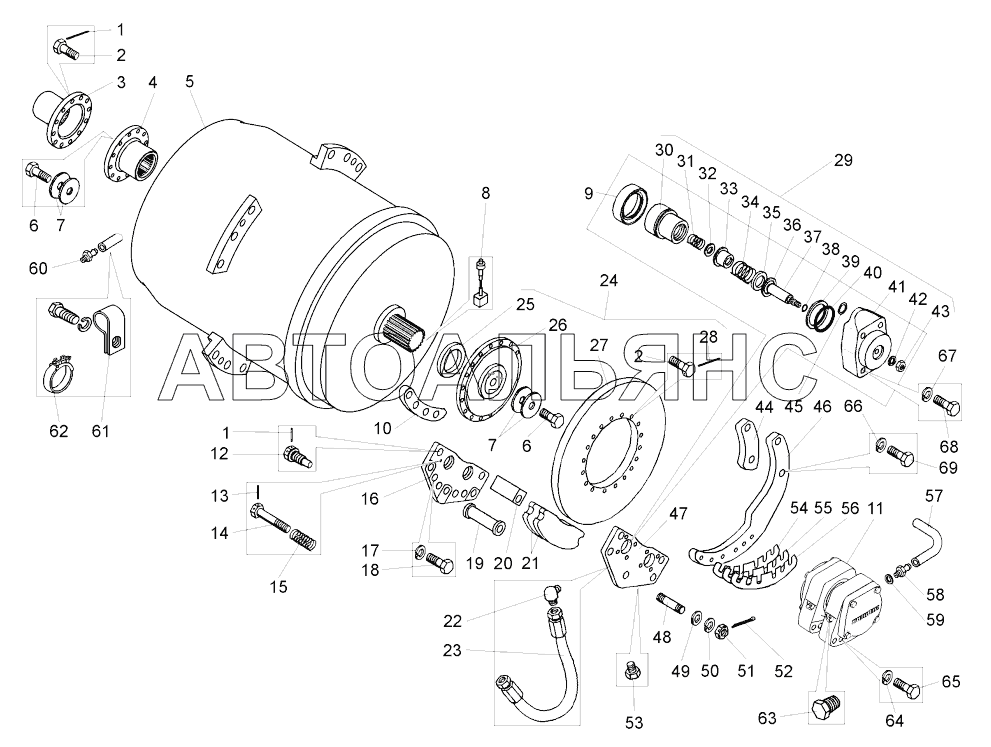

Электродвигатель тяговый КТЭ-90 с тормозными механизмами (75581-2103005);Haul electromotor КТЭ-90 with brake mechanisms
100%
Название детали
Шплинт х
Заводской номер
258283
Количество на модель
10
№
1
Название детали
Болт 3М16х1,5х45
Заводской номер
340642
Количество на модель
28
№
2
Название детали
Фланец
Заводской номер
75191-2405532
Количество на модель
1
№
3
Название детали
Фланец
Заводской номер
549А-2103024
Количество на модель
1
№
4
Название детали
Электродвигатель
Заводской номер
ТАД-9 УХЛ2 6БС.135.031 СБ
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
340858
Количество на модель
2
№
6
Название детали
Пластина
Заводской номер
7514-2103038
Количество на модель
4
№
7
Название детали
Датчик частоты вращения
Заводской номер
7514-2112710-10
Количество на модель
1
№
8
Название детали
Муфта защитная
Заводской номер
7513-3577092-10
Количество на модель
8
№
9
Название детали
Кронштейн
Заводской номер
75580-3577033
Количество на модель
1
№
10
Название детали
Тормоз стояночный
Заводской номер
FSF 180 104485
Количество на модель
1
№
11
Название детали
Опора
Заводской номер
75132-3507149
Количество на модель
4
№
12
Название детали
Шплинт х
Заводской номер
258255
Количество на модель
4
№
13
Название детали
Болт М10х70
Заводской номер
340781
Количество на модель
4
№
14
Название детали
Пружина
Заводской номер
525-1702184-10
Количество на модель
4
№
15
Название детали
Щека
Заводской номер
75137-3577035
Количество на модель
1
№
16
Название детали
Шайба
Заводской номер
Шайба 22Т
Количество на модель
4
№
17
Название детали
Болт
Заводской номер
340964
Количество на модель
4
№
18
Название детали
Опора
Заводской номер
75137-3577096
Количество на модель
2
№
19
Название детали
Вставка
Заводской номер
75137-3577098
Количество на модель
1
№
20
Название детали
Накладка
Заводской номер
75131-3577060-01
Количество на модель
8
№
21
Название детали
Угольник
Заводской номер
344442
Количество на модель
3
№
22
Название детали
Рукав высокого давления
Заводской номер
7513-8609676
Количество на модель
2
№
23
Название детали
Диск с фланцем в сборе
Заводской номер
75581-3577148
Количество на модель
1
№
24
Название детали
Кольцо
Заводской номер
7514-2112766
Количество на модель
1
№
25
Название детали
Фланец
Заводской номер
75580-3577170
Количество на модель
1
№
26
Название детали
Диск
Заводской номер
75137-3577152
Количество на модель
1
№
27
Название детали
Шплинт
Заводской номер
258285
Количество на модель
16
№
28
Название детали
Цилиндр в сборе
Заводской номер
75132-3577040-10
Количество на модель
4
№
29
Название детали
Поршень
Заводской номер
75132-3577044-10
Количество на модель
1
№
30
Название детали
Втулка фрикционная
Заводской номер
75132-3577057
Количество на модель
1
№
31
Название детали
Шайба
Заводской номер
342528
Количество на модель
4
№
32
Название детали
Стакан
Заводской номер
75132-3577047
Количество на модель
1
№
33
Название детали
Пружина
Заводской номер
7513-3577046
Количество на модель
1
№
34
Название детали
Кольцо
Заводской номер
7513-3577129
Количество на модель
1
№
35
Название детали
Кольцо
Заводской номер
7548-1701417
Количество на модель
1
№
36
Название детали
Держатель
Заводской номер
75132-3577049
Количество на модель
1
№
37
Название детали
Кольцо
Заводской номер
008-012-25-2-3
Количество на модель
1
№
38
Название детали
Шайба защитная
Заводской номер
7513-3577136
Количество на модель
1
№
39
Название детали
Кольцо
Заводской номер
050-060-58-2-6
Количество на модель
1
№
40
Название детали
Корпус цилиндра
Заводской номер
75132-3577043-20
Количество на модель
1
№
41
Название детали
Шайба 10Л
Заводской номер
252156
Количество на модель
1
№
42
Название детали
Гайка М10-6Н
Заводской номер
250512
Количество на модель
1
№
43
Название детали
Кронштейн
Заводской номер
75580-3577068
Количество на модель
1
№
44
Название детали
Кольцо- -
Заводской номер
020-025-30-2-3
Количество на модель
4
№
45
Название детали
Кронштейн
Заводской номер
75580-3507296
Количество на модель
1
№
46
Название детали
Щека
Заводской номер
75137-3577034
Количество на модель
1
№
47
Название детали
Шпилька
Заводской номер
341081
Количество на модель
3
№
48
Название детали
Шайба
Заводской номер
Шайба А.30х4,5.09ГДС.019
Количество на модель
3
№
49
Название детали
Шайба
Заводской номер
Шайба 27Л.65Г.06
Количество на модель
3
№
50
Название детали
Гайка
Заводской номер
342440
Количество на модель
3
№
51
Название детали
Шплинт
Заводской номер
Шплинт5х45.01.019
Количество на модель
3
№
52
Название детали
Пробка
Заводской номер
262541
Количество на модель
1
№
53
Название детали
Прокладка регулировочная
Заводской номер
75137-3577134
Количество на модель
4
№
54
Название детали
Прокладка регулировочная
Заводской номер
75137-3577138
Количество на модель
4
№
55
Название детали
Прокладка регулировочная
Заводской номер
75137-3577139
Количество на модель
2
№
56
Название детали
Шланг
Заводской номер
7521-2103075
Количество на модель
1
№
57
Название детали
Штуцер
Заводской номер
344848
Количество на модель
3
№
58
Название детали
прокладка
Заводской номер
540-2917144
Количество на модель
5
№
59
Название детали
Ниппель
Заводской номер
344753
Количество на модель
1
№
60
Название детали
Кляммер
Заводской номер
344613
Количество на модель
1
№
61
Название детали
Хомут
Заводской номер
TORRO S12-22/971
Количество на модель
1
№
62
Название детали
Пробка
Заводской номер
344357
Количество на модель
2
№
63
Название детали
Шайба
Заводской номер
Шайба 20Л.65Г.06
Количество на модель
6
№
64
Название детали
Болт 3/4dm-10 UNC-2Ах165
Заводской номер
340051
Количество на модель
6
№
65
Название детали
Шайба
Заводской номер
Шайба 30Л.65Г.06
Количество на модель
2
№
66
Название детали
Шайба 12Л.65Г.06
Заводской номер
Шайба 12Л.65Г.06
Количество на модель
16
№
67
Название детали
Болт
Заводской номер
Болт М12-6gх55.68.019
Количество на модель
16
№
68
Название детали
Болт
Заводской номер
340906
Количество на модель
2
№
69
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шплинт х | 258283 | 10 | 10 | 1 | |||
| 2 | Болт 3М16х1,5х45 | 340642 | 28 | 28 | 2 | |||
| 3 | Фланец | 75191-2405532 | 1 | 1 | 3 | |||
| 4 | Фланец | 549А-2103024 | 1 | 1 | 4 | |||
| 5 | Электродвигатель | ТАД-9 УХЛ2 6БС.135.031 СБ | 1 | 1 | 5 | |||
| 6 | Болт | 340858 | 2 | 2 | 6 | |||
| 7 | Пластина | 7514-2103038 | 4 | 4 | 7 | |||
| 8 | Датчик частоты вращения | 7514-2112710-10 | 1 | 1 | 8 | |||
| 9 | Муфта защитная | 7513-3577092-10 | 8 | 8 | 9 | |||
| 10 | Кронштейн | 75580-3577033 | 1 | 1 | 10 | |||
| 11 | Тормоз стояночный | FSF 180 104485 | 1 | 1 | 11 | |||
| 12 | Опора | 75132-3507149 | 4 | 4 | 12 | |||
| 13 | Шплинт х | 258255 | 4 | 4 | 13 | |||
| 14 | Болт М10х70 | 340781 | 4 | 4 | 14 | |||
| 15 | Пружина | 525-1702184-10 | 4 | 4 | 15 | |||
| 16 | Щека | 75137-3577035 | 1 | 1 | 16 | |||
| 17 | Шайба | Шайба 22Т | 4 | 4 | 17 | |||
| 18 | Болт | 340964 | 4 | 4 | 18 | |||
| 19 | Опора | 75137-3577096 | 2 | 2 | 19 | |||
| 20 | Вставка | 75137-3577098 | 1 | 1 | 20 | |||
| 21 | Накладка | 75131-3577060-01 | 8 | 8 | 21 | |||
| 22 | Угольник | 344442 | 3 | 3 | 22 | |||
| 23 | Рукав высокого давления | 7513-8609676 | 2 | 2 | 23 | |||
| 24 | Диск с фланцем в сборе | 75581-3577148 | 1 | 1 | 24 | |||
| 25 | Кольцо | 7514-2112766 | 1 | 1 | 25 | |||
| 26 | Фланец | 75580-3577170 | 1 | 1 | 26 | |||
| 27 | Диск | 75137-3577152 | 1 | 1 | 27 | |||
| 28 | Шплинт | 258285 | 16 | 16 | 28 | |||
| 29 | Цилиндр в сборе | 75132-3577040-10 | 4 | 4 | 29 | |||
| 30 | Поршень | 75132-3577044-10 | 1 | 1 | 30 | |||
| 31 | Втулка фрикционная | 75132-3577057 | 1 | 1 | 31 | |||
| 32 | Шайба | 342528 | 4 | 4 | 32 | |||
| 33 | Стакан | 75132-3577047 | 1 | 1 | 33 | |||
| 34 | Пружина | 7513-3577046 | 1 | 1 | 34 | |||
| 35 | Кольцо | 7513-3577129 | 1 | 1 | 35 | |||
| 36 | Кольцо | 7548-1701417 | 1 | 1 | 36 | |||
| 37 | Держатель | 75132-3577049 | 1 | 1 | 37 | |||
| 38 | Кольцо | 008-012-25-2-3 | 1 | 1 | 38 | |||
| 39 | Шайба защитная | 7513-3577136 | 1 | 1 | 39 | |||
| 40 | Кольцо | 050-060-58-2-6 | 1 | 1 | 40 | |||
| 41 | Корпус цилиндра | 75132-3577043-20 | 1 | 1 | 41 | |||
| 42 | Шайба 10Л | 252156 | 1 | 1 | 42 | |||
| 43 | Гайка М10-6Н | 250512 | 1 | 1 | 43 | |||
| 44 | Кронштейн | 75580-3577068 | 1 | 1 | 44 | |||
| 45 | Кольцо- - | 020-025-30-2-3 | 4 | 4 | 45 | |||
| 46 | Кронштейн | 75580-3507296 | 1 | 1 | 46 | |||
| 47 | Щека | 75137-3577034 | 1 | 1 | 47 | |||
| 48 | Шпилька | 341081 | 3 | 3 | 48 | |||
| 49 | Шайба | Шайба А.30х4,5.09ГДС.019 | 3 | 3 | 49 | |||
| 50 | Шайба | Шайба 27Л.65Г.06 | 3 | 3 | 50 | |||
| 51 | Гайка | 342440 | 3 | 3 | 51 | |||
| 52 | Шплинт | Шплинт5х45.01.019 | 3 | 3 | 52 | |||
| 53 | Пробка | 262541 | 1 | 1 | 53 | |||
| 54 | Прокладка регулировочная | 75137-3577134 | 4 | 4 | 54 | |||
| 55 | Прокладка регулировочная | 75137-3577138 | 4 | 4 | 55 | |||
| 56 | Прокладка регулировочная | 75137-3577139 | 2 | 2 | 56 | |||
| 57 | Шланг | 7521-2103075 | 1 | 1 | 57 | |||
| 58 | Штуцер | 344848 | 3 | 3 | 58 | |||
| 59 | прокладка | 540-2917144 | 5 | 5 | 59 | |||
| 60 | Ниппель | 344753 | 1 | 1 | 60 | |||
| 61 | Кляммер | 344613 | 1 | 1 | 61 | |||
| 62 | Хомут | TORRO S12-22/971 | 1 | 1 | 62 | |||
| 63 | Пробка | 344357 | 2 | 2 | 63 | |||
| 64 | Шайба | Шайба 20Л.65Г.06 | 6 | 6 | 64 | |||
| 65 | Болт 3/4dm-10 UNC-2Ах165 | 340051 | 6 | 6 | 65 | |||
| 66 | Шайба | Шайба 30Л.65Г.06 | 2 | 2 | 66 | |||
| 67 | Шайба 12Л.65Г.06 | Шайба 12Л.65Г.06 | 16 | 16 | 67 | |||
| 68 | Болт | Болт М12-6gх55.68.019 | 16 | 16 | 68 | |||
| 69 | Болт | 340906 | 2 | 2 | 69 |
