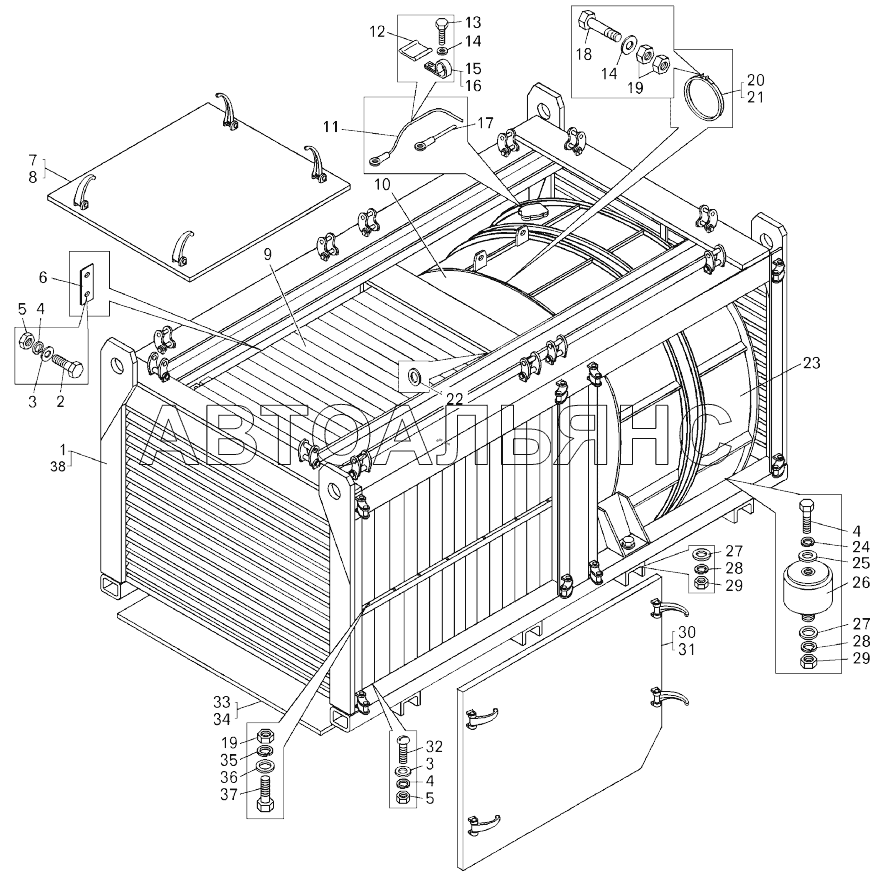

Вентилируемая тормозная установка (7512-2126004);Vented brake unit
100%
Название детали
Каркас
Заводской номер
7512-2126010
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
201543
Количество на модель
25
№
2
Название детали
Шайба 12
Заводской номер
252007
Количество на модель
25
№
3
Название детали
Шайба
Заводской номер
252137
Количество на модель
29
№
4
Название детали
Гайка М12-6Н
Заводской номер
250514
Количество на модель
25
№
5
Название детали
Шина
Заводской номер
7512-2126094
Количество на модель
6
№
6
Название детали
Крышка верхняя
Заводской номер
7512-2126050
Количество на модель
1
№
7
Название детали
Крышка верхняя
Заводской номер
7512-2126051
Количество на модель
1
№
8
Название детали
Секция резистора
Заводской номер
7512-2126080
Количество на модель
8
№
9
Название детали
Патрубок
Заводской номер
7512-2126196
Количество на модель
1
№
10
Название детали
Провод силовой
Заводской номер
7512-2105164
Количество на модель
1
№
11
Название детали
прокладка
Заводской номер
540А-1104519-01
Количество на модель
7
№
12
Название детали
Болт
Заводской номер
201418
Количество на модель
7
№
13
Название детали
Шайба
Заводской номер
252004
Количество на модель
15
№
14
Название детали
Кляммер
Заводской номер
315407
Количество на модель
6
№
15
Название детали
Кляммер
Заводской номер
344610
Количество на модель
1
№
16
Название детали
Провод силовой
Заводской номер
7512-2105166
Количество на модель
1
№
17
Название детали
Болт М6-6gх30
Заводской номер
201424
Количество на модель
4
№
18
Название детали
Гайка
Заводской номер
250508
Количество на модель
24
№
19
Название детали
Хомут
Заводской номер
7512-2126190
Количество на модель
1
№
20
Название детали
Хомут
Заводской номер
7512-2126191
Количество на модель
1
№
21
Название детали
Кольцо
Заводской номер
549А-2108247
Количество на модель
2
№
22
Название детали
Вентилятор
Заводской номер
7512-2126910
Количество на модель
1
№
23
Название детали
Болт М12-6gх25
Заводской номер
201538
Количество на модель
4
№
24
Название детали
Шайба
Заводской номер
252045
Количество на модель
4
№
25
Название детали
Изолятор
Заводской номер
7512-2126262
Количество на модель
4
№
26
Название детали
Шайба 16.ОТ
Заводской номер
252139
Количество на модель
4
№
27
Название детали
Шайба 16
Заводской номер
252017
Количество на модель
4
№
28
Название детали
Гайка MH
Заводской номер
250560
Количество на модель
4
№
29
Название детали
Крышка боковая
Заводской номер
7512-2126060
Количество на модель
2
№
30
Название детали
Крышка боковая
Заводской номер
7512-2126061
Количество на модель
2
№
31
Название детали
Винт
Заводской номер
373800
Количество на модель
2
№
32
Название детали
Панель
Заводской номер
7512-2126112
Количество на модель
1
№
33
Название детали
Панель
Заводской номер
7512-2126115
Количество на модель
1
№
34
Название детали
Шайба
Заводской номер
252134
Количество на модель
25
№
35
Название детали
Шайба
Заводской номер
252037
Количество на модель
32
№
36
Название детали
Болт
Заводской номер
201422
Количество на модель
16
№
37
Название детали
Щит
Заводской номер
7512-2126858
Количество на модель
1
№
38
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Каркас | 7512-2126010 | 1 | 1 | 1 | |||
| 2 | Болт | 201543 | 25 | 25 | 2 | |||
| 3 | Шайба 12 | 252007 | 25 | 25 | 3 | |||
| 4 | Шайба | 252137 | 29 | 29 | 4 | |||
| 5 | Гайка М12-6Н | 250514 | 25 | 25 | 5 | |||
| 6 | Шина | 7512-2126094 | 6 | 6 | 6 | |||
| 7 | Крышка верхняя | 7512-2126050 | 1 | 1 | 7 | |||
| 8 | Крышка верхняя | 7512-2126051 | 1 | 1 | 8 | |||
| 9 | Секция резистора | 7512-2126080 | 8 | 8 | 9 | |||
| 10 | Патрубок | 7512-2126196 | 1 | 1 | 10 | |||
| 11 | Провод силовой | 7512-2105164 | 1 | 1 | 11 | |||
| 12 | прокладка | 540А-1104519-01 | 7 | 7 | 12 | |||
| 13 | Болт | 201418 | 7 | 7 | 13 | |||
| 14 | Шайба | 252004 | 15 | 15 | 14 | |||
| 15 | Кляммер | 315407 | 6 | 6 | 15 | |||
| 16 | Кляммер | 344610 | 1 | 1 | 16 | |||
| 17 | Провод силовой | 7512-2105166 | 1 | 1 | 17 | |||
| 18 | Болт М6-6gх30 | 201424 | 4 | 4 | 18 | |||
| 19 | Гайка | 250508 | 24 | 24 | 19 | |||
| 20 | Хомут | 7512-2126190 | 1 | 1 | 20 | |||
| 21 | Хомут | 7512-2126191 | 1 | 1 | 21 | |||
| 22 | Кольцо | 549А-2108247 | 2 | 2 | 22 | |||
| 23 | Вентилятор | 7512-2126910 | 1 | 1 | 23 | |||
| 24 | Болт М12-6gх25 | 201538 | 4 | 4 | 24 | |||
| 25 | Шайба | 252045 | 4 | 4 | 25 | |||
| 26 | Изолятор | 7512-2126262 | 4 | 4 | 26 | |||
| 27 | Шайба 16.ОТ | 252139 | 4 | 4 | 27 | |||
| 28 | Шайба 16 | 252017 | 4 | 4 | 28 | |||
| 29 | Гайка MH | 250560 | 4 | 4 | 29 | |||
| 30 | Крышка боковая | 7512-2126060 | 2 | 2 | 30 | |||
| 31 | Крышка боковая | 7512-2126061 | 2 | 2 | 31 | |||
| 32 | Винт | 373800 | 2 | 2 | 32 | |||
| 33 | Панель | 7512-2126112 | 1 | 1 | 33 | |||
| 34 | Панель | 7512-2126115 | 1 | 1 | 34 | |||
| 35 | Шайба | 252134 | 25 | 25 | 35 | |||
| 36 | Шайба | 252037 | 32 | 32 | 36 | |||
| 37 | Болт | 201422 | 16 | 16 | 37 | |||
| 38 | Щит | 7512-2126858 | 1 | 1 | 38 |
