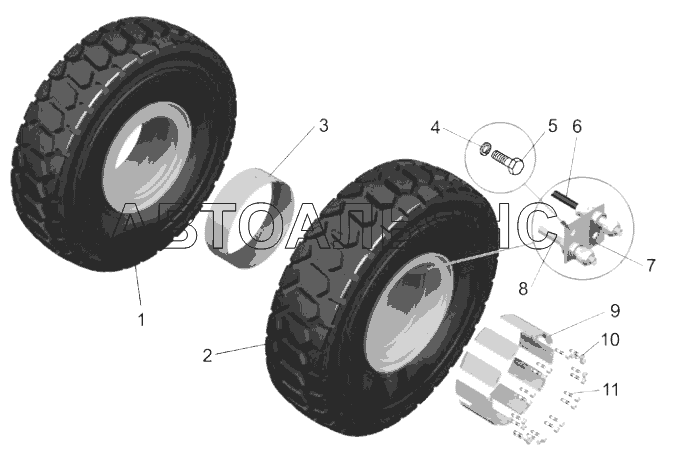

Установка задних колес (75580-3100005);Mounting of rear wheels
100%
Название детали
Колесо и шина
Заводской номер
75570-3101011-70
Количество на модель
4
№
1
Название детали
Колесо и шина
Заводской номер
75570-3101011-50
Количество на модель
4
№
2
Название детали
Кольцо распорное
Заводской номер
549-3101065-01
Количество на модель
2
№
3
Название детали
Шайба 10Л
Заводской номер
252156
Количество на модель
4
№
4
Название детали
Болт М10-6gх16
Заводской номер
201493
Количество на модель
4
№
5
Название детали
Удлинитель гибкий
Заводской номер
32-3116010-06
Количество на модель
2
№
6
Название детали
Пластина крепления удлинителей
Заводской номер
75570-3101072
Количество на модель
2
№
7
Название детали
Удлинитель гибкий
Заводской номер
32-3116010-07
Количество на модель
2
№
8
Название детали
Прижим крепления задних колес
Заводской номер
75580-3101060
Количество на модель
24
№
9
Название детали
Гайка
Заводской номер
549А-3101040
Количество на модель
48
№
10
Название детали
Шпилька
Заводской номер
341088
Количество на модель
40
№
11
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Колесо и шина | 75570-3101011-70 | 4 | 4 | 1 | |||
| 2 | Колесо и шина | 75570-3101011-50 | 4 | 4 | 2 | |||
| 3 | Кольцо распорное | 549-3101065-01 | 2 | 2 | 3 | |||
| 4 | Шайба 10Л | 252156 | 4 | 4 | 4 | |||
| 5 | Болт М10-6gх16 | 201493 | 4 | 4 | 5 | |||
| 6 | Удлинитель гибкий | 32-3116010-06 | 2 | 2 | 6 | |||
| 7 | Пластина крепления удлинителей | 75570-3101072 | 2 | 2 | 7 | |||
| 8 | Удлинитель гибкий | 32-3116010-07 | 2 | 2 | 8 | |||
| 9 | Прижим крепления задних колес | 75580-3101060 | 24 | 24 | 9 | |||
| 10 | Гайка | 549А-3101040 | 48 | 48 | 10 | |||
| 11 | Шпилька | 341088 | 40 | 40 | 11 |
