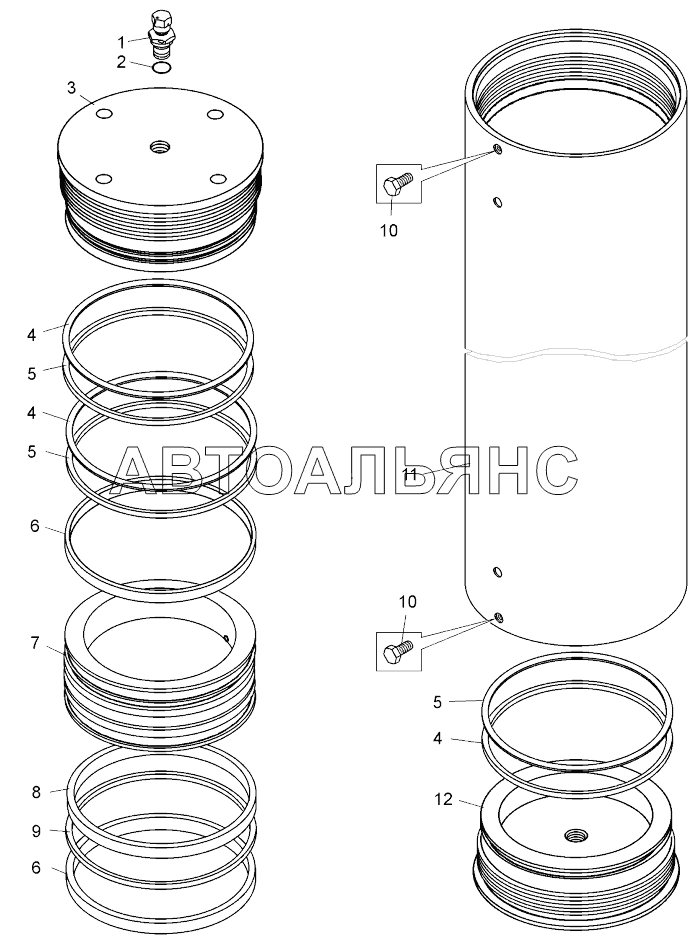

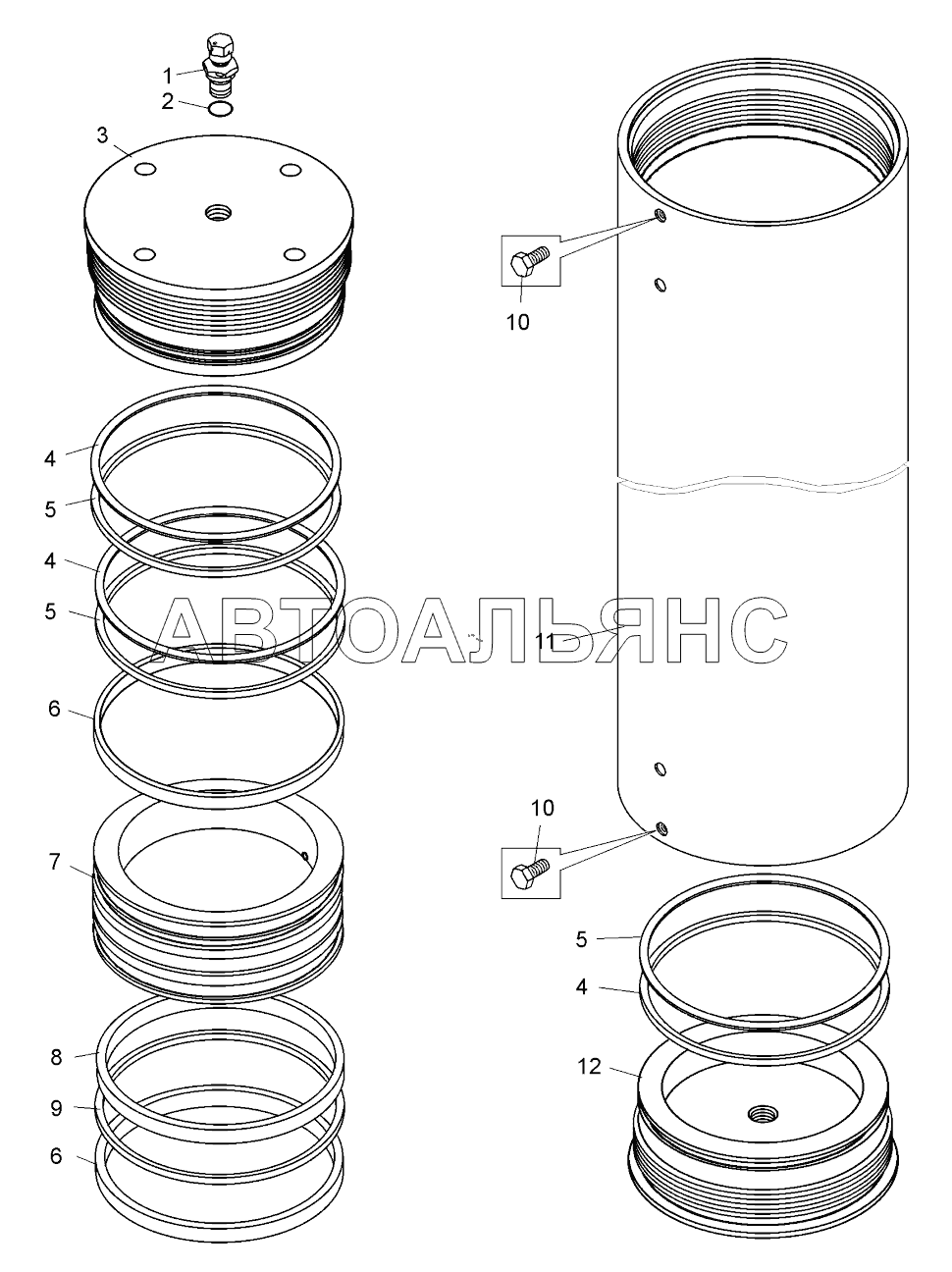

Пневмогидроаккумулятор (75450-3415010);Pneumatic hydroaccumulator
100%
Название детали
Клапан заправочный
Заводской номер
540-2917360-01
Количество на модель
1
№
1
Название детали
Прокладка
Заводской номер
540-2917362
Количество на модель
1
№
2
Название детали
Крышка верхняя
Заводской номер
75306-3415032
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
75306-3415024
Количество на модель
3
№
4
Название детали
Кольцо
Заводской номер
160-170-58-2-3
Количество на модель
3
№
5
Название детали
КОЛЬЦО
Заводской номер
F01 170х165х14.8
Количество на модель
2
№
6
Название детали
Поршень
Заводской номер
75306-3415022-01
Количество на модель
1
№
7
Название детали
Уплотнение поршневое
Заводской номер
SP 170х152х12.3EBR
Количество на модель
1
№
8
Название детали
Уплотнение поршневое
Заводской номер
К08-D 170х154.9х6.3EBR
Количество на модель
1
№
9
Название детали
Болт М6-6gх10
Заводской номер
201415
Количество на модель
2
№
10
Название детали
корпус
Заводской номер
75450-3415016
Количество на модель
1
№
11
Название детали
корпус
Заводской номер
75450-3415016-01
Количество на модель
1
№
11
Название детали
Крышка нижняя
Заводской номер
75306-3415033
Количество на модель
1
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Клапан заправочный | 540-2917360-01 | 1 | 1 | 1 | |||
| 2 | Прокладка | 540-2917362 | 1 | 1 | 2 | |||
| 3 | Крышка верхняя | 75306-3415032 | 1 | 1 | 3 | |||
| 4 | Шайба | 75306-3415024 | 3 | 3 | 4 | |||
| 5 | Кольцо | 160-170-58-2-3 | 3 | 3 | 5 | |||
| 6 | КОЛЬЦО | F01 170х165х14.8 | 2 | 2 | 6 | |||
| 7 | Поршень | 75306-3415022-01 | 1 | 1 | 7 | |||
| 8 | Уплотнение поршневое | SP 170х152х12.3EBR | 1 | 1 | 8 | |||
| 9 | Уплотнение поршневое | К08-D 170х154.9х6.3EBR | 1 | 1 | 9 | |||
| 10 | Болт М6-6gх10 | 201415 | 2 | 2 | 10 | |||
| 11 | корпус | 75450-3415016 | 1 | 1 | 11 | |||
| 11 | корпус | 75450-3415016-01 | 1 | 1 | 11 | |||
| 12 | Крышка нижняя | 75306-3415033 | 1 | 1 | 12 |
