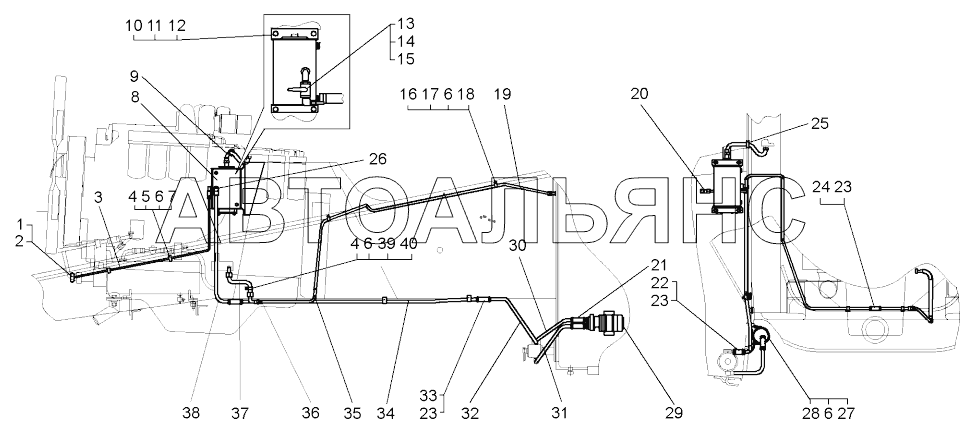

Топливные трубопроводы (75570-1100006-20);Fuel pipelines
100%
Название детали
Болт
Заводской номер
540А-1018132
Количество на модель
1
№
1
Название детали
прокладка
Заводской номер
540-2917144
Количество на модель
2
№
2
Название детали
Трубка подвода топлива
Заводской номер
7545-1104120
Количество на модель
1
№
3
Название детали
Болт М6-6gх10
Заводской номер
201415
Количество на модель
3
№
4
Название детали
Шайба
Заводской номер
252004
Количество на модель
2
№
5
Название детали
Шайба
Заводской номер
252134
Количество на модель
14
№
6
Название детали
Кляммер
Заводской номер
315406
Количество на модель
2
№
7
Название детали
Обогреватель топлива с фильтром
Заводской номер
75570-1138010
Количество на модель
1
№
8
Название детали
Шланг топливный
Заводской номер
4058175
Количество на модель
1
№
9
Название детали
Болт М12-6gх30
Заводской номер
201540
Количество на модель
4
№
10
Название детали
Шайба 12
Заводской номер
252007
Количество на модель
4
№
11
Название детали
Шайба
Заводской номер
252137
Количество на модель
4
№
12
Название детали
Угольник
Заводской номер
344506
Количество на модель
1
№
13
Название детали
Кран разобщительный
Заводской номер
12.3520010-10
Количество на модель
1
№
14
Название детали
Угольник
Заводской номер
314514
Количество на модель
1
№
15
Название детали
Скоба
Заводской номер
75211-6603724
Количество на модель
7
№
16
Название детали
Болт М6-6gх30
Заводской номер
201424
Количество на модель
7
№
17
Название детали
Вкладыш
Заводской номер
540А-3506988
Количество на модель
4
№
18
Название детали
Топливопровод
Заводской номер
75570-1104050
Количество на модель
1
№
19
Название детали
Угольник
Заводской номер
379652
Количество на модель
1
№
20
Название детали
Шланг соединительный
Заводской номер
75404-3509318
Количество на модель
2
№
21
Название детали
Шланг соединительный
Заводской номер
549А-1018422
Количество на модель
1
№
22
Название детали
Хомут
Заводской номер
NORMA TORRO S 25-40/971
Количество на модель
12
№
23
Название детали
Шланг
Заводской номер
540В-1018346
Количество на модель
1
№
24
Название детали
Кольцо
Заводской номер
549A-3724238
Количество на модель
1
№
25
Название детали
Угольник
Заводской номер
344512
Количество на модель
1
№
26
Название детали
Гайка
Заводской номер
250508
Количество на модель
4
№
27
Название детали
Хомут
Заводской номер
549А-1113134
Количество на модель
2
№
28
Название детали
Насос топливозакачивающий
Заводской номер
7512-1113010
Количество на модель
1
№
29
Название детали
Топливопровод
Заводской номер
75570-1104416
Количество на модель
1
№
30
Название детали
Топливопровод от крана к насосу
Заводской номер
7557-1104420
Количество на модель
1
№
31
Название детали
Топливопровод переходной
Заводской номер
75570-1104650
Количество на модель
1
№
32
Название детали
Шланг соединительный
Заводской номер
75406-3509318
Количество на модель
2
№
33
Название детали
Топливопровод
Заводской номер
75570-1104594
Количество на модель
1
№
34
Название детали
Топливопровод сливной
Заводской номер
75570-1104370
Количество на модель
1
№
35
Название детали
Переходник "- - А
Заводской номер
75553-1104294
Количество на модель
1
№
36
Название детали
Шланг топливный
Заводской номер
4003438
Количество на модель
1
№
37
Название детали
Топливопровод промежуточный
Заводской номер
75570-1104660-10
Количество на модель
1
№
38
Название детали
Шайба
Заводской номер
252037
Количество на модель
1
№
39
Название детали
Кляммер
Заводской номер
344622
Количество на модель
1
№
40
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | 540А-1018132 | 1 | 1 | 1 | |||
| 2 | прокладка | 540-2917144 | 2 | 2 | 2 | |||
| 3 | Трубка подвода топлива | 7545-1104120 | 1 | 1 | 3 | |||
| 4 | Болт М6-6gх10 | 201415 | 3 | 3 | 4 | |||
| 5 | Шайба | 252004 | 2 | 2 | 5 | |||
| 6 | Шайба | 252134 | 14 | 14 | 6 | |||
| 7 | Кляммер | 315406 | 2 | 2 | 7 | |||
| 8 | Обогреватель топлива с фильтром | 75570-1138010 | 1 | 1 | 8 | |||
| 9 | Шланг топливный | 4058175 | 1 | 1 | 9 | |||
| 10 | Болт М12-6gх30 | 201540 | 4 | 4 | 10 | |||
| 11 | Шайба 12 | 252007 | 4 | 4 | 11 | |||
| 12 | Шайба | 252137 | 4 | 4 | 12 | |||
| 13 | Угольник | 344506 | 1 | 1 | 13 | |||
| 14 | Кран разобщительный | 12.3520010-10 | 1 | 1 | 14 | |||
| 15 | Угольник | 314514 | 1 | 1 | 15 | |||
| 16 | Скоба | 75211-6603724 | 7 | 7 | 16 | |||
| 17 | Болт М6-6gх30 | 201424 | 7 | 7 | 17 | |||
| 18 | Вкладыш | 540А-3506988 | 4 | 4 | 18 | |||
| 19 | Топливопровод | 75570-1104050 | 1 | 1 | 19 | |||
| 20 | Угольник | 379652 | 1 | 1 | 20 | |||
| 21 | Шланг соединительный | 75404-3509318 | 2 | 2 | 21 | |||
| 22 | Шланг соединительный | 549А-1018422 | 1 | 1 | 22 | |||
| 23 | Хомут | NORMA TORRO S 25-40/971 | 12 | 12 | 23 | |||
| 24 | Шланг | 540В-1018346 | 1 | 1 | 24 | |||
| 25 | Кольцо | 549A-3724238 | 1 | 1 | 25 | |||
| 26 | Угольник | 344512 | 1 | 1 | 26 | |||
| 27 | Гайка | 250508 | 4 | 4 | 27 | |||
| 28 | Хомут | 549А-1113134 | 2 | 2 | 28 | |||
| 29 | Насос топливозакачивающий | 7512-1113010 | 1 | 1 | 29 | |||
| 30 | Топливопровод | 75570-1104416 | 1 | 1 | 30 | |||
| 31 | Топливопровод от крана к насосу | 7557-1104420 | 1 | 1 | 31 | |||
| 32 | Топливопровод переходной | 75570-1104650 | 1 | 1 | 32 | |||
| 33 | Шланг соединительный | 75406-3509318 | 2 | 2 | 33 | |||
| 34 | Топливопровод | 75570-1104594 | 1 | 1 | 34 | |||
| 35 | Топливопровод сливной | 75570-1104370 | 1 | 1 | 35 | |||
| 36 | Переходник "- - А | 75553-1104294 | 1 | 1 | 36 | |||
| 37 | Шланг топливный | 4003438 | 1 | 1 | 37 | |||
| 38 | Топливопровод промежуточный | 75570-1104660-10 | 1 | 1 | 38 | |||
| 39 | Шайба | 252037 | 1 | 1 | 39 | |||
| 40 | Кляммер | 344622 | 1 | 1 | 40 |
