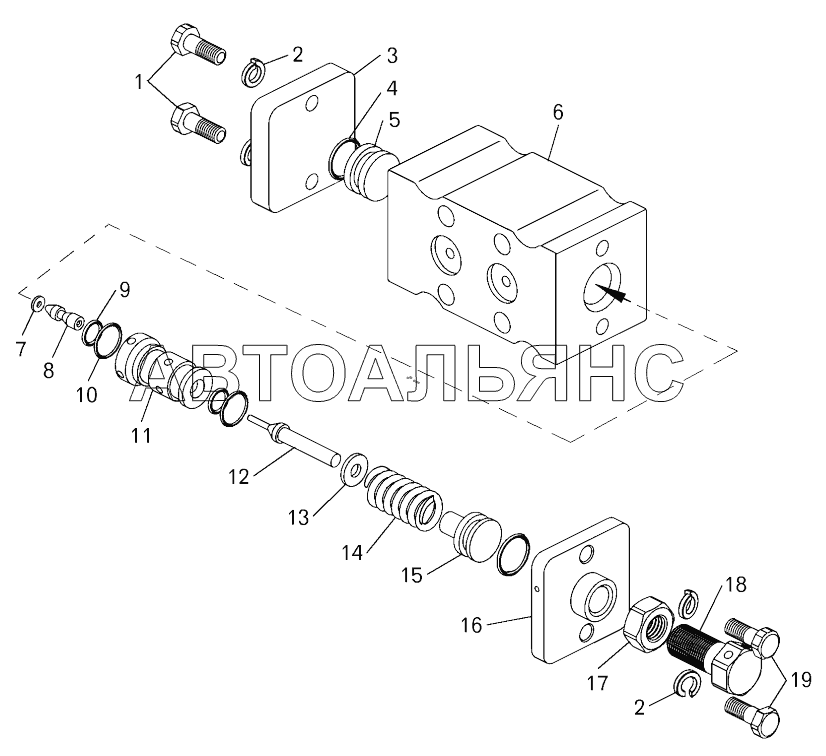

Клапан вспомогательный (7820-4603100);Auxiliary valve
100%
Название детали
Болт
Заводской номер
201420
Количество на модель
2
№
1
Название детали
Шайба
Заводской номер
252134
Количество на модель
4
№
2
Название детали
Крышка
Заводской номер
7820-4603106
Количество на модель
1
№
3
Название детали
Кольцо
Заводской номер
014-018-25-2-3
Количество на модель
1
№
4
Название детали
Заглушка
Заводской номер
7820-3515152
Количество на модель
1
№
5
Название детали
корпус
Заводской номер
7820-4603102
Количество на модель
1
№
6
Название детали
КОЛЬЦО
Заводской номер
003-005-14-2-3
Количество на модель
1
№
7
Название детали
Стержень
Заводской номер
ТО-41-3515146
Количество на модель
1
№
8
Название детали
Кольцо- -
Заводской номер
012-016-25-2-3
Количество на модель
3
№
9
Название детали
Кольцо защитное
Заводской номер
ТО-41-3515142
Количество на модель
2
№
10
Название детали
Седло
Заводской номер
7820-3515148
Количество на модель
1
№
11
Название детали
Регулировочный клапан
Заводской номер
ТО-41-3515144
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
ТО-41-3515147
Количество на модель
1
№
13
Название детали
Пружина клапана
Заводской номер
ТО-41-3515151
Количество на модель
1
№
14
Название детали
Поршень
Заводской номер
ТО-41-3515149
Количество на модель
1
№
15
Название детали
Крышка пружины
Заводской номер
7820-4603104-10
Количество на модель
1
№
16
Название детали
Гайка М10-6Н
Заводской номер
250512
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
206538
Количество на модель
1
№
18
Название детали
Болт
Заводской номер
201418
Количество на модель
2
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | 201420 | 2 | 2 | 1 | |||
| 2 | Шайба | 252134 | 4 | 4 | 2 | |||
| 3 | Крышка | 7820-4603106 | 1 | 1 | 3 | |||
| 4 | Кольцо | 014-018-25-2-3 | 1 | 1 | 4 | |||
| 5 | Заглушка | 7820-3515152 | 1 | 1 | 5 | |||
| 6 | корпус | 7820-4603102 | 1 | 1 | 6 | |||
| 7 | КОЛЬЦО | 003-005-14-2-3 | 1 | 1 | 7 | |||
| 8 | Стержень | ТО-41-3515146 | 1 | 1 | 8 | |||
| 9 | Кольцо- - | 012-016-25-2-3 | 3 | 3 | 9 | |||
| 10 | Кольцо защитное | ТО-41-3515142 | 2 | 2 | 10 | |||
| 11 | Седло | 7820-3515148 | 1 | 1 | 11 | |||
| 12 | Регулировочный клапан | ТО-41-3515144 | 1 | 1 | 12 | |||
| 13 | Шайба | ТО-41-3515147 | 1 | 1 | 13 | |||
| 14 | Пружина клапана | ТО-41-3515151 | 1 | 1 | 14 | |||
| 15 | Поршень | ТО-41-3515149 | 1 | 1 | 15 | |||
| 16 | Крышка пружины | 7820-4603104-10 | 1 | 1 | 16 | |||
| 17 | Гайка М10-6Н | 250512 | 1 | 1 | 17 | |||
| 18 | Болт | 206538 | 1 | 1 | 18 | |||
| 19 | Болт | 201418 | 2 | 2 | 19 |
