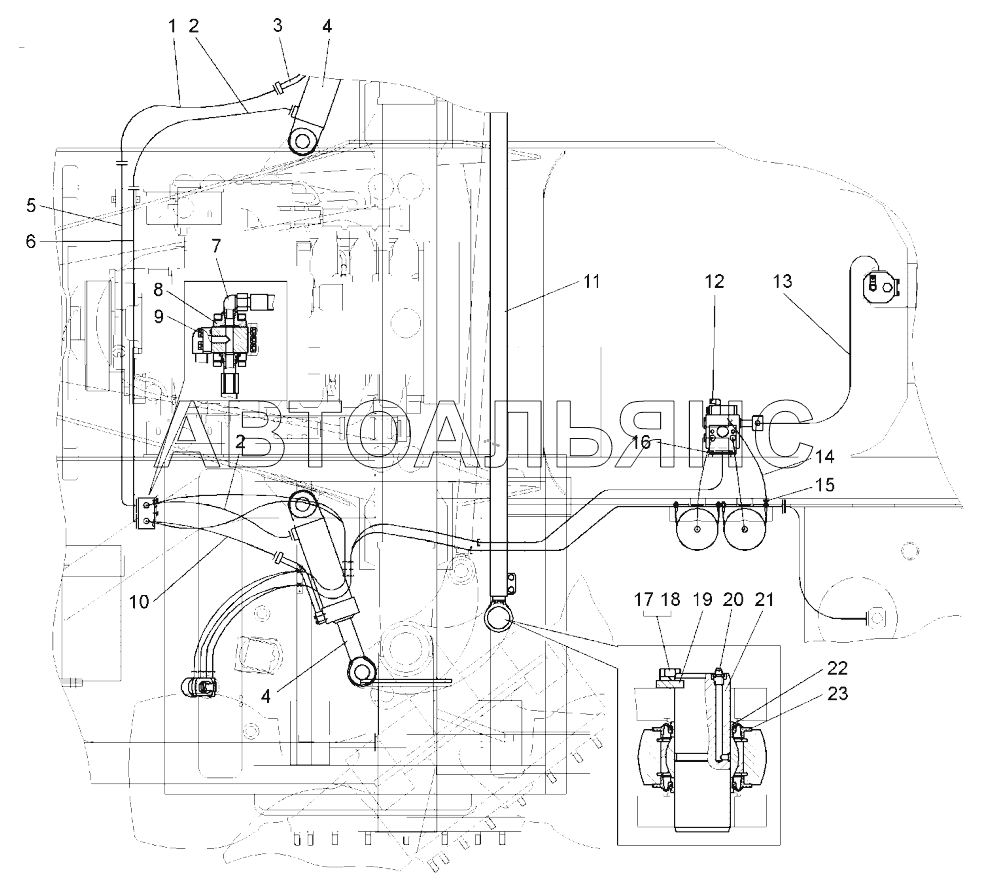

Трубопроводы цилиндров поворота рулевого управления (75580-3400001) (продолжение рисунка 71);Pipelines of steering turn cylinders
100%
Название детали
Рукав высокого давления
Заводской номер
78221-4617710
Количество на модель
1
№
1
Название детали
Рукав
Заводской номер
78221-4617720
Количество на модель
2
№
2
Название детали
Труба
Заводской номер
75570-3429080
Количество на модель
2
№
3
Название детали
Цилиндр поворота
Заводской номер
75570-3429010-01
Количество на модель
2
№
4
Название детали
Труба
Заводской номер
75570-3408110
Количество на модель
1
№
5
Название детали
Труба
Заводской номер
75570-3408111
Количество на модель
1
№
6
Название детали
Угольник
Заводской номер
525-3408039
Количество на модель
2
№
7
Название детали
Фланец
Заводской номер
7823-4617337-20
Количество на модель
2
№
8
Название детали
Болт М10-6gх30
Заводской номер
201499
Количество на модель
16
№
9
Название детали
Рукав
Заводской номер
78221-4617620
Количество на модель
1
№
10
Название детали
Тяга рулевой трапеции
Заводской номер
75570-3003052
Количество на модель
1
№
11
Название детали
Коллектор
Заводской номер
75132-3408800
Количество на модель
1
№
12
Название детали
Рукав высокого давления
Заводской номер
78221-4617850
Количество на модель
1
№
13
Название детали
Рукав высокого давления
Заводской номер
7513-8609680
Количество на модель
1
№
14
Название детали
Угольник
Заводской номер
344442
Количество на модель
1
№
15
Название детали
Кронштейн
Заводской номер
75132-3408352
Количество на модель
1
№
16
Название детали
Болт M- x
Заводской номер
201587
Количество на модель
12
№
17
Название детали
Шайба 14.ОТ
Заводской номер
252138
Количество на модель
12
№
18
Название детали
Стопорная пластина
Заводской номер
7921-3414076
Количество на модель
6
№
19
Название детали
Масленка
Заводской номер
1.3 Ц6хр
Количество на модель
6
№
20
Название детали
Палец
Заводской номер
7921-3414060
Количество на модель
6
№
21
Название детали
Втулка распорная
Заводской номер
7921-3414064
Количество на модель
12
№
22
Название детали
Сальник
Заводской номер
540-2917454-12
Количество на модель
12
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав высокого давления | 78221-4617710 | 1 | 1 | 1 | |||
| 2 | Рукав | 78221-4617720 | 2 | 2 | 2 | |||
| 3 | Труба | 75570-3429080 | 2 | 2 | 3 | |||
| 4 | Цилиндр поворота | 75570-3429010-01 | 2 | 2 | 4 | |||
| 5 | Труба | 75570-3408110 | 1 | 1 | 5 | |||
| 6 | Труба | 75570-3408111 | 1 | 1 | 6 | |||
| 7 | Угольник | 525-3408039 | 2 | 2 | 7 | |||
| 8 | Фланец | 7823-4617337-20 | 2 | 2 | 8 | |||
| 9 | Болт М10-6gх30 | 201499 | 16 | 16 | 9 | |||
| 10 | Рукав | 78221-4617620 | 1 | 1 | 10 | |||
| 11 | Тяга рулевой трапеции | 75570-3003052 | 1 | 1 | 11 | |||
| 12 | Коллектор | 75132-3408800 | 1 | 1 | 12 | |||
| 13 | Рукав высокого давления | 78221-4617850 | 1 | 1 | 13 | |||
| 14 | Рукав высокого давления | 7513-8609680 | 1 | 1 | 14 | |||
| 15 | Угольник | 344442 | 1 | 1 | 15 | |||
| 16 | Кронштейн | 75132-3408352 | 1 | 1 | 16 | |||
| 17 | Болт M- x | 201587 | 12 | 12 | 17 | |||
| 18 | Шайба 14.ОТ | 252138 | 12 | 12 | 18 | |||
| 19 | Стопорная пластина | 7921-3414076 | 6 | 6 | 19 | |||
| 20 | Масленка | 1.3 Ц6хр | 6 | 6 | 20 | |||
| 21 | Палец | 7921-3414060 | 6 | 6 | 21 | |||
| 22 | Втулка распорная | 7921-3414064 | 12 | 12 | 22 | |||
| 23 | Сальник | 540-2917454-12 | 12 | 12 | 23 |
