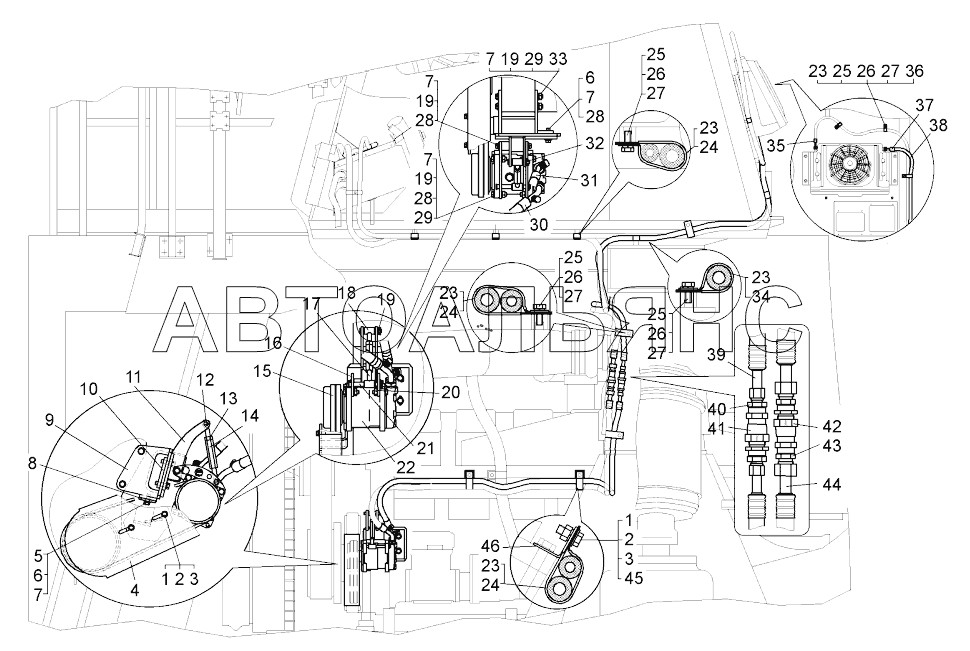

Установка трубопроводов кондиционера (75131-8100008-50);Mounting of conditioner pipelines

Название детали

Комплект быстроразъемных соединений

Заводской номер

БРС-131

Количество на модель

№

Название детали

Болт М8-6gх20

Заводской номер

201456

Количество на модель

№

1

Название детали

Шайба 8

Заводской номер

252005

Количество на модель

№

2

Название детали

Шайба 8Т

Заводской номер

252135

Количество на модель

№

3

Название детали

Кожух

Заводской номер

75131-8111690

Количество на модель

№

4

Название детали

Болт

Заводской номер

201497

Количество на модель

№

5

Название детали

Шайба 10

Заводской номер

252039

Количество на модель

№

6

Название детали

Шайба 10Л

Заводской номер

252156

Количество на модель

№

7

Название детали

Кронштейн

Заводской номер

75131-8111630

Количество на модель

№

8

Название детали

Кронштейн

Заводской номер

75131-8111610-30

Количество на модель

№

9

Название детали

Пластина

Заводской номер

7548D-8111627

Количество на модель

№

10

Название детали

Кронштейн

Заводской номер

75131-8111620-10

Количество на модель

№

11

Название детали

Палец

Заводской номер

260068

Количество на модель

№

12

Название детали

Гайка

Заводской номер

250515

Количество на модель

№

13

Название детали

Фиксатор тяги

Заводской номер

75483-8111654

Количество на модель

№

14

Название детали

Ремень

Заводской номер

А-1120

Количество на модель

№

15

Название детали

Ребро

Заводской номер

75131-8111687

Количество на модель

№

16

Название детали

Тяга левая

Заводской номер

75483-8111651

Количество на модель

№

17

Название детали

Тяга правая

Заводской номер

75483-8111650

Количество на модель

№

18

Название детали

Шайба 10

Заводской номер

252006

Количество на модель

№

19

Название детали

Ребро

Заводской номер

75131-8111686

Количество на модель

№

20

Название детали

Держатель

Заводской номер

7548D-8111657

Количество на модель

№

21

Название детали

Компрессор

Заводской номер

015128/0

Количество на модель

№

22

Название детали

Трубка

Заводской номер

549Б-2105455

Количество на модель

№

23

Название детали

Кляммер

Заводской номер

344618

Количество на модель

№

24

Название детали

Болт

Заводской номер

201418

Количество на модель

№

25

Название детали

Шайба

Заводской номер

252037

Количество на модель

№

26

Название детали

Шайба

Заводской номер

252134

Количество на модель

№

27

Название детали

Болт

Заводской номер

201502

Количество на модель

№

28

Название детали

Гайка М10-6Н

Заводской номер

250512

Количество на модель

№

29

Название детали

Фитинг

Заводской номер

80110FG134

Количество на модель

№

30

Название детали

Фитинг

Заводской номер

80108FG125

Количество на модель

№

31

Название детали

Шплинт 3,2х20

Заводской номер

258039

Количество на модель

№

32

Название детали

Болт Mx

Заводской номер

340237

Количество на модель

№

33

Название детали

Кляммер

Заводской номер

344622

Количество на модель

№

34

Название детали

Фитинг

Заводской номер

80106FG019

Количество на модель

№

35

Название детали

Кляммер

Заводской номер

344614

Количество на модель

№

36

Название детали

Фитинг

Заводской номер

80108FG059

Количество на модель

№

37

Название детали

Шланг нагнетательный NW8 (13/32)

Заводской номер

SSP90008G2G

Количество на модель

№

38

Название детали

Фитинг

Заводской номер

Ф08059180

Количество на модель

№

39

Название детали

Переходник

Заводской номер

ПР 08

Количество на модель

№

40

Название детали

Муфта быстроразьемная

Заводской номер

БС 08

Количество на модель

№

41

Название детали

Муфта быстроразьемная

Заводской номер

БС 10

Количество на модель

№

42

Название детали

Переходник

Заводской номер

ПР 10

Количество на модель

№

43

Название детали

Фитинг

Заводской номер

Ф10111180

Количество на модель

№

44

Название детали

Гайка

Заводской номер

250510

Количество на модель

№

45

Название детали

Кронштейн

Заводской номер

75131-3506112

Количество на модель

№

46
