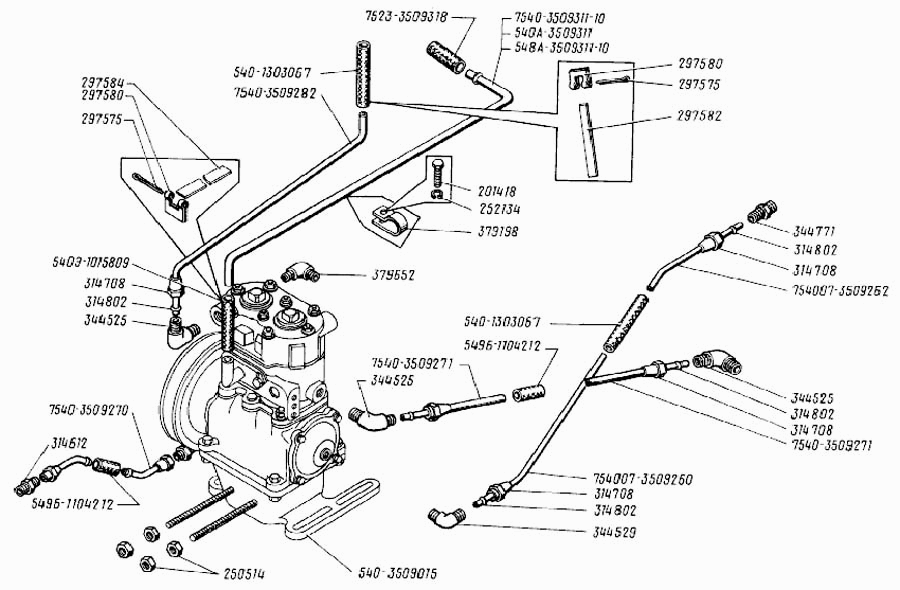

Трубопроводы компрессора
100%
Название детали
Болт
Заводской номер
201418
Количество на модель
89
№
Название детали
Трубопровод
Заводской номер
7540-3509282
Количество на модель
1
№
Название детали
Трубопровод
Заводской номер
7540-3509311-10
Количество на модель
№
Название детали
Трубопровод в сборе
Заводской номер
754007-3509260
Количество на модель
1
№
Название детали
Трубопровод в сборе
Заводской номер
754007-3509262
Количество на модель
1
№
Название детали
Угольник
Заводской номер
344525
Количество на модель
4
№
Название детали
Угольник
Заводской номер
344529
Количество на модель
1
№
Название детали
Угольник
Заводской номер
379652
Количество на модель
6
№
Название детали
Шайба
Заводской номер
252134
Количество на модель
210
№
Название детали
Шланг
Заводской номер
540-1303067
Количество на модель
12
№
Название детали
Шланг
Заводской номер
540Э-1015809
Количество на модель
2
№
Название детали
Шланг
Заводской номер
549Б-1104212
Количество на модель
2
№
Название детали
Шланг
Заводской номер
7523-3509318
Количество на модель
№
Название детали
Трубопровод
Заводской номер
7540-3509271
Количество на модель
2
№
Название детали
Трубопровод
Заводской номер
7540-3509270
Количество на модель
2
№
Название детали
Гайка М12-6Н
Заводской номер
250514
Количество на модель
89
№
Название детали
Гайка накидная 2Н10
Заводской номер
314708
Количество на модель
39
№
Название детали
Кляммер
Заводской номер
379198
Количество на модель
10
№
Название детали
Компрессор
Заводской номер
540-3509015
Количество на модель
1
№
Название детали
Лента
Заводской номер
297582
Количество на модель
30
№
Название детали
Лента
Заводской номер
297584
Количество на модель
31
№
Название детали
Муфта конусная 10
Заводской номер
314802
Количество на модель
39
№
Название детали
Ниппель
Заводской номер
314612
Количество на модель
7
№
Название детали
Ниппель
Заводской номер
344771
Количество на модель
2
№
Название детали
Пряжка
Заводской номер
297580
Количество на модель
71
№
Название детали
Трубопровод
Заводской номер
540А-3509311
Количество на модель
1
№
Название детали
Трубопровод
Заводской номер
548А-3509311-10
Количество на модель
№
Название детали
Шплинт х
Заводской номер
297575
Количество на модель
80
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Болт | 201418 | 89 | 89 | |||||
| Трубопровод | 7540-3509282 | 1 | 1 | |||||
| Трубопровод | 7540-3509311-10 | |||||||
| Трубопровод в сборе | 754007-3509260 | 1 | 1 | |||||
| Трубопровод в сборе | 754007-3509262 | 1 | 1 | |||||
| Угольник | 344525 | 4 | 4 | |||||
| Угольник | 344529 | 1 | 1 | |||||
| Угольник | 379652 | 6 | 6 | |||||
| Шайба | 252134 | 210 | 210 | |||||
| Шланг | 540-1303067 | 12 | 12 | |||||
| Шланг | 540Э-1015809 | 2 | 2 | |||||
| Шланг | 549Б-1104212 | 2 | 2 | |||||
| Шланг | 7523-3509318 | |||||||
| Трубопровод | 7540-3509271 | 2 | 2 | |||||
| Трубопровод | 7540-3509270 | 2 | 2 | |||||
| Гайка М12-6Н | 250514 | 89 | 89 | |||||
| Гайка накидная 2Н10 | 314708 | 39 | 39 | |||||
| Кляммер | 379198 | 10 | 10 | |||||
| Компрессор | 540-3509015 | 1 | 1 | |||||
| Лента | 297582 | 30 | 30 | |||||
| Лента | 297584 | 31 | 31 | |||||
| Муфта конусная 10 | 314802 | 39 | 39 | |||||
| Ниппель | 314612 | 7 | 7 | |||||
| Ниппель | 344771 | 2 | 2 | |||||
| Пряжка | 297580 | 71 | 71 | |||||
| Трубопровод | 540А-3509311 | 1 | 1 | |||||
| Трубопровод | 548А-3509311-10 | |||||||
| Шплинт х | 297575 | 80 | 80 |
