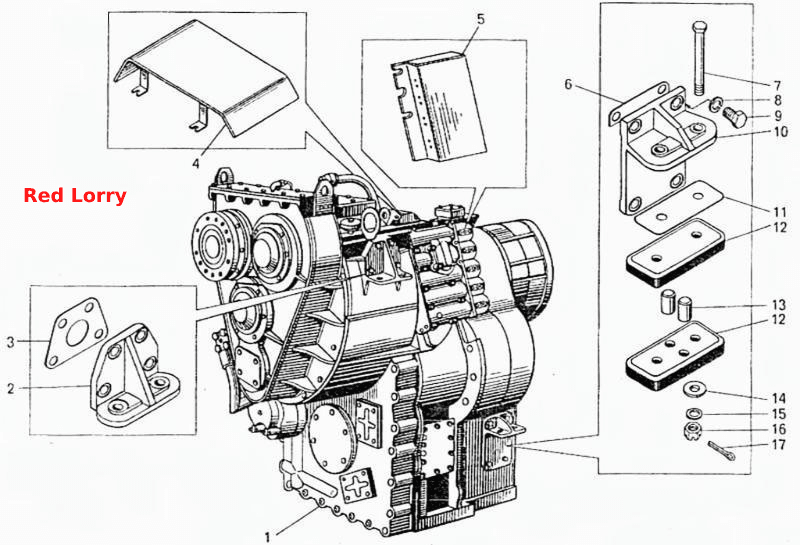

Установка гидромеханической передачи
100%
Название детали
Передача гидромеханическая в сборе
Заводской номер
7547-1700004-01
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
7548-1715272
Количество на модель
2
№
2
Название детали
Прокладка
Заводской номер
7548-1715276
Количество на модель
2
№
3
Название детали
Кожух защитный
Заводской номер
7548-1712690-01
Количество на модель
1
№
4
Название детали
Экран электромагнитов
Заводской номер
7548-1712696
Количество на модель
1
№
5
Название детали
Прокладка
Заводской номер
540-1715032
Количество на модель
4
№
6
Название детали
Болт
Заводской номер
340407
Количество на модель
8
№
7
Название детали
Шайба 16.ОТ
Заводской номер
252139
Количество на модель
16
№
8
Название детали
Болт М16-6gх40
Заводской номер
202119
Количество на модель
16
№
9
Название детали
Кронштейн
Заводской номер
540-1715030
Количество на модель
2
№
10
Название детали
Прокладка регулировочная
Заводской номер
7548-1001428
Количество на модель
28
№
11
Название детали
Нижний амортизатор
Заводской номер
7548-1001420
Количество на модель
8
№
12
Название детали
Штифт 18x40
Заводской номер
343532
Количество на модель
8
№
13
Название детали
Шайба 14
Заводской номер
252046
Количество на модель
8
№
14
Название детали
Шайба
Заводской номер
252016
Количество на модель
24
№
15
Название детали
Орех
Заводской номер
374625
Количество на модель
8
№
16
Название детали
Шплинт 3,2х25
Заводской номер
258040
Количество на модель
8
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Передача гидромеханическая в сборе | 7547-1700004-01 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 7548-1715272 | 2 | 2 | 2 | |||
| 3 | Прокладка | 7548-1715276 | 2 | 2 | 3 | |||
| 4 | Кожух защитный | 7548-1712690-01 | 1 | 1 | 4 | |||
| 5 | Экран электромагнитов | 7548-1712696 | 1 | 1 | 5 | |||
| 6 | Прокладка | 540-1715032 | 4 | 4 | 6 | |||
| 7 | Болт | 340407 | 8 | 8 | 7 | |||
| 8 | Шайба 16.ОТ | 252139 | 16 | 16 | 8 | |||
| 9 | Болт М16-6gх40 | 202119 | 16 | 16 | 9 | |||
| 10 | Кронштейн | 540-1715030 | 2 | 2 | 10 | |||
| 11 | Прокладка регулировочная | 7548-1001428 | 28 | 28 | 11 | |||
| 12 | Нижний амортизатор | 7548-1001420 | 8 | 8 | 12 | |||
| 13 | Штифт 18x40 | 343532 | 8 | 8 | 13 | |||
| 14 | Шайба 14 | 252046 | 8 | 8 | 14 | |||
| 15 | Шайба | 252016 | 24 | 24 | 15 | |||
| 16 | Орех | 374625 | 8 | 8 | 16 | |||
| 17 | Шплинт 3,2х25 | 258040 | 8 | 8 | 17 |
