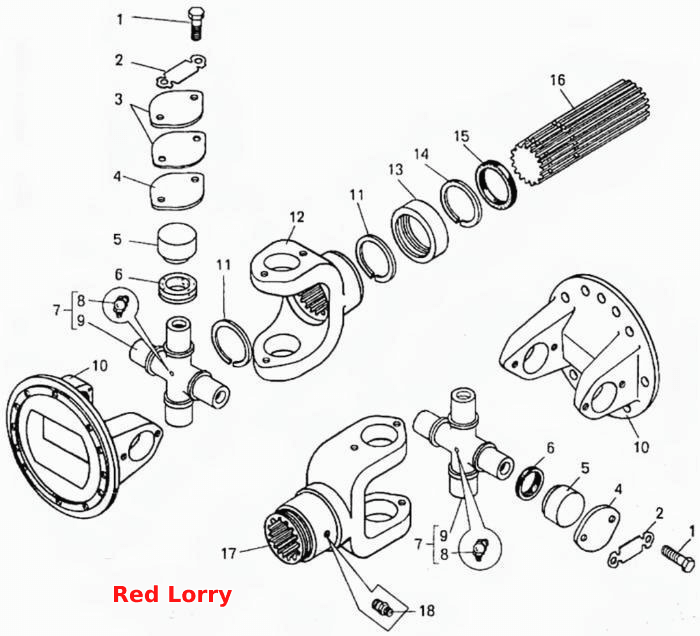

Вал карданный привода гидромеханической передачи
100%
Название детали
Болт Mx- x
Заводской номер
201514
Количество на модель
16
№
1
Название детали
Стопорная пластина для болтов
Заводской номер
210-2201041
Количество на модель
8
№
2
Название детали
Пластина балансировочная
Заводской номер
500А-2202080
Количество на модель
12
№
3
Название детали
Крышка
Заводской номер
210-2201040-А
Количество на модель
8
№
4
Название детали
Подшипник роликовый игольчатый
Заводской номер
804707АС10
Количество на модель
8
№
5
Название детали
Уплотнение торцевое
Заводской номер
131-2205042-Б
Количество на модель
8
№
6
Название детали
Крестовина
Заводской номер
4310-2205026-01
Количество на модель
2
№
7
Название детали
Масленка 2.3.90.Ц6хр
Заводской номер
853858
Количество на модель
2
№
8
Название детали
Крестовина
Заводской номер
1310-2205030-01
Количество на модель
2
№
9
Название детали
Фланец-вилка
Заводской номер
540-2208049-11
Количество на модель
2
№
10
Название детали
Кольцо опорное
Заводской номер
549В-4250028
Количество на модель
2
№
11
Название детали
Вилка
Заводской номер
54-9В-4250024-10
Количество на модель
1
№
12
Название детали
Вилка
Заводской номер
75482-2208024
Количество на модель
№
12
Название детали
Обойма сальника
Заводской номер
200-2201087-Т
Количество на модель
1
№
13
Название детали
Кольцо сальника
Заводской номер
500-2201089
Количество на модель
1
№
14
Название детали
Сальник
Заводской номер
500А-2201090-Б
Количество на модель
1
№
15
Название детали
Вал шлицевой
Заводской номер
549В-4250020-20
Количество на модель
1
№
16
Название детали
Вал шлицевый
Заводской номер
75482-2208020-10
Количество на модель
№
16
Название детали
Вилка скользящая
Заводской номер
75482-2208047-10
Количество на модель
1
№
17
Название детали
Масленка 1.3.Ц6
Заводской номер
264020
Количество на модель
1
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт Mx- x | 201514 | 16 | 16 | 1 | |||
| 2 | Стопорная пластина для болтов | 210-2201041 | 8 | 8 | 2 | |||
| 3 | Пластина балансировочная | 500А-2202080 | 12 | 12 | 3 | |||
| 4 | Крышка | 210-2201040-А | 8 | 8 | 4 | |||
| 5 | Подшипник роликовый игольчатый | 804707АС10 | 8 | 8 | 5 | |||
| 6 | Уплотнение торцевое | 131-2205042-Б | 8 | 8 | 6 | |||
| 7 | Крестовина | 4310-2205026-01 | 2 | 2 | 7 | |||
| 8 | Масленка 2.3.90.Ц6хр | 853858 | 2 | 2 | 8 | |||
| 9 | Крестовина | 1310-2205030-01 | 2 | 2 | 9 | |||
| 10 | Фланец-вилка | 540-2208049-11 | 2 | 2 | 10 | |||
| 11 | Кольцо опорное | 549В-4250028 | 2 | 2 | 11 | |||
| 12 | Вилка | 54-9В-4250024-10 | 1 | 1 | 12 | |||
| 12 | Вилка | 75482-2208024 | 12 | |||||
| 13 | Обойма сальника | 200-2201087-Т | 1 | 1 | 13 | |||
| 14 | Кольцо сальника | 500-2201089 | 1 | 1 | 14 | |||
| 15 | Сальник | 500А-2201090-Б | 1 | 1 | 15 | |||
| 16 | Вал шлицевой | 549В-4250020-20 | 1 | 1 | 16 | |||
| 16 | Вал шлицевый | 75482-2208020-10 | 16 | |||||
| 17 | Вилка скользящая | 75482-2208047-10 | 1 | 1 | 17 | |||
| 18 | Масленка 1.3.Ц6 | 264020 | 1 | 1 | 18 |
