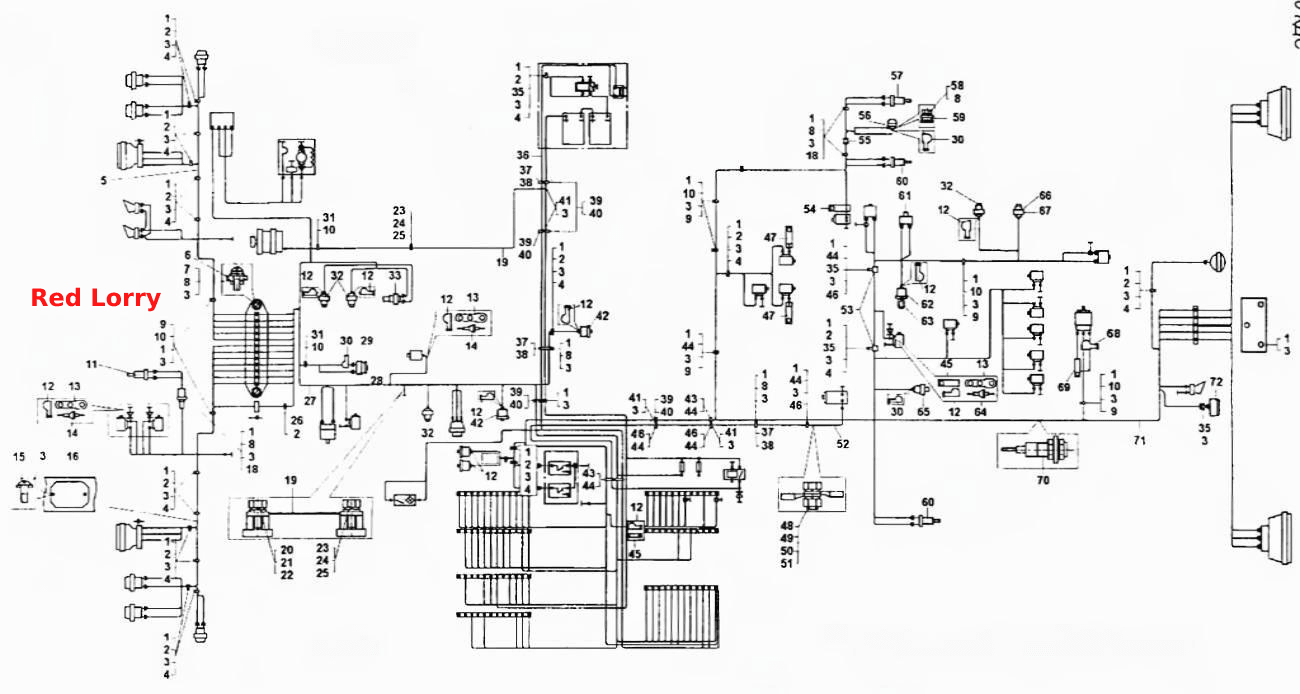

Схема электрооборудования (монтаж проводов на шасси БелАЗ-7555А)
100%
Название детали
Прокладка
Заводской номер
549А-3724393
Количество на модель
1
№
Название детали
Провод
Заводской номер
540-3724090-01
Количество на модель
1
№
Название детали
Кольцо
Заводской номер
7421-3724239
Количество на модель
1
№
Название детали
Кляммер
Заводской номер
344622
Количество на модель
1
№
Название детали
Болт
Заводской номер
201418
Количество на модель
70
№
1
Название детали
прокладка
Заводской номер
549А-3724395
Количество на модель
12
№
2
Название детали
Шайба
Заводской номер
252134
Количество на модель
84
№
3
Название детали
Кляммер
Заводской номер
379160
Количество на модель
9
№
4
Название детали
Жгут проводов между фар
Заводской номер
7545-3724044
Количество на модель
1
№
5
Название детали
Панель соединительная ПС-
Заводской номер
ПС-12
Количество на модель
1
№
6
Название детали
Винт
Заводской номер
220109
Количество на модель
2
№
7
Название детали
Шайба
Заводской номер
252004
Количество на модель
10
№
8
Название детали
Кляммер
Заводской номер
315406
Количество на модель
13
№
9
Название детали
Прокладка
Заводской номер
548А-11046969-01
Количество на модель
23
№
10
Название детали
Датчик
Заводской номер
ДУЖ 105П-03-24В-1А-01
Количество на модель
1
№
11
Название детали
Колпачок защитный
Заводской номер
7522-3724072
Количество на модель
30
№
12
Название детали
Перемычка
Заводской номер
7540А-3724218
Количество на модель
5
№
13
Название детали
Диод с перемычкой
Заводской номер
7540А-3747290
Количество на модель
4
№
14
Название детали
Винт
Заводской номер
220103
Количество на модель
4
№
15
Название детали
Крышка
Заводской номер
7555-3741232
Количество на модель
2
№
16
Название детали
Жгут проводов фар
Заводской номер
7545-3724026
Количество на модель
2
№
17
Название детали
Кляммер
Заводской номер
344618
Количество на модель
4
№
18
Название детали
Провод соединения двигателя с рамой
Заводской номер
540-3724090-02
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
340268
Количество на модель
1
№
20
Название детали
Шайба 12
Заводской номер
252007
Количество на модель
1
№
21
Название детали
Шайба 124
Заводской номер
252157
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
201495
Количество на модель
1
№
23
Название детали
Шайба 10
Заводской номер
252006
Количество на модель
1
№
24
Название детали
Шайба
Заводской номер
252136
Количество на модель
1
№
25
Шайба пружинная 10 (гровер) оцинкованная 1/05168/77
Производитель
RedLorry
Цена
0.61 ₴
Наличие
В наличии
Заводской номер
1/05168/77
Название детали
Кляммер
Заводской номер
344601
Количество на модель
3
№
26
Название детали
Жгут проводов по двигателю
Заводской номер
7545-3724300
Количество на модель
1
№
27
Название детали
Датчик засоренности воздушного фильтра
Заводской номер
ДСФ-65
Количество на модель
2
№
28
Название детали
Прокладка
Заводской номер
540-1712534
Количество на модель
2
№
29
Название детали
Чехол защитный
Заводской номер
540А-3724044
Количество на модель
9
№
30
Название детали
Кляммер
Заводской номер
315412
Количество на модель
10
№
31
Название детали
Датчик температуры ТМ 100 В
Заводской номер
ТМ100В
Количество на модель
3
№
32
Название детали
Датчик аварийной температуры охлаждающей жидкости
Заводской номер
ТМ111
Количество на модель
1
№
33
Название детали
Перемычка
Заводской номер
7421-3724246
Количество на модель
2
№
34
Название детали
Гайка
Заводской номер
250508
Количество на модель
6
№
35
Название детали
Жгут проводов выключателя "массы"
Заводской номер
7545-3724028
Количество на модель
1
№
36
Название детали
Кляммер
Заводской номер
344621
Количество на модель
3
№
37
Название детали
прокладка
Заводской номер
549А-3724392
Количество на модель
3
№
38
Название детали
Кляммер
Заводской номер
379198
Количество на модель
3
№
39
Название детали
прокладка
Заводской номер
549А-3724394
Количество на модель
3
№
40
Название детали
Болт
Заводской номер
201420
Количество на модель
9
№
41
Название детали
Датчик давления в пневмосистеме 18.3829
Заводской номер
18.3829010
Количество на модель
2
№
42
Название детали
Кляммер
Заводской номер
379169
Количество на модель
9
№
43
Название детали
прокладка
Заводской номер
540А-1104519-01
Количество на модель
32
№
44
Название детали
Перемычка
Заводской номер
549Б-3724244
Количество на модель
7
№
45
Название детали
Кляммер
Заводской номер
315407
Количество на модель
23
№
46
Название детали
Перемычка
Заводской номер
549Б-3724245
Количество на модель
3
№
47
Название детали
Болт М8-6gх20
Заводской номер
201456
Количество на модель
1
№
48
Название детали
Гайка
Заводской номер
250510
Количество на модель
1
№
49
Гайка М8х1,25х8 S13 омедненная 406.1008102 250510, ГАЗ/КАМАЗ выпускной коллектор
Производитель
RedLorry
Цена
9.5 ₴
Наличие
В наличии
Заводской номер
406.1008102 250510
Название детали
Шайба 8
Заводской номер
252005
Количество на модель
2
№
50
Название детали
Шайба 8Т
Заводской номер
252135
Количество на модель
1
№
51
Шайба пружинная 8 гровер 8 оцинкованная 252135-П9, 252155-П9
Производитель
RedLorry
Цена
0.32 ₴
Наличие
В наличии
Заводской номер
252135-П2
Название детали
Провод дублирующего привода руля
Заводской номер
75481-3724289
Количество на модель
1
№
52
Название детали
Кронштейн
Заводской номер
75231-3724502
Количество на модель
2
№
53
Название детали
Перемычка
Заводской номер
549В -3724210
Количество на модель
1
№
54
Название детали
Втулка
Заводской номер
525-3506210
Количество на модель
1
№
55
Название детали
Повторитель боковой указателя поворотов
Заводской номер
УП101-Б1
Количество на модель
1
№
56
Название детали
Датчик
Заводской номер
ДУЖ 105Д-13-24В-1А-01
Количество на модель
1
№
57
Название детали
Гайка М5-6Н
Заводской номер
250464
Количество на модель
2
№
58
Название детали
Втулка
Заводской номер
549А-3716046
Количество на модель
2
№
59
Название детали
Датчик
Заводской номер
ДУЖ 105Д-03-24В-1А-01
Количество на модель
2
№
60
Название детали
Выключатель
Заводской номер
ВК-12Б
Количество на модель
1
№
61
Название детали
Датчик давления масла двигателя на кгс/см
Заводской номер
11.3829010
Количество на модель
1
№
62
Название детали
Переходник
Заводской номер
7606-1712916
Количество на модель
1
№
63
Название детали
Диод с перемычкой
Заводской номер
549Б-3747290
Количество на модель
1
№
64
Название детали
Датчик
Заводской номер
ДАДМ-02
Количество на модель
2
№
65
Название детали
прокладка
Заводской номер
540-2917144
Количество на модель
1
№
66
Название детали
Датчик температуры
Заводской номер
193828
Количество на модель
1
№
67
Название детали
Наконечник резиновый
Заводской номер
ТМ59-6000-38
Количество на модель
1
№
68
Название детали
Перемычка
Заводской номер
549Б-3724240
Количество на модель
1
№
69
Название детали
Выключатель
Заводской номер
7545-3710040
Количество на модель
2
№
70
Название детали
Жгут проводов по лонжерону
Заводской номер
7545-3724030
Количество на модель
1
№
71
Название детали
Фонарь освещения номерного знака
Заводской номер
ФП131-Б
Количество на модель
1
№
72
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Прокладка | 549А-3724393 | 1 | 1 | |||||||||||||||||||||||
| Провод | 540-3724090-01 | 1 | 1 | |||||||||||||||||||||||
| Кольцо | 7421-3724239 | 1 | 1 | |||||||||||||||||||||||
| Кляммер | 344622 | 1 | 1 | |||||||||||||||||||||||
| 1 | Болт | 201418 | 70 | 70 | 1 | |||||||||||||||||||||
| 2 | прокладка | 549А-3724395 | 12 | 12 | 2 | |||||||||||||||||||||
| 3 | Шайба | 252134 | 84 | 84 | 3 | |||||||||||||||||||||
| 4 | Кляммер | 379160 | 9 | 9 | 4 | |||||||||||||||||||||
| 5 | Жгут проводов между фар | 7545-3724044 | 1 | 1 | 5 | |||||||||||||||||||||
| 6 | Панель соединительная ПС- | ПС-12 | 1 | 1 | 6 | |||||||||||||||||||||
| 7 | Винт | 220109 | 2 | 2 | 7 | |||||||||||||||||||||
| 8 | Шайба | 252004 | 10 | 10 | 8 | |||||||||||||||||||||
| 9 | Кляммер | 315406 | 13 | 13 | 9 | |||||||||||||||||||||
| 10 | Прокладка | 548А-11046969-01 | 23 | 23 | 10 | |||||||||||||||||||||
| 11 | Датчик | ДУЖ 105П-03-24В-1А-01 | 1 | 1 | 11 | |||||||||||||||||||||
| 12 | Колпачок защитный | 7522-3724072 | 30 | 30 | 12 | |||||||||||||||||||||
| 13 | Перемычка | 7540А-3724218 | 5 | 5 | 13 | |||||||||||||||||||||
| 14 | Диод с перемычкой | 7540А-3747290 | 4 | 4 | 14 | |||||||||||||||||||||
| 15 | Винт | 220103 | 4 | 4 | 15 | |||||||||||||||||||||
| 16 | Крышка | 7555-3741232 | 2 | 2 | 16 | |||||||||||||||||||||
| 17 | Жгут проводов фар | 7545-3724026 | 2 | 2 | 17 | |||||||||||||||||||||
| 18 | Кляммер | 344618 | 4 | 4 | 18 | |||||||||||||||||||||
| 19 | Провод соединения двигателя с рамой | 540-3724090-02 | 1 | 1 | 19 | |||||||||||||||||||||
| 20 | Болт | 340268 | 1 | 1 | 20 | |||||||||||||||||||||
| 21 | Шайба 12 | 252007 | 1 | 1 | 21 | |||||||||||||||||||||
| 22 | Шайба 124 | 252157 | 1 | 1 | 22 | |||||||||||||||||||||
| 23 | Болт | 201495 | 1 | 1 | 23 | |||||||||||||||||||||
| 24 | Шайба 10 | 252006 | 1 | 1 | 24 | |||||||||||||||||||||
| 25 | Шайба | 252136 | 1 | 1 | 25 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 26 | Кляммер | 344601 | 3 | 3 | 26 | |||||||||||||||||||||
| 27 | Жгут проводов по двигателю | 7545-3724300 | 1 | 1 | 27 | |||||||||||||||||||||
| 28 | Датчик засоренности воздушного фильтра | ДСФ-65 | 2 | 2 | 28 | |||||||||||||||||||||
| 29 | Прокладка | 540-1712534 | 2 | 2 | 29 | |||||||||||||||||||||
| 30 | Чехол защитный | 540А-3724044 | 9 | 9 | 30 | |||||||||||||||||||||
| 31 | Кляммер | 315412 | 10 | 10 | 31 | |||||||||||||||||||||
| 32 | Датчик температуры ТМ 100 В | ТМ100В | 3 | 3 | 32 | |||||||||||||||||||||
| 33 | Датчик аварийной температуры охлаждающей жидкости | ТМ111 | 1 | 1 | 33 | |||||||||||||||||||||
| 34 | Перемычка | 7421-3724246 | 2 | 2 | 34 | |||||||||||||||||||||
| 35 | Гайка | 250508 | 6 | 6 | 35 | |||||||||||||||||||||
| 36 | Жгут проводов выключателя "массы" | 7545-3724028 | 1 | 1 | 36 | |||||||||||||||||||||
| 37 | Кляммер | 344621 | 3 | 3 | 37 | |||||||||||||||||||||
| 38 | прокладка | 549А-3724392 | 3 | 3 | 38 | |||||||||||||||||||||
| 39 | Кляммер | 379198 | 3 | 3 | 39 | |||||||||||||||||||||
| 40 | прокладка | 549А-3724394 | 3 | 3 | 40 | |||||||||||||||||||||
| 41 | Болт | 201420 | 9 | 9 | 41 | |||||||||||||||||||||
| 42 | Датчик давления в пневмосистеме 18.3829 | 18.3829010 | 2 | 2 | 42 | |||||||||||||||||||||
| 43 | Кляммер | 379169 | 9 | 9 | 43 | |||||||||||||||||||||
| 44 | прокладка | 540А-1104519-01 | 32 | 32 | 44 | |||||||||||||||||||||
| 45 | Перемычка | 549Б-3724244 | 7 | 7 | 45 | |||||||||||||||||||||
| 46 | Кляммер | 315407 | 23 | 23 | 46 | |||||||||||||||||||||
| 47 | Перемычка | 549Б-3724245 | 3 | 3 | 47 | |||||||||||||||||||||
| 48 | Болт М8-6gх20 | 201456 | 1 | 1 | 48 | |||||||||||||||||||||
| 49 | Гайка | 250510 | 1 | 1 | 49 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 50 | Шайба 8 | 252005 | 2 | 2 | 50 | |||||||||||||||||||||
| 51 | Шайба 8Т | 252135 | 1 | 1 | 51 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 52 | Провод дублирующего привода руля | 75481-3724289 | 1 | 1 | 52 | |||||||||||||||||||||
| 53 | Кронштейн | 75231-3724502 | 2 | 2 | 53 | |||||||||||||||||||||
| 54 | Перемычка | 549В -3724210 | 1 | 1 | 54 | |||||||||||||||||||||
| 55 | Втулка | 525-3506210 | 1 | 1 | 55 | |||||||||||||||||||||
| 56 | Повторитель боковой указателя поворотов | УП101-Б1 | 1 | 1 | 56 | |||||||||||||||||||||
| 57 | Датчик | ДУЖ 105Д-13-24В-1А-01 | 1 | 1 | 57 | |||||||||||||||||||||
| 58 | Гайка М5-6Н | 250464 | 2 | 2 | 58 | |||||||||||||||||||||
| 59 | Втулка | 549А-3716046 | 2 | 2 | 59 | |||||||||||||||||||||
| 60 | Датчик | ДУЖ 105Д-03-24В-1А-01 | 2 | 2 | 60 | |||||||||||||||||||||
| 61 | Выключатель | ВК-12Б | 1 | 1 | 61 | |||||||||||||||||||||
| 62 | Датчик давления масла двигателя на кгс/см | 11.3829010 | 1 | 1 | 62 | |||||||||||||||||||||
| 63 | Переходник | 7606-1712916 | 1 | 1 | 63 | |||||||||||||||||||||
| 64 | Диод с перемычкой | 549Б-3747290 | 1 | 1 | 64 | |||||||||||||||||||||
| 65 | Датчик | ДАДМ-02 | 2 | 2 | 65 | |||||||||||||||||||||
| 66 | прокладка | 540-2917144 | 1 | 1 | 66 | |||||||||||||||||||||
| 67 | Датчик температуры | 193828 | 1 | 1 | 67 | |||||||||||||||||||||
| 68 | Наконечник резиновый | ТМ59-6000-38 | 1 | 1 | 68 | |||||||||||||||||||||
| 69 | Перемычка | 549Б-3724240 | 1 | 1 | 69 | |||||||||||||||||||||
| 70 | Выключатель | 7545-3710040 | 2 | 2 | 70 | |||||||||||||||||||||
| 71 | Жгут проводов по лонжерону | 7545-3724030 | 1 | 1 | 71 | |||||||||||||||||||||
| 72 | Фонарь освещения номерного знака | ФП131-Б | 1 | 1 | 72 | |||||||||||||||||||||
