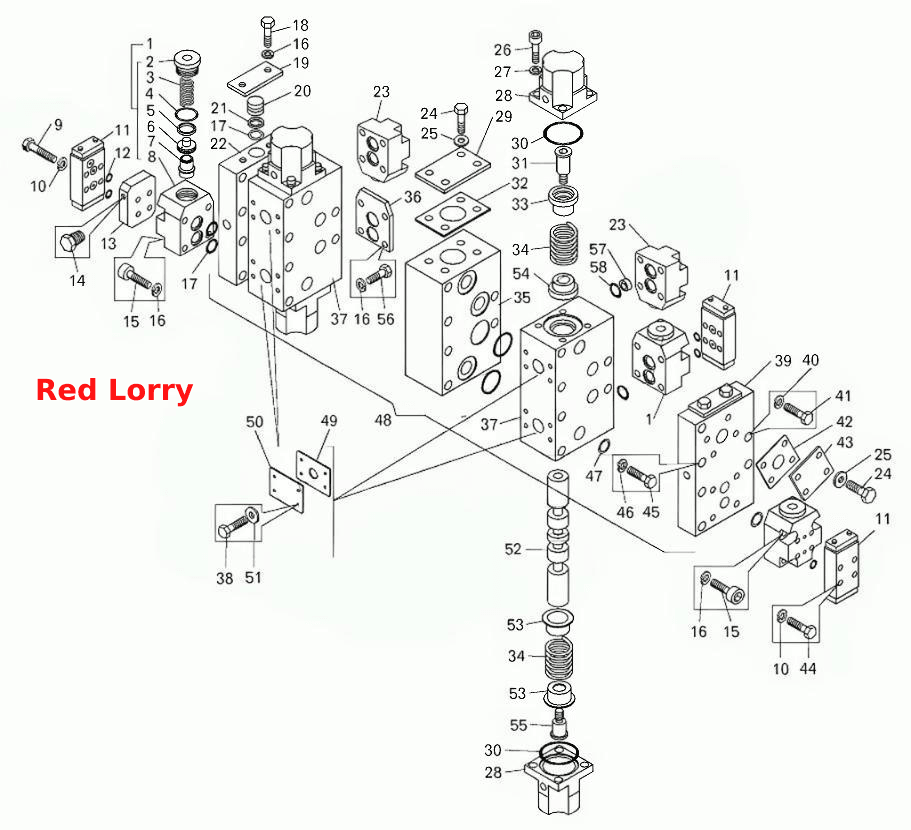

Гидрораспределитель (75306-8606100-10)
100%
Название детали
Клапан предохранительный в сборе
Заводской номер
78211-4617100
Количество на модель
3
№
1
Название детали
Крышка
Заводской номер
78211-4617132
Количество на модель
3
№
2
Название детали
Пружина
Заводской номер
78211-4617119
Количество на модель
3
№
3
Название детали
Кольцо
Заводской номер
027-032-30-2-3
Количество на модель
3
№
4
Название детали
Кольцо защитное
Заводской номер
78211-4617128
Количество на модель
3
№
5
Название детали
Клапан (453642)
Заводской номер
78211-4617122
Количество на модель
3
№
6
Название детали
Седло (453642)
Заводской номер
78211-4617114
Количество на модель
3
№
7
Название детали
Корпус
Заводской номер
78211-4617107-01
Количество на модель
3
№
8
Название детали
Болт М8х66
Заводской номер
201469
Количество на модель
4
№
9
Название детали
Шайба 8Л
Заводской номер
252155
Количество на модель
12
№
10
Название детали
Клапан вспомогательный
Заводской номер
7820-4603100
Количество на модель
3
№
11
Название детали
КОЛЬЦО
Заводской номер
010-014-25-2-3
Количество на модель
12
№
12
Название детали
Плита переходная
Заводской номер
75131-8606182
Количество на модель
1
№
13
Название детали
Пробка
Заводской номер
262541
Количество на модель
3
№
14
Название детали
Винт М10х45 (34134600)
Заводской номер
341346
Количество на модель
20
№
15
Название детали
Шайба 10Л
Заводской номер
252156
Количество на модель
28
№
16
Название детали
Кольцо- -
Заводской номер
020-025-30-2-3
Количество на модель
16
№
17
Название детали
Болт
Заводской номер
201495
Количество на модель
4
№
18
Название детали
Крышка
Заводской номер
7822-4617132
Количество на модель
2
№
19
Название детали
Заглушка
Заводской номер
7822-4617126
Количество на модель
2
№
20
Название детали
Шайба защитная гильзы
Заводской номер
549А-2907263
Количество на модель
2
№
21
Название детали
Корпус нагнетательный
Заводской номер
7823-4617016-10
Количество на модель
1
№
22
Название детали
Клапан в сборе
Заводской номер
7823-4617100
Количество на модель
2
№
23
Название детали
Болт М12-6gх25
Заводской номер
201538
Количество на модель
16
№
24
Название детали
Шайба 12
Заводской номер
252007
Количество на модель
16
№
25
Название детали
Винт М12х38
Заводской номер
341350
Количество на модель
16
№
26
Название детали
Шайба
Заводской номер
252137
Количество на модель
16
№
27
Название детали
Крышка
Заводской номер
78211-4612104
Количество на модель
4
№
28
Название детали
Пластина
Заводской номер
75306-8606397
Количество на модель
2
№
29
Название детали
КОЛЬЦО
Заводской номер
055-060-30-2-2
Количество на модель
4
№
30
Название детали
Хвостовик
Заводской номер
78211-4612049
Количество на модель
2
№
31
Название детали
Прокладка
Заводской номер
75306-8606316
Количество на модель
2
№
32
Название детали
Опора пружины
Заводской номер
78221-4612044
Количество на модель
2
№
33
Название детали
Пружина
Заводской номер
78211-4612046
Количество на модель
4
№
34
Название детали
Плита
Заводской номер
75306-8606426-10
Количество на модель
1
№
35
Название детали
Крышка
Заводской номер
7513-8606436
Количество на модель
1
№
36
Название детали
Корпус
Заводской номер
78211-4612015
Количество на модель
2
№
37
Название детали
Болт М10-6gх16
Заводской номер
201493
Количество на модель
8
№
38
Название детали
Корпус нагнетательньй
Заводской номер
7823-4617014-10
Количество на модель
1
№
39
Название детали
Шайба 16.ОТ
Заводской номер
252139
Количество на модель
4
№
40
Название детали
Болт М16х140
Заводской номер
340810
Количество на модель
4
№
41
Название детали
Прокладка
Заводской номер
75306-8606318
Количество на модель
2
№
42
Название детали
Пластина
Заводской номер
75306-8606396
Количество на модель
2
№
43
Название детали
Болт М8-6gх35
Заводской номер
200263
Количество на модель
8
№
44
Название детали
Болт М14х1,5х140
Заводской номер
340779
Количество на модель
8
№
45
Название детали
Шайба 14.ОТ
Заводской номер
252138
Количество на модель
8
№
46
Название детали
КОЛЬЦО
Заводской номер
036-041-30-2-3
Количество на модель
16
№
47
Название детали
Блок корпусов
Заводской номер
75306-8606102-10
Количество на модель
1
№
48
Название детали
прокладка
Заводской номер
75306-8606319
Количество на модель
4
№
49
Название детали
Тарелка
Заводской номер
75306-8606224
Количество на модель
4
№
50
Название детали
Шайба 10
Заводской номер
252006
Количество на модель
16
№
51
Название детали
Золотник
Заводской номер
78211-4612042
Количество на модель
2
№
52
Название детали
Опора пружины
Заводской номер
78211-4612044
Количество на модель
4
№
53
Название детали
Опора пружины
Заводской номер
78221-4612043
Количество на модель
2
№
54
Название детали
Хвостовик
Заводской номер
78228-4612024
Количество на модель
2
№
55
Название детали
Болт
Заводской номер
340178
Количество на модель
4
№
56
Название детали
Втулка
Заводской номер
7823-4617108
Количество на модель
10
№
57
Название детали
Кольцо
Заводской номер
021-025-25-2-3
Количество на модель
10
№
58
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Клапан предохранительный в сборе | 78211-4617100 | 3 | 3 | 1 | |||
| 2 | Крышка | 78211-4617132 | 3 | 3 | 2 | |||
| 3 | Пружина | 78211-4617119 | 3 | 3 | 3 | |||
| 4 | Кольцо | 027-032-30-2-3 | 3 | 3 | 4 | |||
| 5 | Кольцо защитное | 78211-4617128 | 3 | 3 | 5 | |||
| 6 | Клапан (453642) | 78211-4617122 | 3 | 3 | 6 | |||
| 7 | Седло (453642) | 78211-4617114 | 3 | 3 | 7 | |||
| 8 | Корпус | 78211-4617107-01 | 3 | 3 | 8 | |||
| 9 | Болт М8х66 | 201469 | 4 | 4 | 9 | |||
| 10 | Шайба 8Л | 252155 | 12 | 12 | 10 | |||
| 11 | Клапан вспомогательный | 7820-4603100 | 3 | 3 | 11 | |||
| 12 | КОЛЬЦО | 010-014-25-2-3 | 12 | 12 | 12 | |||
| 13 | Плита переходная | 75131-8606182 | 1 | 1 | 13 | |||
| 14 | Пробка | 262541 | 3 | 3 | 14 | |||
| 15 | Винт М10х45 (34134600) | 341346 | 20 | 20 | 15 | |||
| 16 | Шайба 10Л | 252156 | 28 | 28 | 16 | |||
| 17 | Кольцо- - | 020-025-30-2-3 | 16 | 16 | 17 | |||
| 18 | Болт | 201495 | 4 | 4 | 18 | |||
| 19 | Крышка | 7822-4617132 | 2 | 2 | 19 | |||
| 20 | Заглушка | 7822-4617126 | 2 | 2 | 20 | |||
| 21 | Шайба защитная гильзы | 549А-2907263 | 2 | 2 | 21 | |||
| 22 | Корпус нагнетательный | 7823-4617016-10 | 1 | 1 | 22 | |||
| 23 | Клапан в сборе | 7823-4617100 | 2 | 2 | 23 | |||
| 24 | Болт М12-6gх25 | 201538 | 16 | 16 | 24 | |||
| 25 | Шайба 12 | 252007 | 16 | 16 | 25 | |||
| 26 | Винт М12х38 | 341350 | 16 | 16 | 26 | |||
| 27 | Шайба | 252137 | 16 | 16 | 27 | |||
| 28 | Крышка | 78211-4612104 | 4 | 4 | 28 | |||
| 29 | Пластина | 75306-8606397 | 2 | 2 | 29 | |||
| 30 | КОЛЬЦО | 055-060-30-2-2 | 4 | 4 | 30 | |||
| 31 | Хвостовик | 78211-4612049 | 2 | 2 | 31 | |||
| 32 | Прокладка | 75306-8606316 | 2 | 2 | 32 | |||
| 33 | Опора пружины | 78221-4612044 | 2 | 2 | 33 | |||
| 34 | Пружина | 78211-4612046 | 4 | 4 | 34 | |||
| 35 | Плита | 75306-8606426-10 | 1 | 1 | 35 | |||
| 36 | Крышка | 7513-8606436 | 1 | 1 | 36 | |||
| 37 | Корпус | 78211-4612015 | 2 | 2 | 37 | |||
| 38 | Болт М10-6gх16 | 201493 | 8 | 8 | 38 | |||
| 39 | Корпус нагнетательньй | 7823-4617014-10 | 1 | 1 | 39 | |||
| 40 | Шайба 16.ОТ | 252139 | 4 | 4 | 40 | |||
| 41 | Болт М16х140 | 340810 | 4 | 4 | 41 | |||
| 42 | Прокладка | 75306-8606318 | 2 | 2 | 42 | |||
| 43 | Пластина | 75306-8606396 | 2 | 2 | 43 | |||
| 44 | Болт М8-6gх35 | 200263 | 8 | 8 | 44 | |||
| 45 | Болт М14х1,5х140 | 340779 | 8 | 8 | 45 | |||
| 46 | Шайба 14.ОТ | 252138 | 8 | 8 | 46 | |||
| 47 | КОЛЬЦО | 036-041-30-2-3 | 16 | 16 | 47 | |||
| 48 | Блок корпусов | 75306-8606102-10 | 1 | 1 | 48 | |||
| 49 | прокладка | 75306-8606319 | 4 | 4 | 49 | |||
| 50 | Тарелка | 75306-8606224 | 4 | 4 | 50 | |||
| 51 | Шайба 10 | 252006 | 16 | 16 | 51 | |||
| 52 | Золотник | 78211-4612042 | 2 | 2 | 52 | |||
| 53 | Опора пружины | 78211-4612044 | 4 | 4 | 53 | |||
| 54 | Опора пружины | 78221-4612043 | 2 | 2 | 54 | |||
| 55 | Хвостовик | 78228-4612024 | 2 | 2 | 55 | |||
| 56 | Болт | 340178 | 4 | 4 | 56 | |||
| 57 | Втулка | 7823-4617108 | 10 | 10 | 57 | |||
| 58 | Кольцо | 021-025-25-2-3 | 10 | 10 | 58 |
