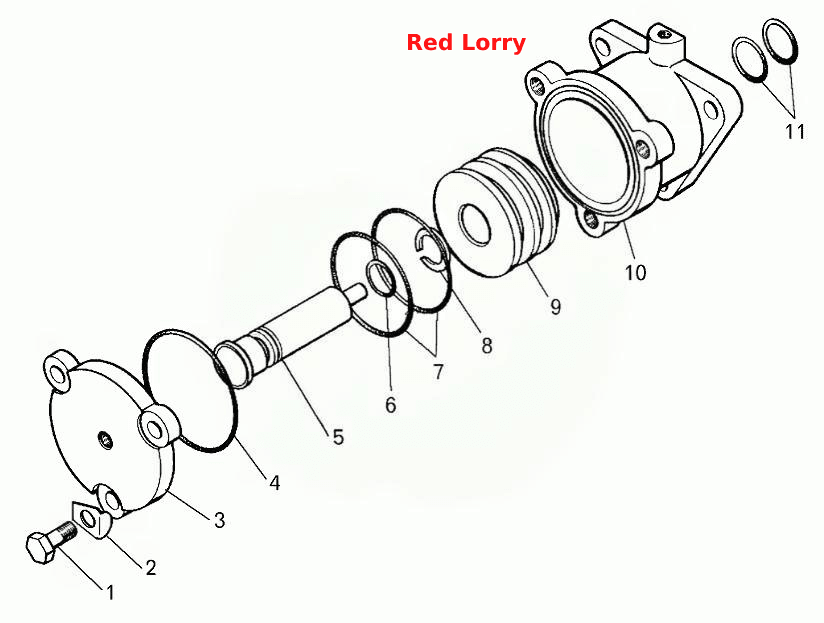

Пневмопереключатель (549Б-1310300)
100%
Название детали
Болт М12-6gх25
Заводской номер
201538
Количество на модель
3
№
1
Название детали
Стопорная шайба
Заводской номер
530-1503185
Количество на модель
3
№
2
Название детали
Крышка
Заводской номер
531-1803139
Количество на модель
1
№
3
Название детали
КОЛЬЦО
Заводской номер
080-086-36-2-2
Количество на модель
1
№
4
Название детали
Шток
Заводской номер
549А-1310304
Количество на модель
1
№
5
Название детали
Кольцо- -
Заводской номер
020-025-30-2-2
Количество на модель
2
№
6
Название детали
Кольцо уплотнительное
Заводской номер
535А-1803134
Количество на модель
2
№
7
Название детали
Кольцо стопорное
Заводской номер
530-1803125
Количество на модель
1
№
8
Название детали
Поршень
Заводской номер
530-1803135
Количество на модель
1
№
9
Название детали
Корпус переключателя
Заводской номер
531-1803108
Количество на модель
1
№
10
Название детали
КОЛЬЦО
Заводской номер
025-030-30-2-2
Количество на модель
2
№
11
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт М12-6gх25 | 201538 | 3 | 3 | 1 | |||
| 2 | Стопорная шайба | 530-1503185 | 3 | 3 | 2 | |||
| 3 | Крышка | 531-1803139 | 1 | 1 | 3 | |||
| 4 | КОЛЬЦО | 080-086-36-2-2 | 1 | 1 | 4 | |||
| 5 | Шток | 549А-1310304 | 1 | 1 | 5 | |||
| 6 | Кольцо- - | 020-025-30-2-2 | 2 | 2 | 6 | |||
| 7 | Кольцо уплотнительное | 535А-1803134 | 2 | 2 | 7 | |||
| 8 | Кольцо стопорное | 530-1803125 | 1 | 1 | 8 | |||
| 9 | Поршень | 530-1803135 | 1 | 1 | 9 | |||
| 10 | Корпус переключателя | 531-1803108 | 1 | 1 | 10 | |||
| 11 | КОЛЬЦО | 025-030-30-2-2 | 2 | 2 | 11 |
