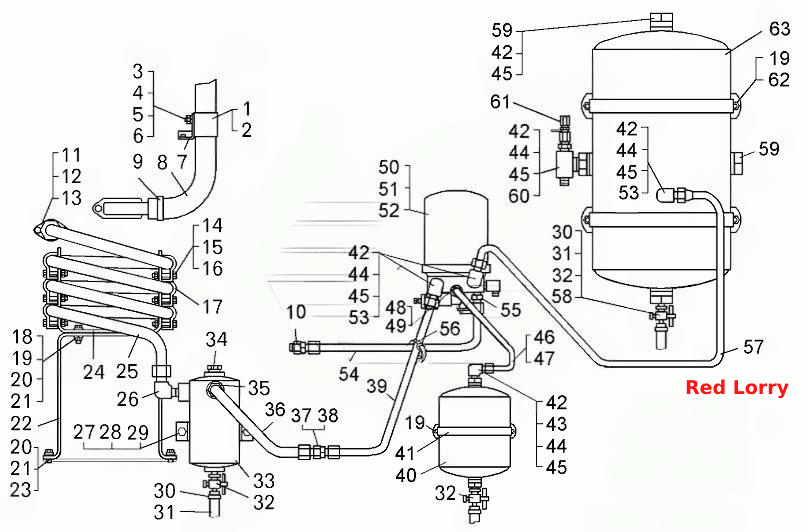

Монтаж трубопроводов компрессора (75131-3500016-10)
100%
Название детали
Прокладка
Заводской номер
540А-1104695
Количество на модель
1
№
1
Название детали
Кляммер
Заводской номер
344621
Количество на модель
1
№
2
Название детали
Болт М8-6gх16
Заводской номер
201454
Количество на модель
1
№
3
Название детали
Гайка
Заводской номер
250510
Количество на модель
3
№
4
Гайка М8х1,25х8 S13 омедненная 406.1008102 250510, ГАЗ/КАМАЗ выпускной коллектор
Производитель
RedLorry
Цена
9.5 ₴
Наличие
В наличии
Заводской номер
406.1008102 250510
Название детали
Шайба 8
Заводской номер
252005
Количество на модель
1
№
5
Название детали
Шайба 8Т
Заводской номер
252135
Количество на модель
2
№
6
Шайба пружинная 8 гровер 8 оцинкованная 252135-П9, 252155-П9
Производитель
RedLorry
Цена
0.32 ₴
Наличие
В наличии
Заводской номер
252135-П2
Название детали
Кронштейн
Заводской номер
75131-3506112
Количество на модель
1
№
7
Название детали
Шланг соединительный
Заводской номер
75132-3509314
Количество на модель
1
№
8
Название детали
Хомут NORMA TORRO
Заводской номер
S25-40/971
Количество на модель
2
№
9
Название детали
Ниппель
Заводской номер
379473
Количество на модель
1
№
10
Название детали
Фланец
Заводской номер
75125-3509302
Количество на модель
1
№
11
Название детали
Прокладка
Заводской номер
75124-3509304
Количество на модель
1
№
12
Название детали
Штуцер
Заводской номер
379355
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
340014
Количество на модель
6
№
14
Название детали
Шайба
Заводской номер
252134
Количество на модель
6
№
15
Название детали
Гайка
Заводской номер
250508
Количество на модель
6
№
16
Название детали
Скоба
Заводской номер
75211-6603724
Количество на модель
6
№
17
Название детали
Болт
Заводской номер
201497
Количество на модель
2
№
18
Название детали
Гайка М10-6Н
Заводской номер
250512
Количество на модель
14
№
19
Название детали
Шайба 10
Заводской номер
252006
Количество на модель
4
№
20
Название детали
Шайба
Заводской номер
252136
Количество на модель
8
№
21
Шайба пружинная 10 (гровер) оцинкованная 1/05168/77
Производитель
RedLorry
Цена
0.61 ₴
Наличие
В наличии
Заводской номер
1/05168/77
Название детали
Кронштейн
Заводской номер
75491-3509380
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
201495
Количество на модель
2
№
23
Название детали
Кронштейн
Заводской номер
75131-3509382
Количество на модель
1
№
24
Название детали
Охладитель
Заводской номер
75145-3509330-10
Количество на модель
1
№
25
Название детали
Угольник
Заводской номер
344512
Количество на модель
1
№
26
Название детали
Болт М12-6gх25
Заводской номер
201538
Количество на модель
2
№
27
Название детали
Гайка М12-6Н
Заводской номер
250514
Количество на модель
2
№
28
Название детали
Шайба
Заводской номер
252137
Количество на модель
2
№
29
Название детали
Шплинт 0,8х125
Заводской номер
258223
Количество на модель
3
№
30
Название детали
Шланг
Заводской номер
7420-8606366
Количество на модель
3
№
31
Название детали
Кран
Заводской номер
ПС7-0
Количество на модель
3
№
32
Название детали
Бачок сливной
Заводской номер
75145-3513150
Количество на модель
1
№
33
Название детали
Пробка
Заводской номер
262544
Количество на модель
1
№
34
Название детали
Угольник
Заводской номер
525-3408039
Количество на модель
1
№
35
Название детали
Рукав высокого давления
Заводской номер
7921-2927220
Количество на модель
1
№
36
Название детали
Переходник
Заводской номер
540-3506020
Количество на модель
1
№
37
Название детали
Орех
Заводской номер
342444
Количество на модель
1
№
38
Название детали
Трубка
Заводской номер
75137-3509254
Количество на модель
1
№
39
Название детали
Ресивер
Заводской номер
75131-3513015
Количество на модель
1
№
40
Название детали
Лента
Заводской номер
7548D-1109352
Количество на модель
1
№
41
Название детали
Кольцо- -
Заводской номер
020-025-30-2-3
Количество на модель
11
№
42
Название детали
Угольник
Заводской номер
402741
Количество на модель
1
№
43
Название детали
Гайка М22х1,5-6Н
Заводской номер
374939
Количество на модель
5
№
44
Название детали
Шайба 22
Заводской номер
376145
Количество на модель
8
№
45
Название детали
Трубка
Заводской номер
75137-3509260
Количество на модель
1
№
46
Название детали
Кольцо
Заводской номер
008-011-19-2-3
Количество на модель
2
№
47
Название детали
Ниппель
Заводской номер
344002
Количество на модель
1
№
48
Название детали
прокладка
Заводской номер
540-2917144
Количество на модель
2
№
49
Название детали
Регулятор давления с адсорбером
Заводской номер
8043.35.12.010-50
Количество на модель
1
№
50
Название детали
Болт М12
Заводской номер
340266
Количество на модель
3
№
51
Название детали
Шайба 124
Заводской номер
252157
Количество на модель
3
№
52
Название детали
Угольник
Заводской номер
402776
Количество на модель
3
№
53
Название детали
Рукав высокого давления
Заводской номер
7513-8609710
Количество на модель
1
№
54
Название детали
Ниппель
Заводской номер
344036
Количество на модель
1
№
55
Название детали
Хомут электромонтажный
Заводской номер
549-2105542
Количество на модель
3
№
56
Название детали
Трубка
Заводской номер
75137-3509262
Количество на модель
1
№
57
Название детали
Гайка переходная
Заводской номер
374935
Количество на модель
2
№
58
Название детали
Пробка М22х1,5-6g
Заводской номер
378609
Количество на модель
2
№
59
Название детали
Тройник
Заводской номер
344221
Количество на модель
1
№
60
Название детали
Клапан контрольного вывода в сборе
Заводской номер
100-3515310
Количество на модель
1
№
61
Название детали
Клапан контрольного вывода
Заводской номер
105.069.05.000У1
Количество на модель
1
№
61
Название детали
Клапан контрольного вывода
Заводской номер
13.3515310
Количество на модель
1
№
61
Название детали
Хомут крепления
Заводской номер
540М-3513038
Количество на модель
2
№
62
Название детали
Ресивер
Заводской номер
7522-3513015
Количество на модель
1
№
63
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка | 540А-1104695 | 1 | 1 | 1 | |||||||||||||||||||||
| 2 | Кляммер | 344621 | 1 | 1 | 2 | |||||||||||||||||||||
| 3 | Болт М8-6gх16 | 201454 | 1 | 1 | 3 | |||||||||||||||||||||
| 4 | Гайка | 250510 | 3 | 3 | 4 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 5 | Шайба 8 | 252005 | 1 | 1 | 5 | |||||||||||||||||||||
| 6 | Шайба 8Т | 252135 | 2 | 2 | 6 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 7 | Кронштейн | 75131-3506112 | 1 | 1 | 7 | |||||||||||||||||||||
| 8 | Шланг соединительный | 75132-3509314 | 1 | 1 | 8 | |||||||||||||||||||||
| 9 | Хомут NORMA TORRO | S25-40/971 | 2 | 2 | 9 | |||||||||||||||||||||
| 10 | Ниппель | 379473 | 1 | 1 | 10 | |||||||||||||||||||||
| 11 | Фланец | 75125-3509302 | 1 | 1 | 11 | |||||||||||||||||||||
| 12 | Прокладка | 75124-3509304 | 1 | 1 | 12 | |||||||||||||||||||||
| 13 | Штуцер | 379355 | 1 | 1 | 13 | |||||||||||||||||||||
| 14 | Болт | 340014 | 6 | 6 | 14 | |||||||||||||||||||||
| 15 | Шайба | 252134 | 6 | 6 | 15 | |||||||||||||||||||||
| 16 | Гайка | 250508 | 6 | 6 | 16 | |||||||||||||||||||||
| 17 | Скоба | 75211-6603724 | 6 | 6 | 17 | |||||||||||||||||||||
| 18 | Болт | 201497 | 2 | 2 | 18 | |||||||||||||||||||||
| 19 | Гайка М10-6Н | 250512 | 14 | 14 | 19 | |||||||||||||||||||||
| 20 | Шайба 10 | 252006 | 4 | 4 | 20 | |||||||||||||||||||||
| 21 | Шайба | 252136 | 8 | 8 | 21 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 22 | Кронштейн | 75491-3509380 | 1 | 1 | 22 | |||||||||||||||||||||
| 23 | Болт | 201495 | 2 | 2 | 23 | |||||||||||||||||||||
| 24 | Кронштейн | 75131-3509382 | 1 | 1 | 24 | |||||||||||||||||||||
| 25 | Охладитель | 75145-3509330-10 | 1 | 1 | 25 | |||||||||||||||||||||
| 26 | Угольник | 344512 | 1 | 1 | 26 | |||||||||||||||||||||
| 27 | Болт М12-6gх25 | 201538 | 2 | 2 | 27 | |||||||||||||||||||||
| 28 | Гайка М12-6Н | 250514 | 2 | 2 | 28 | |||||||||||||||||||||
| 29 | Шайба | 252137 | 2 | 2 | 29 | |||||||||||||||||||||
| 30 | Шплинт 0,8х125 | 258223 | 3 | 3 | 30 | |||||||||||||||||||||
| 31 | Шланг | 7420-8606366 | 3 | 3 | 31 | |||||||||||||||||||||
| 32 | Кран | ПС7-0 | 3 | 3 | 32 | |||||||||||||||||||||
| 33 | Бачок сливной | 75145-3513150 | 1 | 1 | 33 | |||||||||||||||||||||
| 34 | Пробка | 262544 | 1 | 1 | 34 | |||||||||||||||||||||
| 35 | Угольник | 525-3408039 | 1 | 1 | 35 | |||||||||||||||||||||
| 36 | Рукав высокого давления | 7921-2927220 | 1 | 1 | 36 | |||||||||||||||||||||
| 37 | Переходник | 540-3506020 | 1 | 1 | 37 | |||||||||||||||||||||
| 38 | Орех | 342444 | 1 | 1 | 38 | |||||||||||||||||||||
| 39 | Трубка | 75137-3509254 | 1 | 1 | 39 | |||||||||||||||||||||
| 40 | Ресивер | 75131-3513015 | 1 | 1 | 40 | |||||||||||||||||||||
| 41 | Лента | 7548D-1109352 | 1 | 1 | 41 | |||||||||||||||||||||
| 42 | Кольцо- - | 020-025-30-2-3 | 11 | 11 | 42 | |||||||||||||||||||||
| 43 | Угольник | 402741 | 1 | 1 | 43 | |||||||||||||||||||||
| 44 | Гайка М22х1,5-6Н | 374939 | 5 | 5 | 44 | |||||||||||||||||||||
| 45 | Шайба 22 | 376145 | 8 | 8 | 45 | |||||||||||||||||||||
| 46 | Трубка | 75137-3509260 | 1 | 1 | 46 | |||||||||||||||||||||
| 47 | Кольцо | 008-011-19-2-3 | 2 | 2 | 47 | |||||||||||||||||||||
| 48 | Ниппель | 344002 | 1 | 1 | 48 | |||||||||||||||||||||
| 49 | прокладка | 540-2917144 | 2 | 2 | 49 | |||||||||||||||||||||
| 50 | Регулятор давления с адсорбером | 8043.35.12.010-50 | 1 | 1 | 50 | |||||||||||||||||||||
| 51 | Болт М12 | 340266 | 3 | 3 | 51 | |||||||||||||||||||||
| 52 | Шайба 124 | 252157 | 3 | 3 | 52 | |||||||||||||||||||||
| 53 | Угольник | 402776 | 3 | 3 | 53 | |||||||||||||||||||||
| 54 | Рукав высокого давления | 7513-8609710 | 1 | 1 | 54 | |||||||||||||||||||||
| 55 | Ниппель | 344036 | 1 | 1 | 55 | |||||||||||||||||||||
| 56 | Хомут электромонтажный | 549-2105542 | 3 | 3 | 56 | |||||||||||||||||||||
| 57 | Трубка | 75137-3509262 | 1 | 1 | 57 | |||||||||||||||||||||
| 58 | Гайка переходная | 374935 | 2 | 2 | 58 | |||||||||||||||||||||
| 59 | Пробка М22х1,5-6g | 378609 | 2 | 2 | 59 | |||||||||||||||||||||
| 60 | Тройник | 344221 | 1 | 1 | 60 | |||||||||||||||||||||
| 61 | Клапан контрольного вывода в сборе | 100-3515310 | 1 | 1 | 61 | |||||||||||||||||||||
| 61 | Клапан контрольного вывода | 105.069.05.000У1 | 1 | 1 | 61 | |||||||||||||||||||||
| 61 | Клапан контрольного вывода | 13.3515310 | 1 | 1 | 61 | |||||||||||||||||||||
| 62 | Хомут крепления | 540М-3513038 | 2 | 2 | 62 | |||||||||||||||||||||
| 63 | Ресивер | 7522-3513015 | 1 | 1 | 63 | |||||||||||||||||||||
