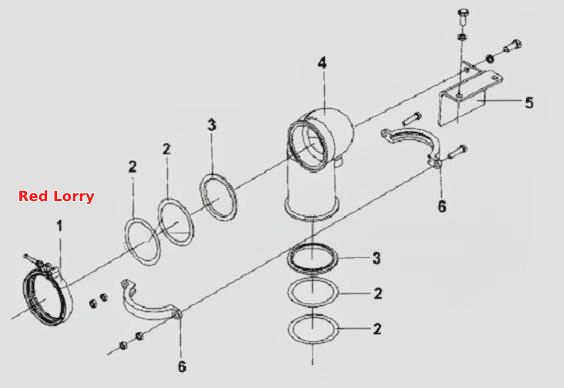

Supercharger Outlet Connecting Pipe Subassembly
100%
Название детали
гайка
Заводской номер
Q340B08
Количество на модель
4
№
Название детали
Болт
Заводской номер
Q150B0835
Количество на модель
2
№
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
4
№
Название детали
Болт
Заводской номер
Q150B1025
Количество на модель
4
№
Название детали
Хомут
Заводской номер
12N49P-03051
Количество на модель
1
№
1
Название детали
Прокладка
Заводской номер
12N12-03062
Количество на модель
4
№
2
Название детали
Прокладка
Заводской номер
12N12-03061
Количество на модель
2
№
3
Название детали
Патрубок турбокомпрессора
Заводской номер
12Z24-03015
Количество на модель
1
№
4
Название детали
Кронштейн патрубока выхода турбокомпрессора
Заводской номер
12ZB7C-03031
Количество на модель
1
№
5
Название детали
Хомут
Заводской номер
12N42-03051-B
Количество на модель
2
№
6
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| гайка | Q340B08 | 4 | 4 | |||||
| Болт | Q150B0835 | 2 | 2 | |||||
| Пружинная шайба | Q40310 | 4 | 4 | |||||
| Болт | Q150B1025 | 4 | 4 | |||||
| 1 | Хомут | 12N49P-03051 | 1 | 1 | 1 | |||
| 2 | Прокладка | 12N12-03062 | 4 | 4 | 2 | |||
| 3 | Прокладка | 12N12-03061 | 2 | 2 | 3 | |||
| 4 | Патрубок турбокомпрессора | 12Z24-03015 | 1 | 1 | 4 | |||
| 5 | Кронштейн патрубока выхода турбокомпрессора | 12ZB7C-03031 | 1 | 1 | 5 | |||
| 6 | Хомут | 12N42-03051-B | 2 | 2 | 6 |
