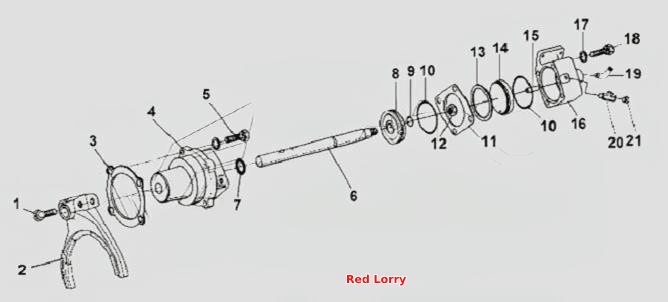

Auxiliary Gearbox Cylinder Assembly
100%
Название детали
Auxiliary Gearbox Cylinder Assembly
Заводской номер
JS180-1707060-3
Количество на модель
1
№
Название детали
Стопорная шайба
Заводской номер
GB93-76
Количество на модель
4
№
Название детали
Болт M12x1.25x50
Заводской номер
GB32.3-88
Количество на модель
2
№
1
Название детали
Вилка вспомогательного механизма
Заводской номер
16775
Количество на модель
1
№
2
Название детали
Прокладка
Заводской номер
14347
Количество на модель
1
№
3
Название детали
Цилиндр
Заводской номер
16778
Количество на модель
1
№
4
Название детали
БОЛТ М24x140
Заводской номер
GB5782-86
Количество на модель
4
№
5
Название детали
Вал вилки переключения передач
Заводской номер
JS180-1707061
Количество на модель
1
№
6
Название детали
Уплотнительное кольцо
Заводской номер
14765
Количество на модель
1
№
7
Название детали
Поршень с крышкой
Заводской номер
14341
Количество на модель
1
№
8
Название детали
Уплотнительное кольцо
Заводской номер
14345
Количество на модель
1
№
9
Название детали
Уплотнительное кольцо
Заводской номер
14344
Количество на модель
2
№
10
Название детали
Прокладка крышки сцепления
Заводской номер
14349
Количество на модель
1
№
11
Название детали
Гайка M16
Заводской номер
GB890-80
Количество на модель
1
№
12
Название детали
Стопорное кольцо
Заводской номер
QH70-4211404
Количество на модель
1
№
13
Название детали
Поршень
Заводской номер
QH70-4211403
Количество на модель
1
№
14
Название детали
Направляющий штифт
Заводской номер
QH70-4211405
Количество на модель
1
№
15
Название детали
Цилиндр
Заводской номер
QH70-4211402
Количество на модель
1
№
16
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
4
№
17
Название детали
Болт
Заводской номер
Q150B1065
Количество на модель
4
№
18
Название детали
Угольник
Заводской номер
12845
Количество на модель
1
№
19
Название детали
Тройник
Заводской номер
C03052
Количество на модель
1
№
20
Название детали
Пробка
Заводской номер
Q618B01
Количество на модель
1
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Auxiliary Gearbox Cylinder Assembly | JS180-1707060-3 | 1 | 1 | |||||
| Стопорная шайба | GB93-76 | 4 | 4 | |||||
| 1 | Болт M12x1.25x50 | GB32.3-88 | 2 | 2 | 1 | |||
| 2 | Вилка вспомогательного механизма | 16775 | 1 | 1 | 2 | |||
| 3 | Прокладка | 14347 | 1 | 1 | 3 | |||
| 4 | Цилиндр | 16778 | 1 | 1 | 4 | |||
| 5 | БОЛТ М24x140 | GB5782-86 | 4 | 4 | 5 | |||
| 6 | Вал вилки переключения передач | JS180-1707061 | 1 | 1 | 6 | |||
| 7 | Уплотнительное кольцо | 14765 | 1 | 1 | 7 | |||
| 8 | Поршень с крышкой | 14341 | 1 | 1 | 8 | |||
| 9 | Уплотнительное кольцо | 14345 | 1 | 1 | 9 | |||
| 10 | Уплотнительное кольцо | 14344 | 2 | 2 | 10 | |||
| 11 | Прокладка крышки сцепления | 14349 | 1 | 1 | 11 | |||
| 12 | Гайка M16 | GB890-80 | 1 | 1 | 12 | |||
| 13 | Стопорное кольцо | QH70-4211404 | 1 | 1 | 13 | |||
| 14 | Поршень | QH70-4211403 | 1 | 1 | 14 | |||
| 15 | Направляющий штифт | QH70-4211405 | 1 | 1 | 15 | |||
| 16 | Цилиндр | QH70-4211402 | 1 | 1 | 16 | |||
| 17 | Пружинная шайба | Q40310 | 4 | 4 | 17 | |||
| 18 | Болт | Q150B1065 | 4 | 4 | 18 | |||
| 19 | Угольник | 12845 | 1 | 1 | 19 | |||
| 20 | Тройник | C03052 | 1 | 1 | 20 | |||
| 21 | Пробка | Q618B01 | 1 | 1 | 21 |
