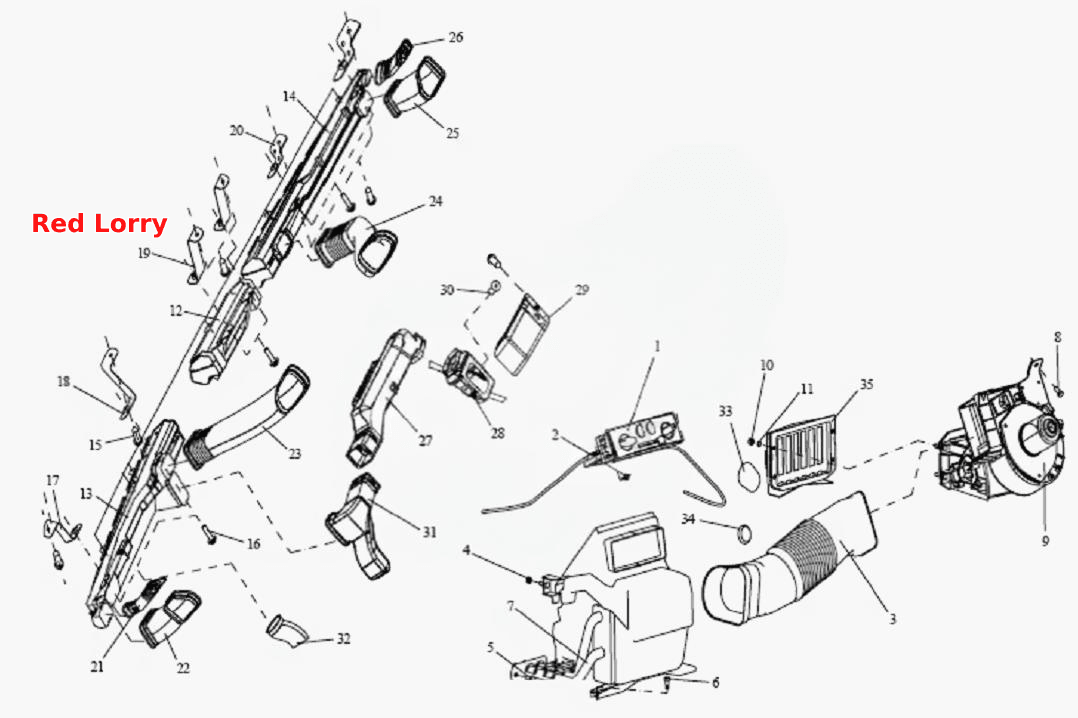

ОБОГРЕВАТЕЛЬ
100%
Название детали
МЕХАНИЗМ УПРАВЛЕНИЯ
Заводской номер
8100110-240
Количество на модель
1
№
1
Название детали
МЕХАНИЗМ УПРАВЛЕНИЯ
Заводской номер
8100115-240
Количество на модель
1
№
1
Название детали
Винт
Заводской номер
Q2360620
Количество на модель
4
№
2
Название детали
Соединительная трубка вентилятора и обогревателя
Заводской номер
8101576-50
Количество на модель
1
№
3
Название детали
Гайка
Заводской номер
CQ36408
Количество на модель
2
№
4
Название детали
Болт
Заводской номер
CQ1420820
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
CQ1460825
Количество на модель
2
№
6
Название детали
ОБОГРЕВАТЕЛЬ
Заводской номер
8101090-240
Количество на модель
2
№
7
Название детали
Болт
Заводской номер
CQ1420816
Количество на модель
1
№
8
Название детали
ВЕНТИЛЯТОР
Заводской номер
8101040-50
Количество на модель
1
№
9
Название детали
Гайка
Заводской номер
CQ34008
Количество на модель
4
№
10
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
4
№
11
Название детали
Центральный воздуховод в сборе
Заводской номер
8101510-240
Количество на модель
1
№
12
Название детали
Левый воздуховод в сборе
Заводской номер
8101520-240
Количество на модель
1
№
13
Название детали
ПРАВЫЙ ВОЗДУХОВОД
Заводской номер
8101530-240
Количество на модель
1
№
14
Название детали
блок из винта, упругой шайбы и пластинчатой шайбы
Заводской номер
Q2360520
Количество на модель
6
№
15
Название детали
Винт
Заводской номер
CQ2714216
Количество на модель
6
№
16
Название детали
Кронштейн левого воздуховода
Заводской номер
8101610-240
Количество на модель
1
№
17
Название детали
Кронштейн левого воздуховода
Заводской номер
8101620-240
Количество на модель
1
№
18
Название детали
Кронштейн центрального воздуховода
Заводской номер
8101630-240
Количество на модель
2
№
19
Название детали
Кронштейн правого воздуховода
Заводской номер
8101660-240
Количество на модель
2
№
20
Название детали
Воздуховод левой части ветрового стекла
Заводской номер
8102527-240
Количество на модель
1
№
21
Название детали
Изогнутый воздуховод левого стекла
Заводской номер
8101551-240
Количество на модель
1
№
22
Название детали
Изогнутый воздуховод центрального дефлектора
Заводской номер
8101561-240
Количество на модель
1
№
23
Название детали
Изогнутый воздуховод центрального дефлектора
Заводской номер
8101562-240
Количество на модель
1
№
24
Название детали
Изогнутый воздуховод правого стекла
Заводской номер
8101571-240
Количество на модель
1
№
25
Название детали
Воздуховод правой части ветрового стекла
Заводской номер
8102528-240
Количество на модель
1
№
26
Название детали
ЦЕНТРАЛЬНЫЙ ВОЗДУХОВОД ДЛЯ НОГ
Заводской номер
8101731-240
Количество на модель
1
№
27
Название детали
Заслонка направления воздушного потока в ноги пассажира
Заводской номер
8101740-240
Количество на модель
1
№
28
Название детали
Переходная труба обдува ног пассажира
Заводской номер
8101747-240
Количество на модель
1
№
29
Название детали
Винт
Заводской номер
CQ2714813
Количество на модель
3
№
30
Название детали
Изогнутый воздуховод обдува ног водителя
Заводской номер
8101721-240
Количество на модель
1
№
31
Название детали
Изогнутый воздуховод обдува ног
Заводской номер
8101564-50
Количество на модель
1
№
32
Название детали
Пробка
Заводской номер
8107056-50
Количество на модель
1
№
33
Название детали
Пробка отверстия для слива воды
Заводской номер
8107057-50
Количество на модель
1
№
34
Название детали
Фильтр входящего воздуха в сборе
Заводской номер
8101570-50
Количество на модель
1
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | МЕХАНИЗМ УПРАВЛЕНИЯ | 8100110-240 | 1 | 1 | 1 | |||
| 1 | МЕХАНИЗМ УПРАВЛЕНИЯ | 8100115-240 | 1 | 1 | 1 | |||
| 2 | Винт | Q2360620 | 4 | 4 | 2 | |||
| 3 | Соединительная трубка вентилятора и обогревателя | 8101576-50 | 1 | 1 | 3 | |||
| 4 | Гайка | CQ36408 | 2 | 2 | 4 | |||
| 5 | Болт | CQ1420820 | 1 | 1 | 5 | |||
| 6 | Болт | CQ1460825 | 2 | 2 | 6 | |||
| 7 | ОБОГРЕВАТЕЛЬ | 8101090-240 | 2 | 2 | 7 | |||
| 8 | Болт | CQ1420816 | 1 | 1 | 8 | |||
| 9 | ВЕНТИЛЯТОР | 8101040-50 | 1 | 1 | 9 | |||
| 10 | Гайка | CQ34008 | 4 | 4 | 10 | |||
| 11 | Wаshеr | Q40108 | 4 | 4 | 11 | |||
| 12 | Центральный воздуховод в сборе | 8101510-240 | 1 | 1 | 12 | |||
| 13 | Левый воздуховод в сборе | 8101520-240 | 1 | 1 | 13 | |||
| 14 | ПРАВЫЙ ВОЗДУХОВОД | 8101530-240 | 1 | 1 | 14 | |||
| 15 | блок из винта, упругой шайбы и пластинчатой шайбы | Q2360520 | 6 | 6 | 15 | |||
| 16 | Винт | CQ2714216 | 6 | 6 | 16 | |||
| 17 | Кронштейн левого воздуховода | 8101610-240 | 1 | 1 | 17 | |||
| 18 | Кронштейн левого воздуховода | 8101620-240 | 1 | 1 | 18 | |||
| 19 | Кронштейн центрального воздуховода | 8101630-240 | 2 | 2 | 19 | |||
| 20 | Кронштейн правого воздуховода | 8101660-240 | 2 | 2 | 20 | |||
| 21 | Воздуховод левой части ветрового стекла | 8102527-240 | 1 | 1 | 21 | |||
| 22 | Изогнутый воздуховод левого стекла | 8101551-240 | 1 | 1 | 22 | |||
| 23 | Изогнутый воздуховод центрального дефлектора | 8101561-240 | 1 | 1 | 23 | |||
| 24 | Изогнутый воздуховод центрального дефлектора | 8101562-240 | 1 | 1 | 24 | |||
| 25 | Изогнутый воздуховод правого стекла | 8101571-240 | 1 | 1 | 25 | |||
| 26 | Воздуховод правой части ветрового стекла | 8102528-240 | 1 | 1 | 26 | |||
| 27 | ЦЕНТРАЛЬНЫЙ ВОЗДУХОВОД ДЛЯ НОГ | 8101731-240 | 1 | 1 | 27 | |||
| 28 | Заслонка направления воздушного потока в ноги пассажира | 8101740-240 | 1 | 1 | 28 | |||
| 29 | Переходная труба обдува ног пассажира | 8101747-240 | 1 | 1 | 29 | |||
| 30 | Винт | CQ2714813 | 3 | 3 | 30 | |||
| 31 | Изогнутый воздуховод обдува ног водителя | 8101721-240 | 1 | 1 | 31 | |||
| 32 | Изогнутый воздуховод обдува ног | 8101564-50 | 1 | 1 | 32 | |||
| 33 | Пробка | 8107056-50 | 1 | 1 | 33 | |||
| 34 | Пробка отверстия для слива воды | 8107057-50 | 1 | 1 | 34 | |||
| 35 | Фильтр входящего воздуха в сборе | 8101570-50 | 1 | 1 | 35 |
