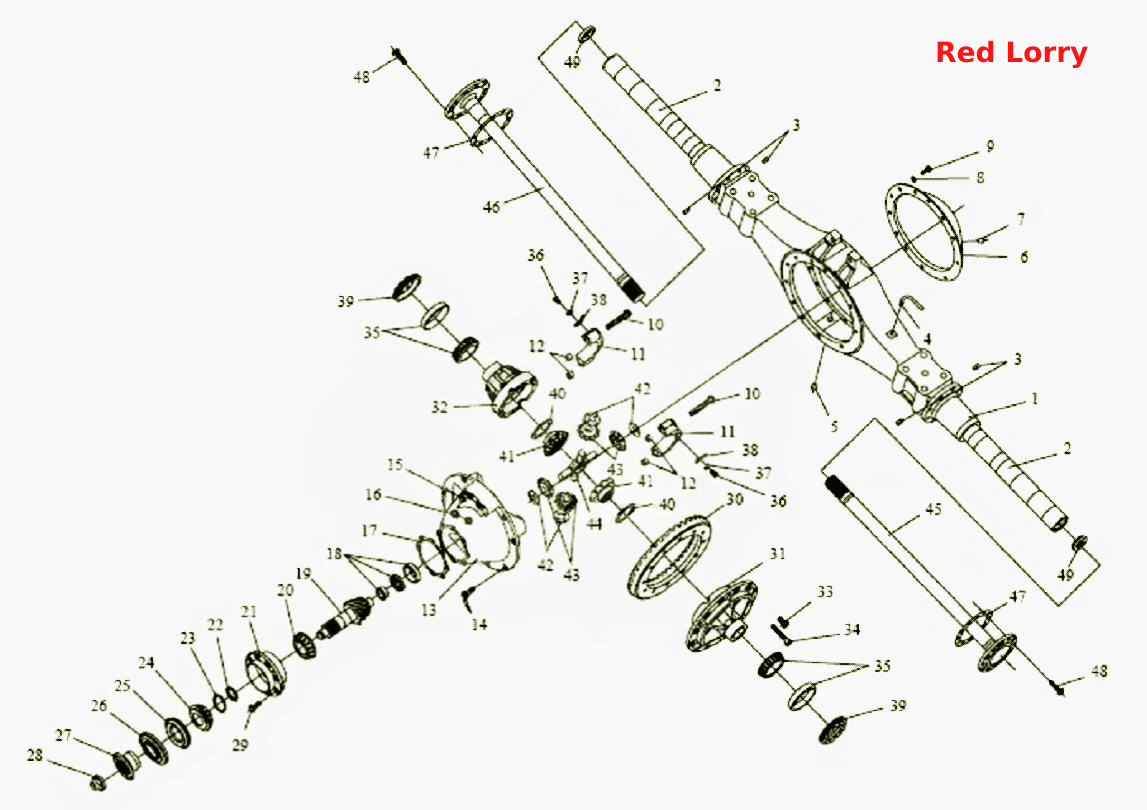

Задняя ось
100%
Название детали
Узел задней оси
Заводской номер
2400010B233
Количество на модель
1
№
Название детали
Узел корпуса задней оси
Заводской номер
2401010B233
Количество на модель
1
№
Название детали
Узел редуктора и дифференциала
Заводской номер
2402010P5H
Количество на модель
1
№
Название детали
Корпус задней оси
Заводской номер
2401011-271
Количество на модель
1
№
1
Название детали
Труба гильзы полуоси
Заводской номер
2401012-1H
Количество на модель
2
№
2
Название детали
Нажимной винт
Заводской номер
2401014-01
Количество на модель
4
№
3
Название детали
Вентиляционная заглушка
Заводской номер
T905
Количество на модель
1
№
4
Название детали
Резьбовая заглушка
Заводской номер
Q61904
Количество на модель
1
№
5
Название детали
Крышка корпуса задней оси
Заводской номер
2401046D1HB1
Количество на модель
1
№
6
Название детали
Заглушка с шестигранной головкой
Заводской номер
CQ61803
Количество на модель
1
№
7
Название детали
Плоская шайба
Заводской номер
2402064A31
Количество на модель
12
№
8
Название детали
Шестигранный болт
Заводской номер
CQ1511630S
Количество на модель
12
№
9
Название детали
Болт
Заводской номер
2402023D1H
Количество на модель
4
№
10
Название детали
Крышка подшипника дифференциала
Заводской номер
2402019D1HC1
Количество на модель
2
№
11
Название детали
Установочная гильза
Заводской номер
2402024-1H
Количество на модель
4
№
12
Название детали
Корпус редуктора
Заводской номер
2402018D1HC1
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
2402016D1H
Количество на модель
8
№
14
Название детали
Болт
Заводской номер
2402017D1H
Количество на модель
4
№
15
Название детали
Резьбовая заглушка
Заводской номер
Q62510
Количество на модель
1
№
16
Название детали
Регулировочная прокладка
Заводской номер
2402099D1H
Количество на модель
№
17
Название детали
Регулировочная прокладка
Заводской номер
2402098D1H
Количество на модель
№
17
Название детали
Регулировочная прокладка
Заводской номер
2402097D1H
Количество на модель
№
17
Название детали
Роликовый подшипник
Заводской номер
42708K
Количество на модель
№
18
Название детали
Коническая зубчатая передача
Заводской номер
2402036P5H
Количество на модель
1
№
19
Название детали
Роликовый подшипник
Заводской номер
9278/9220
Количество на модель
1
№
20
Название детали
Держатель подшипника конической зубчатой передачи
Заводской номер
2402049D1HA1
Количество на модель
1
№
21
Название детали
Регулировочная шайба
Заводской номер
2402091D1H
Количество на модель
1
№
22
Название детали
Шайба
Заводской номер
2402088D1HB2
Количество на модель
1
№
23
Название детали
Узел роликового подшипника
Заводской номер
30613B
Количество на модель
1
№
24
Название детали
Уплотнитель конической зубчатой передачи
Заводской номер
2402055D1H
Количество на модель
1
№
25
Название детали
Пылезащитная крышка
Заводской номер
2402067K5H
Количество на модель
1
№
26
Название детали
Фланец конической зубчатой передачи
Заводской номер
2402066K5H
Количество на модель
1
№
27
Название детали
Гайка
Заводской номер
2402071K5H
Количество на модель
1
№
28
Название детали
Болт
Заводской номер
2402016-1H
Количество на модель
8
№
29
Название детали
Дифференциал
Заводской номер
2403010H1H
Количество на модель
1
№
30
Название детали
Коническая зубчатая передача
Заводской номер
2402037H1H
Количество на модель
1
№
31
Название детали
Левый корпус дифференциала
Заводской номер
2403017G1HC1
Количество на модель
1
№
32
Название детали
Правый корпус дифференциала
Заводской номер
2403018D1HB1
Количество на модель
1
№
32
Название детали
Болт
Заводской номер
2402063D1HB1
Количество на модель
12
№
33
Название детали
Болт корпуса дифференциала
Заводской номер
2403023D1H
Количество на модель
12
№
34
Название детали
Роликовый подшипник
Заводской номер
594A/592A
Количество на модель
2
№
35
Название детали
Шестигранный болт
Заводской номер
CQ1501020
Количество на модель
4
№
36
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
4
№
37
Название детали
Упорный диск регулировочного кольца
Заводской номер
2403072-1H
Количество на модель
2
№
38
Название детали
Регулировочное кольцо
Заводской номер
2403071D1H
Количество на модель
2
№
39
Название детали
Уплотнение шестерни полуоси
Заводской номер
2403053D1H
Количество на модель
2
№
40
Название детали
Шестерня полуоси
Заводской номер
2403051D1HB1
Количество на модель
2
№
41
Название детали
Уплотнение ЗК планетарной передачи
Заводской номер
2403058D1H
Количество на модель
4
№
42
Название детали
Шестерня планетарной передачи
Заводской номер
2403056D1H
Количество на модель
4
№
43
Название детали
Крестовина дифференциала
Заводской номер
2403061D1H
Количество на модель
1
№
44
Название детали
Левая полуось
Заводской номер
2403081K5HB1
Количество на модель
1
№
45
Название детали
Правая полуось
Заводской номер
2403082K5HB1
Количество на модель
1
№
46
Название детали
Прокладка уплотнения
Заводской номер
2403084-4E
Количество на модель
2
№
47
Название детали
Болт полуоси
Заводской номер
2403083-1H
Количество на модель
20
№
48
Название детали
Уплотнение полуоси
Заводской номер
2403090D1H
Количество на модель
2
№
49
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Узел задней оси | 2400010B233 | 1 | 1 | |||||
| Узел корпуса задней оси | 2401010B233 | 1 | 1 | |||||
| Узел редуктора и дифференциала | 2402010P5H | 1 | 1 | |||||
| 1 | Корпус задней оси | 2401011-271 | 1 | 1 | 1 | |||
| 2 | Труба гильзы полуоси | 2401012-1H | 2 | 2 | 2 | |||
| 3 | Нажимной винт | 2401014-01 | 4 | 4 | 3 | |||
| 4 | Вентиляционная заглушка | T905 | 1 | 1 | 4 | |||
| 5 | Резьбовая заглушка | Q61904 | 1 | 1 | 5 | |||
| 6 | Крышка корпуса задней оси | 2401046D1HB1 | 1 | 1 | 6 | |||
| 7 | Заглушка с шестигранной головкой | CQ61803 | 1 | 1 | 7 | |||
| 8 | Плоская шайба | 2402064A31 | 12 | 12 | 8 | |||
| 9 | Шестигранный болт | CQ1511630S | 12 | 12 | 9 | |||
| 10 | Болт | 2402023D1H | 4 | 4 | 10 | |||
| 11 | Крышка подшипника дифференциала | 2402019D1HC1 | 2 | 2 | 11 | |||
| 12 | Установочная гильза | 2402024-1H | 4 | 4 | 12 | |||
| 13 | Корпус редуктора | 2402018D1HC1 | 1 | 1 | 13 | |||
| 14 | Болт | 2402016D1H | 8 | 8 | 14 | |||
| 15 | Болт | 2402017D1H | 4 | 4 | 15 | |||
| 16 | Резьбовая заглушка | Q62510 | 1 | 1 | 16 | |||
| 17 | Регулировочная прокладка | 2402099D1H | 17 | |||||
| 17 | Регулировочная прокладка | 2402098D1H | 17 | |||||
| 17 | Регулировочная прокладка | 2402097D1H | 17 | |||||
| 18 | Роликовый подшипник | 42708K | 18 | |||||
| 19 | Коническая зубчатая передача | 2402036P5H | 1 | 1 | 19 | |||
| 20 | Роликовый подшипник | 9278/9220 | 1 | 1 | 20 | |||
| 21 | Держатель подшипника конической зубчатой передачи | 2402049D1HA1 | 1 | 1 | 21 | |||
| 22 | Регулировочная шайба | 2402091D1H | 1 | 1 | 22 | |||
| 23 | Шайба | 2402088D1HB2 | 1 | 1 | 23 | |||
| 24 | Узел роликового подшипника | 30613B | 1 | 1 | 24 | |||
| 25 | Уплотнитель конической зубчатой передачи | 2402055D1H | 1 | 1 | 25 | |||
| 26 | Пылезащитная крышка | 2402067K5H | 1 | 1 | 26 | |||
| 27 | Фланец конической зубчатой передачи | 2402066K5H | 1 | 1 | 27 | |||
| 28 | Гайка | 2402071K5H | 1 | 1 | 28 | |||
| 29 | Болт | 2402016-1H | 8 | 8 | 29 | |||
| 30 | Дифференциал | 2403010H1H | 1 | 1 | 30 | |||
| 31 | Коническая зубчатая передача | 2402037H1H | 1 | 1 | 31 | |||
| 32 | Левый корпус дифференциала | 2403017G1HC1 | 1 | 1 | 32 | |||
| 32 | Правый корпус дифференциала | 2403018D1HB1 | 1 | 1 | 32 | |||
| 33 | Болт | 2402063D1HB1 | 12 | 12 | 33 | |||
| 34 | Болт корпуса дифференциала | 2403023D1H | 12 | 12 | 34 | |||
| 35 | Роликовый подшипник | 594A/592A | 2 | 2 | 35 | |||
| 36 | Шестигранный болт | CQ1501020 | 4 | 4 | 36 | |||
| 37 | Пружинная шайба | Q40310 | 4 | 4 | 37 | |||
| 38 | Упорный диск регулировочного кольца | 2403072-1H | 2 | 2 | 38 | |||
| 39 | Регулировочное кольцо | 2403071D1H | 2 | 2 | 39 | |||
| 40 | Уплотнение шестерни полуоси | 2403053D1H | 2 | 2 | 40 | |||
| 41 | Шестерня полуоси | 2403051D1HB1 | 2 | 2 | 41 | |||
| 42 | Уплотнение ЗК планетарной передачи | 2403058D1H | 4 | 4 | 42 | |||
| 43 | Шестерня планетарной передачи | 2403056D1H | 4 | 4 | 43 | |||
| 44 | Крестовина дифференциала | 2403061D1H | 1 | 1 | 44 | |||
| 45 | Левая полуось | 2403081K5HB1 | 1 | 1 | 45 | |||
| 46 | Правая полуось | 2403082K5HB1 | 1 | 1 | 46 | |||
| 47 | Прокладка уплотнения | 2403084-4E | 2 | 2 | 47 | |||
| 48 | Болт полуоси | 2403083-1H | 20 | 20 | 48 | |||
| 49 | Уплотнение полуоси | 2403090D1H | 2 | 2 | 49 |
