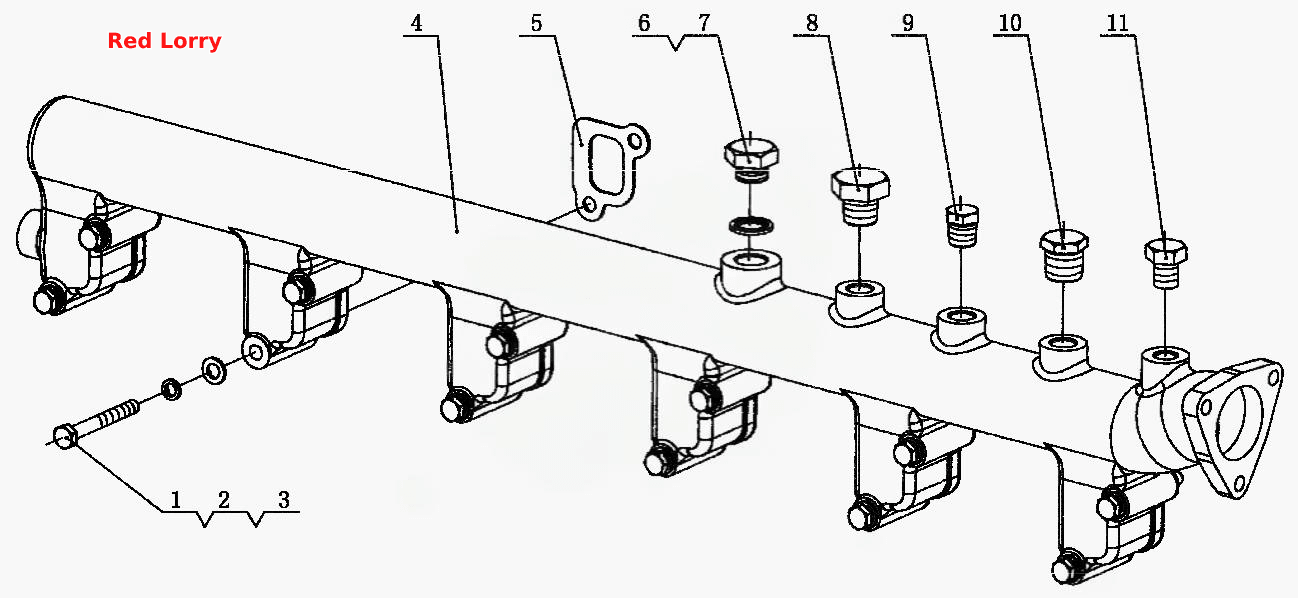

М3000-1303000 Сборка трубопровода радиатора и шланга
100%
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
1
№
1
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
1
№
2
Название детали
Болт Mx
Заводской номер
Q150B0865
Количество на модель
2
№
3
Название детали
Выпускающая воду труба
Заводской номер
М3000-1303041С
Количество на модель
1
№
4
Название детали
Прокладка
Заводской номер
М3000-1303042
Количество на модель
1
№
5
Название детали
Болт М18x1.5x16
Заводской номер
Q151B1816
Количество на модель
1
№
6
Название детали
Винтовая пробка
Заводской номер
G7600-1009025
Количество на модель
1
№
7
Название детали
Резьбовая пробка
Заводской номер
Q618B03
Количество на модель
1
№
8
Название детали
Пробка
Заводской номер
Q618B04
Количество на модель
1
№
9
Название детали
Составное уплотнительное кольцо 18
Заводской номер
GB/T982-18
Количество на модель
1
№
10
Название детали
Винт - заглушка с шестигранной головкой
Заводской номер
Q617B18
Количество на модель
1
№
11
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Wаshеr | Q40108 | 1 | 1 | 1 | |||
| 2 | Пружинная шайба | Q40308 | 1 | 1 | 2 | |||
| 3 | Болт Mx | Q150B0865 | 2 | 2 | 3 | |||
| 4 | Выпускающая воду труба | М3000-1303041С | 1 | 1 | 4 | |||
| 5 | Прокладка | М3000-1303042 | 1 | 1 | 5 | |||
| 6 | Болт М18x1.5x16 | Q151B1816 | 1 | 1 | 6 | |||
| 7 | Винтовая пробка | G7600-1009025 | 1 | 1 | 7 | |||
| 8 | Резьбовая пробка | Q618B03 | 1 | 1 | 8 | |||
| 9 | Пробка | Q618B04 | 1 | 1 | 9 | |||
| 10 | Составное уплотнительное кольцо 18 | GB/T982-18 | 1 | 1 | 10 | |||
| 11 | Винт - заглушка с шестигранной головкой | Q617B18 | 1 | 1 | 11 |
