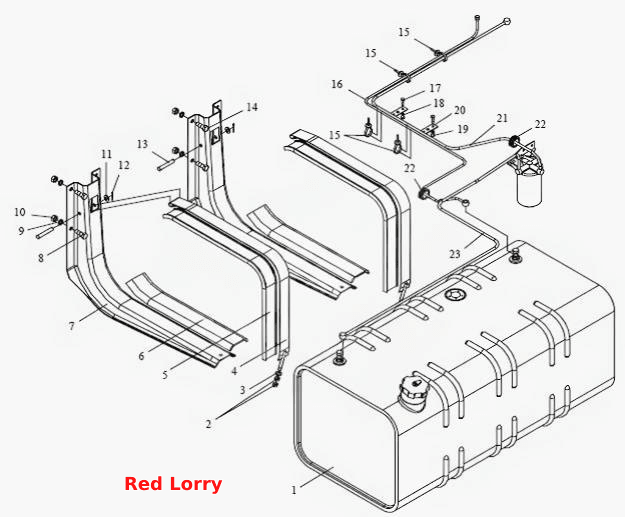

Топливный бак и топливопровод
100%
Название детали
Дизельный бак в сборке с крышкой бака и воздушным клапаном
Заводской номер
S1101010-252
Количество на модель
1
№
1
Название детали
Гайка
Заводской номер
CQ34010
Количество на модель
4
№
2
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
2
№
3
Название детали
Заднее крепление для топливного бака
Заводской номер
S1101130-240
Количество на модель
2
№
4
Название детали
Уплотнение для крепления
Заводской номер
S1101134-240
Количество на модель
2
№
5
Название детали
Держатель топливного бака
Заводской номер
S1101117-240
Количество на модель
2
№
6
Название детали
Узел держателя топливного бака
Заводской номер
S1101105-252
Количество на модель
2
№
7
Название детали
Болт
Заводской номер
CQ1501450
Количество на модель
4
№
8
Название детали
Пружинная шайба
Заводской номер
Q40314
Количество на модель
8
№
9
Название детали
Гайка
Заводской номер
CQ34014
Количество на модель
8
№
10
Название детали
Шплинт
Заводской номер
Q5003025
Количество на модель
2
№
12
Название детали
Плоский штифт
Заводской номер
Q5101085
Количество на модель
2
№
13
Название детали
Шестигранный болт
Заводской номер
CQ1501440
Количество на модель
4
№
14
Название детали
Пластмассовый хомут
Заводской номер
3724015-240
Количество на модель
4
№
15
Название детали
Обратный трубопровод
Заводской номер
S1104250-168X
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
CQ1500830
Количество на модель
2
№
17
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
2
№
18
Название детали
Гайка
Заводской номер
CQ34008
Количество на модель
2
№
19
Название детали
Скоба для трубопровода
Заводской номер
S1104421-318
Количество на модель
2
№
20
Название детали
Узел подающего топливо трубопровода для подачи топлива
Заводской номер
S1104130-168X
Количество на модель
1
№
21
Название детали
Защитное кольцо
Заводской номер
1104261-1H
Количество на модель
2
№
22
Название детали
Узел подающего топливо трубопровода
Заводской номер
S1104120-168X
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Дизельный бак в сборке с крышкой бака и воздушным клапаном | S1101010-252 | 1 | 1 | 1 | |||
| 2 | Гайка | CQ34010 | 4 | 4 | 2 | |||
| 3 | Шайба | Q40110 | 2 | 2 | 3 | |||
| 4 | Заднее крепление для топливного бака | S1101130-240 | 2 | 2 | 4 | |||
| 5 | Уплотнение для крепления | S1101134-240 | 2 | 2 | 5 | |||
| 6 | Держатель топливного бака | S1101117-240 | 2 | 2 | 6 | |||
| 7 | Узел держателя топливного бака | S1101105-252 | 2 | 2 | 7 | |||
| 8 | Болт | CQ1501450 | 4 | 4 | 8 | |||
| 9 | Пружинная шайба | Q40314 | 8 | 8 | 9 | |||
| 10 | Гайка | CQ34014 | 8 | 8 | 10 | |||
| 12 | Шплинт | Q5003025 | 2 | 2 | 12 | |||
| 13 | Плоский штифт | Q5101085 | 2 | 2 | 13 | |||
| 14 | Шестигранный болт | CQ1501440 | 4 | 4 | 14 | |||
| 15 | Пластмассовый хомут | 3724015-240 | 4 | 4 | 15 | |||
| 16 | Обратный трубопровод | S1104250-168X | 1 | 1 | 16 | |||
| 17 | Болт | CQ1500830 | 2 | 2 | 17 | |||
| 18 | Пружинная шайба | Q40308 | 2 | 2 | 18 | |||
| 19 | Гайка | CQ34008 | 2 | 2 | 19 | |||
| 20 | Скоба для трубопровода | S1104421-318 | 2 | 2 | 20 | |||
| 21 | Узел подающего топливо трубопровода для подачи топлива | S1104130-168X | 1 | 1 | 21 | |||
| 22 | Защитное кольцо | 1104261-1H | 2 | 2 | 22 | |||
| 23 | Узел подающего топливо трубопровода | S1104120-168X | 1 | 1 | 23 |
