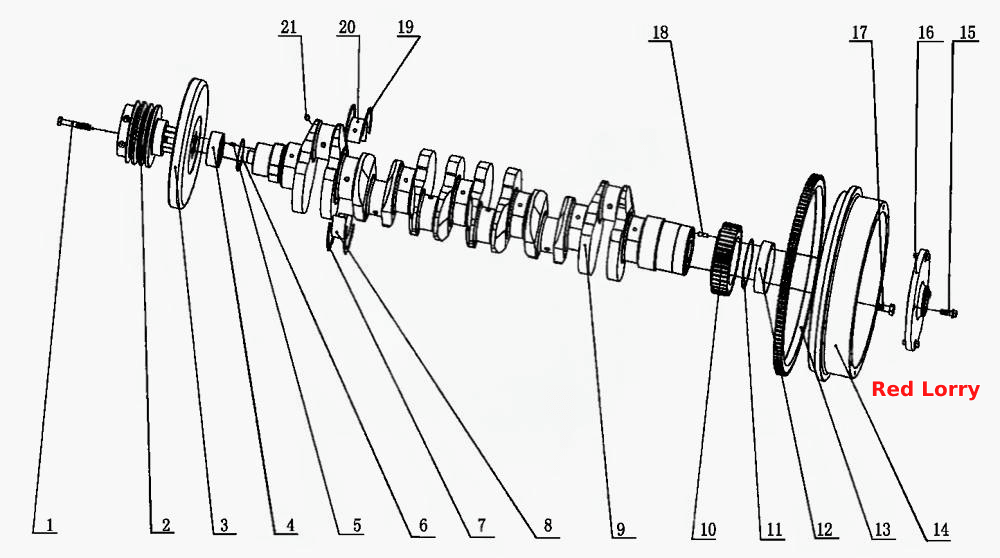

М3000-1005000 Сборка коленчатого вала и маховика
100%
Название детали
Болт M12x70
Заводской номер
Q1841270TF2
Количество на модель
6
№
1
Название детали
Шкив коленчатого вала
Заводской номер
М3000-1005201В
Количество на модель
1
№
2
Название детали
Кремниевый гаситель вибраций масла
Заводской номер
М3400-1005240
Количество на модель
1
№
3
Название детали
Маленькая концевая втулка коленчатого вала
Заводской номер
М3400-1005018
Количество на модель
1
№
4
Название детали
Плоский болт
Заводской номер
А3100-1005018
Количество на модель
1
№
5
Название детали
Уплотнительное кольцо коленчатого вала
Заводской номер
М3400-1005019
Количество на модель
1
№
6
Название детали
Упорная плита коленчатого вала (нижняя)
Заводской номер
М3000-1005008
Количество на модель
2
№
7
Название детали
Нижний коренной подшипник
Заводской номер
М3000-1005006
Количество на модель
7
№
8
Название детали
Коленчатый вал
Заводской номер
М3400-1005001А
Количество на модель
1
№
9
Название детали
Распределительная шестерня коленчатого вала
Заводской номер
М3400-1005002А
Количество на модель
1
№
10
Название детали
Уплотнительное кольцо KB
Заводской номер
М3000-1005017
Количество на модель
1
№
11
Название детали
Маленькая концевая втулка коленчатого вала
Заводской номер
М3400-1005016
Количество на модель
1
№
12
Название детали
Зубчатое кольцо маховика
Заводской номер
188-1005062
Количество на модель
1
№
13
Название детали
Маховик
Заводской номер
М3000-1005061А
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
Q1841030
Количество на модель
4
№
15
Название детали
Стержневая втулка
Заводской номер
G7600-1005064
Количество на модель
1
№
16
Название детали
Болт маховика
Заводской номер
А70А-1005044
Количество на модель
9
№
17
Название детали
Болт В8х25
Заводской номер
Q5210825
Количество на модель
1
№
18
Название детали
Упорная плита KB (верхняя)
Заводской номер
М3000-1005007
Количество на модель
2
№
19
Название детали
Верхний коренной подшипник
Заводской номер
М3000-1005005
Количество на модель
7
№
20
Название детали
Алюминиевая зашлушка Фх
Заводской номер
6105Q-1002022
Количество на модель
6
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M12x70 | Q1841270TF2 | 6 | 6 | 1 | |||
| 2 | Шкив коленчатого вала | М3000-1005201В | 1 | 1 | 2 | |||
| 3 | Кремниевый гаситель вибраций масла | М3400-1005240 | 1 | 1 | 3 | |||
| 4 | Маленькая концевая втулка коленчатого вала | М3400-1005018 | 1 | 1 | 4 | |||
| 5 | Плоский болт | А3100-1005018 | 1 | 1 | 5 | |||
| 6 | Уплотнительное кольцо коленчатого вала | М3400-1005019 | 1 | 1 | 6 | |||
| 7 | Упорная плита коленчатого вала (нижняя) | М3000-1005008 | 2 | 2 | 7 | |||
| 8 | Нижний коренной подшипник | М3000-1005006 | 7 | 7 | 8 | |||
| 9 | Коленчатый вал | М3400-1005001А | 1 | 1 | 9 | |||
| 10 | Распределительная шестерня коленчатого вала | М3400-1005002А | 1 | 1 | 10 | |||
| 11 | Уплотнительное кольцо KB | М3000-1005017 | 1 | 1 | 11 | |||
| 12 | Маленькая концевая втулка коленчатого вала | М3400-1005016 | 1 | 1 | 12 | |||
| 13 | Зубчатое кольцо маховика | 188-1005062 | 1 | 1 | 13 | |||
| 14 | Маховик | М3000-1005061А | 1 | 1 | 14 | |||
| 15 | Болт | Q1841030 | 4 | 4 | 15 | |||
| 16 | Стержневая втулка | G7600-1005064 | 1 | 1 | 16 | |||
| 17 | Болт маховика | А70А-1005044 | 9 | 9 | 17 | |||
| 18 | Болт В8х25 | Q5210825 | 1 | 1 | 18 | |||
| 19 | Упорная плита KB (верхняя) | М3000-1005007 | 2 | 2 | 19 | |||
| 20 | Верхний коренной подшипник | М3000-1005005 | 7 | 7 | 20 | |||
| 21 | Алюминиевая зашлушка Фх | 6105Q-1002022 | 6 | 6 | 21 |
