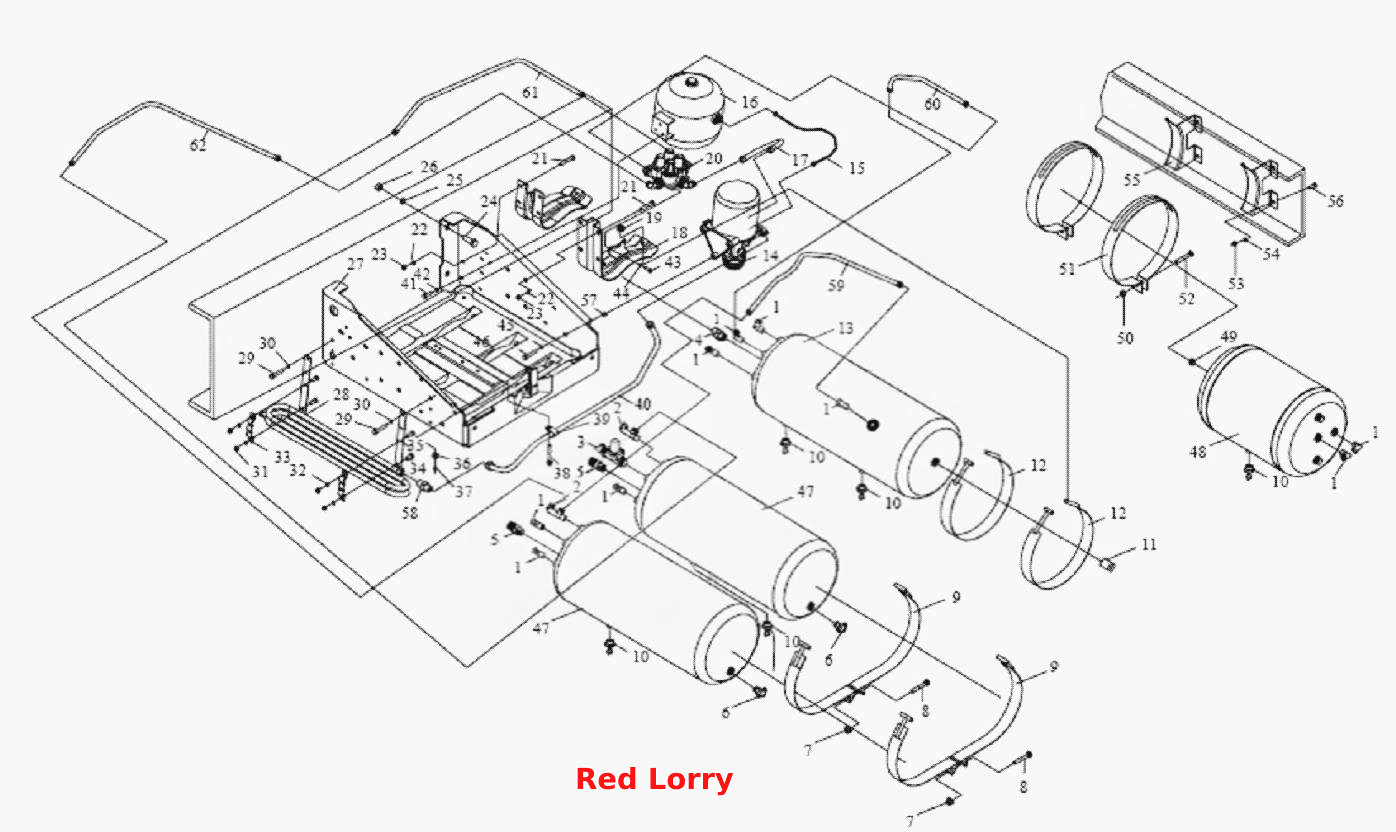

ВОЗДУШНЫЙ РЕЗЕРВУАР
100%
Название детали
Коленчатое сочленение
Заводской номер
CQ63512
Количество на модель
6
№
1
Название детали
Е-образное сочленение f-типа
Заводской номер
S3506304-252
Количество на модель
2
№
2
Название детали
Узел защитного клапана
Заводской номер
315020-271
Количество на модель
1
№
3
Название детали
Узел предохранительного клапана
Заводской номер
3513050-03
Количество на модель
1
№
4
Название детали
Датчик низкого давления
Заводской номер
3757010-240
Количество на модель
2
№
5
Название детали
Проверочный штуцер
Заводской номер
3506700-240
Количество на модель
2
№
6
Название детали
Шайба
Заводской номер
CQ32608
Количество на модель
2
№
7
Название детали
Шестигранный болт
Заводской номер
CQ1500885
Количество на модель
2
№
8
Название детали
Петля переднего и заднего резервуаров
Заводской номер
3513090-240
Количество на модель
4
№
9
Название детали
Клапан слива воды
Заводской номер
3513100-240
Количество на модель
2
№
10
Название детали
Пробка
Заводской номер
3515014-8Е
Количество на модель
1
№
11
Название детали
Петля парковочного воздушного резервуара
Заводской номер
3513095-240
Количество на модель
2
№
12
Название детали
Узел воздушного резервуара
Заводской номер
S3513210-332
Количество на модель
1
№
13
Название детали
Узел воздухоосушителя
Заводской номер
S3511010-332
Количество на модель
№
14
Название детали
Узел трубки подачи воздуха
Заводской номер
S3506230-332
Количество на модель
№
15
Название детали
Регенерационный воздушный резервуар
Заводской номер
S3513300-70X
Количество на модель
№
16
Название детали
Узел трубки подачи воздуха.
Заводской номер
S3506220-332
Количество на модель
1
№
17
Название детали
Скоба (кронштейн)
Заводской номер
3513085-240
Количество на модель
1
№
18
Название детали
Шестигранная гайка
Заводской номер
CQ32610
Количество на модель
2
№
19
Название детали
4-контурный защитный клапан
Заводской номер
S3515010-332
Количество на модель
1
№
20
Название детали
Болт
Заводской номер
CQ1501225
Количество на модель
8
№
21
Название детали
Гайка
Заводской номер
CQ34012
Количество на модель
8
№
22
Название детали
Пружинная шайба
Заводской номер
Q40312
Количество на модель
8
№
23
Название детали
Шестигранный болт
Заводской номер
CQ1501440
Количество на модель
4
№
24
Название детали
Гайка
Заводской номер
CQ34014
Количество на модель
4
№
25
Название детали
Пружинная шайба
Заводской номер
Q40314
Количество на модель
4
№
26
Название детали
Кронштейн воздушного резервуара и аккумулятора
Заводской номер
S3513800-332
Количество на модель
1
№
27
Название детали
Узел трубки подачи воздуха
Заводской номер
S3506210-93X
Количество на модель
1
№
28
Название детали
Болт
Заводской номер
CQ1500825
Количество на модель
4
№
29
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
4
№
30
Название детали
Гайка
Заводской номер
CQ34008
Количество на модель
4
№
31
Название детали
Скоба (кронштейн)
Заводской номер
3506213-240
Количество на модель
2
№
33
Название детали
СТЫКОВАЯ НАКЛАДКА
Заводской номер
3506212-240
Количество на модель
2
№
35
Название детали
Болт
Заводской номер
CQ1500830
Количество на модель
2
№
38
Название детали
ЗАЖИМ ДЛЯ ТРУБКИ
Заводской номер
3406014A116
Количество на модель
2
№
39
Название детали
ВОЗДУШНАЯ ТРУБКА
Заводской номер
S3506215-70X
Количество на модель
1
№
40
Название детали
Болт
Заводской номер
CQ1500820
Количество на модель
2
№
43
Название детали
Hexagon head bolts - fine teeth
Заводской номер
Q151C1240
Количество на модель
3
№
45
Название детали
ВОЗДУШНЫЙ РЕЗЕРВУАР
Заводской номер
3513015-317
Количество на модель
2
№
47
Название детали
ВОЗДУШНЫЙ РЕЗЕРВУАР
Заводской номер
S3513090-333
Количество на модель
1
№
48
Название детали
Заглушка с шестигранной головкой
Заводской номер
CQ61803
Количество на модель
5
№
49
Название детали
Гайка
Заводской номер
CQ34010
Количество на модель
2
№
50
Название детали
Зажимная скоба крепления ресивера
Заводской номер
3513086-01
Количество на модель
2
№
51
Название детали
Болт
Заводской номер
CQ1501060Q
Количество на модель
2
№
52
Название детали
КРОНШТЕЙН ВОЗДУШНОГО РЕЗЕРВУАРА
Заводской номер
2S3513081-271
Количество на модель
2
№
55
Название детали
Болт
Заводской номер
CQ1501235
Количество на модель
4
№
56
Название детали
ОПОРА
Заводской номер
3513826-240
Количество на модель
3
№
57
Название детали
Штуцер
Заводской номер
CQ63114
Количество на модель
1
№
58
Название детали
УЗЕЛ ТРУБКИ ПОДАЧИ ВОЗДУХА
Заводской номер
3506320-4G
Количество на модель
1
№
59
Название детали
УЗЕЛ ТРУБКИ ПОДАЧИ ВОЗДУХА
Заводской номер
2S3506280-333
Количество на модель
1
№
60
Название детали
УЗЕЛ ТРУБКИ ПОДАЧИ ВОЗДУХА
Заводской номер
3506240-240
Количество на модель
1
№
61
Название детали
УЗЕЛ ТРУБКИ ПОДАЧИ ВОЗДУХА
Заводской номер
3506235-240
Количество на модель
1
№
62
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Коленчатое сочленение | CQ63512 | 6 | 6 | 1 | |||
| 2 | Е-образное сочленение f-типа | S3506304-252 | 2 | 2 | 2 | |||
| 3 | Узел защитного клапана | 315020-271 | 1 | 1 | 3 | |||
| 4 | Узел предохранительного клапана | 3513050-03 | 1 | 1 | 4 | |||
| 5 | Датчик низкого давления | 3757010-240 | 2 | 2 | 5 | |||
| 6 | Проверочный штуцер | 3506700-240 | 2 | 2 | 6 | |||
| 7 | Шайба | CQ32608 | 2 | 2 | 7 | |||
| 8 | Шестигранный болт | CQ1500885 | 2 | 2 | 8 | |||
| 9 | Петля переднего и заднего резервуаров | 3513090-240 | 4 | 4 | 9 | |||
| 10 | Клапан слива воды | 3513100-240 | 2 | 2 | 10 | |||
| 11 | Пробка | 3515014-8Е | 1 | 1 | 11 | |||
| 12 | Петля парковочного воздушного резервуара | 3513095-240 | 2 | 2 | 12 | |||
| 13 | Узел воздушного резервуара | S3513210-332 | 1 | 1 | 13 | |||
| 14 | Узел воздухоосушителя | S3511010-332 | 14 | |||||
| 15 | Узел трубки подачи воздуха | S3506230-332 | 15 | |||||
| 16 | Регенерационный воздушный резервуар | S3513300-70X | 16 | |||||
| 17 | Узел трубки подачи воздуха. | S3506220-332 | 1 | 1 | 17 | |||
| 18 | Скоба (кронштейн) | 3513085-240 | 1 | 1 | 18 | |||
| 19 | Шестигранная гайка | CQ32610 | 2 | 2 | 19 | |||
| 20 | 4-контурный защитный клапан | S3515010-332 | 1 | 1 | 20 | |||
| 21 | Болт | CQ1501225 | 8 | 8 | 21 | |||
| 22 | Гайка | CQ34012 | 8 | 8 | 22 | |||
| 23 | Пружинная шайба | Q40312 | 8 | 8 | 23 | |||
| 24 | Шестигранный болт | CQ1501440 | 4 | 4 | 24 | |||
| 25 | Гайка | CQ34014 | 4 | 4 | 25 | |||
| 26 | Пружинная шайба | Q40314 | 4 | 4 | 26 | |||
| 27 | Кронштейн воздушного резервуара и аккумулятора | S3513800-332 | 1 | 1 | 27 | |||
| 28 | Узел трубки подачи воздуха | S3506210-93X | 1 | 1 | 28 | |||
| 29 | Болт | CQ1500825 | 4 | 4 | 29 | |||
| 30 | Пружинная шайба | Q40308 | 4 | 4 | 30 | |||
| 31 | Гайка | CQ34008 | 4 | 4 | 31 | |||
| 33 | Скоба (кронштейн) | 3506213-240 | 2 | 2 | 33 | |||
| 35 | СТЫКОВАЯ НАКЛАДКА | 3506212-240 | 2 | 2 | 35 | |||
| 38 | Болт | CQ1500830 | 2 | 2 | 38 | |||
| 39 | ЗАЖИМ ДЛЯ ТРУБКИ | 3406014A116 | 2 | 2 | 39 | |||
| 40 | ВОЗДУШНАЯ ТРУБКА | S3506215-70X | 1 | 1 | 40 | |||
| 43 | Болт | CQ1500820 | 2 | 2 | 43 | |||
| 45 | Hexagon head bolts - fine teeth | Q151C1240 | 3 | 3 | 45 | |||
| 47 | ВОЗДУШНЫЙ РЕЗЕРВУАР | 3513015-317 | 2 | 2 | 47 | |||
| 48 | ВОЗДУШНЫЙ РЕЗЕРВУАР | S3513090-333 | 1 | 1 | 48 | |||
| 49 | Заглушка с шестигранной головкой | CQ61803 | 5 | 5 | 49 | |||
| 50 | Гайка | CQ34010 | 2 | 2 | 50 | |||
| 51 | Зажимная скоба крепления ресивера | 3513086-01 | 2 | 2 | 51 | |||
| 52 | Болт | CQ1501060Q | 2 | 2 | 52 | |||
| 55 | КРОНШТЕЙН ВОЗДУШНОГО РЕЗЕРВУАРА | 2S3513081-271 | 2 | 2 | 55 | |||
| 56 | Болт | CQ1501235 | 4 | 4 | 56 | |||
| 57 | ОПОРА | 3513826-240 | 3 | 3 | 57 | |||
| 58 | Штуцер | CQ63114 | 1 | 1 | 58 | |||
| 59 | УЗЕЛ ТРУБКИ ПОДАЧИ ВОЗДУХА | 3506320-4G | 1 | 1 | 59 | |||
| 60 | УЗЕЛ ТРУБКИ ПОДАЧИ ВОЗДУХА | 2S3506280-333 | 1 | 1 | 60 | |||
| 61 | УЗЕЛ ТРУБКИ ПОДАЧИ ВОЗДУХА | 3506240-240 | 1 | 1 | 61 | |||
| 62 | УЗЕЛ ТРУБКИ ПОДАЧИ ВОЗДУХА | 3506235-240 | 1 | 1 | 62 |
